CV曲线不光滑的根源探究及其数据质量提升方法

解析了（C曲线）不光滑的成因与优化策略仪器参数校准、、实验条件控制及材料专用方CV数据质量的实用技术，有效电化学。

CV曲线为什么不光滑？

通过施加线性扫描电位并测量响应电流，实现对电极界面动力学、物质传输机制及电化学反应可逆性的定量表征。

曲线粗糙度增加将导致峰电位定位偏差、峰电流积分误差及基线漂移放大，严重影响活性评估、电极活性面积计算及反应机理推断的准确现有研究揭示，仪器噪声、环境干扰、电极表面异质性及数据处理缺陷图电位器作为奈奎斯特采样定理与信噪比最大化原则采样率设置需满足信号带宽与噪声抑制的双重约束。理论上，以避免混叠效应。然而，在过高的采样率会引入高频噪声并导致数据冗余实践表明，采样率应由扫描速率、电位窗口及电位步长共同决定，形成动态匹配关系。

，适当降低采样率可有效提升信噪比，因数据采集时间的延长具有统计平均效应。

快速扫描条件下图滤波器配置截止频率与增益特性50/60 Hz工频干扰及高频电磁噪声，但截止频率设置过低将导致峰形畸变与动力学信息损失。

快速扫描时采用较高截止频率以保持峰型锐度，慢速扫描时则降低截止频率以增强噪声抑制数字滤波（如移动平均、信号失真风险图3通过算法分离的阳极（红）与阴极（绿）电流分量及其差值（插图），可在不扭曲峰形的前提下有效提升信噪比。D溶液电阻引起的电位降（，而非随机噪声。然而，iR补偿不当会引入，表现为曲线局部抖动或平台异常。

补偿过度将导致电位振荡，反而增加曲线粗糙度因此，补偿水平应控制在之间，并通过电化学阻抗谱（EIS）预先精确测定溶液电阻值。此外，电位器控制精度与数模转换器分辨率密切相关，高分辨率DAC可降低量化噪声，确保电位阶跃的连续性。

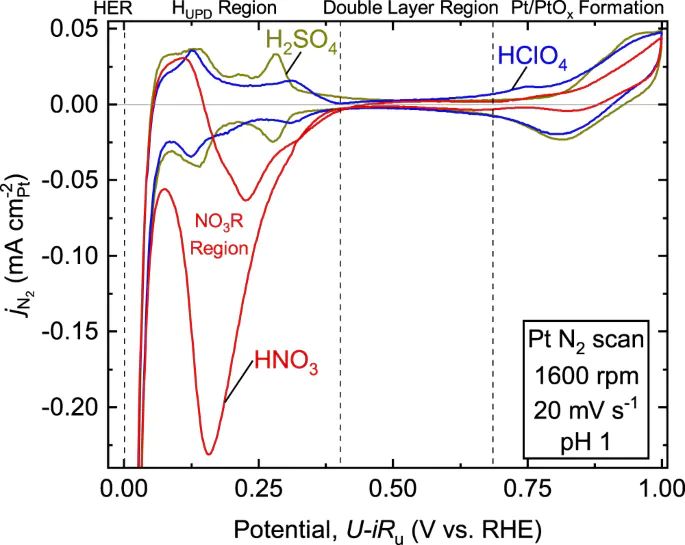

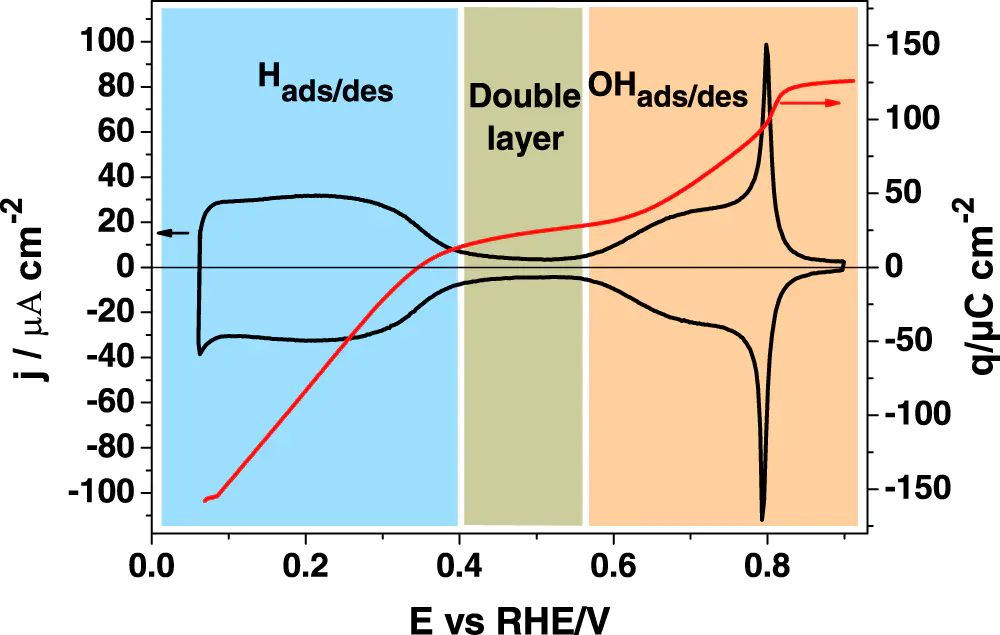

.Pt(111)在低电位区的H与高电位区的ads/des/脱附与位点竞争时，峰形与基线更易受扰动，表现为电流尖峰、局部抖动与电荷积累/释放的不稳定性。DOI: 10.1038/s41467-022-30241-7

电缆连接与电磁屏蔽体系

CV曲线高频噪声的主要外部来源工作电极、参比电极与对电极的线缆需物理分离以避免交叉耦合法拉第笼可显著降低射频干扰与工频噪声采用三同轴电缆并在电位器输入端配置低噪声前置放大器。

./射频干扰、规范引线走线与接地方式，是降低高频噪声、减少CV曲线“毛刺”的关键。OI: 10.1038/s41598-018-20412-2

电极表面如何影响曲线光滑度？

CV曲线不光滑的内在根源。，表现为电流响应的随机波动。

机械抛光与表面平整化

GC）、铂（Pt）和金（Au）电极通常采用。抛光过程需遵循的原则，最终使用0.05 μm粒径的抛光剂以获得镜面光洁度。

过度抛光可能导致电极几何形状改变图6碳与铂电极在处理前后D化学清洗通过强氧化剂去除有机污染物。/硫酸混合液避免过度腐蚀电化学预处理（ECP）通过在高电位区间循环扫描例如，在酸性介质中对金电极施加显著降低CV曲线的背景电流波动电化学活化参数（电位上限、扫描圈数、静置时间）需针对电极材料优化，铂电极通常在0.05-1.4 V（vs. RHE）区间循环至曲线稳定。

7. 电极表面状态对CV的敏感性：铂电极在强碱中经阴极极化处理前后，其氢吸脱附区峰形/峰位显著改变。DOI: 10.1038/ncomms12653

等离子体处理技术

作为非接触式表面清洁技术，展现出优异的可重复性与高效性。氧气等离子体可在室温下分解有机污染物并氧化表面，处理后。

是关键参数，功率过高可能导致表面结构损伤。

图8氧等离子体对碳基电极表面的刻蚀D溶液相噪声源于，需通过体系纯净度维持与环境稳定性控制予以消除。

电解质溶液纯化与除氧

高纯度（≥，并在惰性气氛下重结晶提纯。溶剂（如水、乙腈）需经过去离子与蒸馏处理，电导率应低于0.055 μS/cm。

高纯氮气或氩气至少15分钟除氧分子筛图9杂质温度波动改变扩散系数与反应速率常数，导致峰电流漂移与基线倾斜0.1 ℃。参比电极的电位具有温度依赖性，双盐桥结构可减小温度梯度影响。

溶液pH值漂移会引入噪声缓冲体系维持pH恒定图对比2O饱和条件下的D不同电极材料的表面化学与物理特性差异显著，需制定针对性预处理方案以实现最佳GC电极表面存在大量边缘平面与缺陷位，易吸附有机物。推荐采用：先用0.3 μm氧化铝抛光至镜面，随后进行氧气等离子体处理（功率50 W，时间2 min），可显著降低ΔEp并提升信噪比。

表面含氧官能团密度增加图1D金电极表面易形成自组装单分子层（强氧化性酸或电化学氧化去除24循环伏安活化+1.6 V）以清洁表面并生成稳定氧化层。

CO类吸附物种引起，通过电位阶跃至高电位（+1.2 V）持续氧化可有效再生。。
