射频天线是无线通信系统的重要组成部分，主要用于接收和发射空间中的电磁波，电磁波和高频电流进行高效转换。射频天线有不同的形式和几何形状，其中波导天线具有高功率处理能力、方向性及毫米波覆盖等优点，今天我们主要来说说 波导探针天线。

一、波导天线

波导天线是一种将射频能量从空气介质引导到波导中的天线，反之亦然。一旦捕获射频能量，射频能量通过波导互连传导，或者被同轴接口拾取，之后再通过同轴组件进行传输。反之亦然，因为波导天线是对称系统。频率范围和天线极化取决于波导天线的尺寸和类型，其中有许多标准形式。

WR-19 波导探针天线，40 GHz ~ 60 GHz，标称增益6.5 dBi，UG-383/U-Mod 圆盖法兰

根据波导和天线的不同特性，波导天线常见的类型有波导标准喇叭天线、圆锥（圆形）喇叭天线、指数（标量）喇叭天线和扇面（扇形或广角）喇叭天线、波导增益天线、波导探针天线、波导透镜天线、全向波导天线、宽带波导天线、波导馈电天线、双极化波导天线。波导天线适用于现有射频与毫米波系统，广泛用于雷达、点对点通信在内的多种用途。

二、波导探针天线

波导探针天线通常设计用于在对入射场干扰最小的情况下，对被测天线的辐射电磁场进行采样。它们通常用于测试天线结构的近场测量。波导探针天线结构简单，包括一端开放且另一端设置有限法兰的波导，以及经该法兰向下游测试对象（DUT）发送电磁能量的信号源。从波导喇叭出射的电磁能量进入设于波导开放端前方的测试对象内，当测试对象的介电特性已知时，该测试能够检测空隙和裂缝等缺陷。

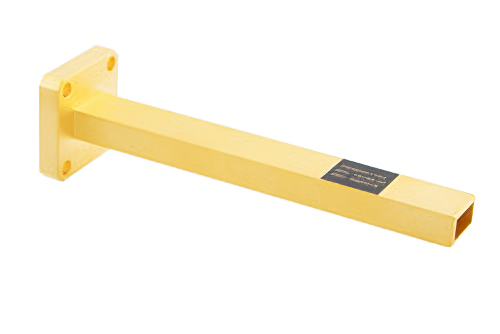

WR-34 波导探针天线，22 GHz ~ 33 GHz，标称增益6.5 dBi，UG-1530/U 方盖法兰

虽然该方法能够以无需拆卸（如飞机机身和天线罩）的方式实现材料的现场分析，但是其测量精度不及传输线。其中，波导孔必须与呈平面状（或局部呈平面状）的介质衬底齐平。此外，为了确定供电磁波入射至介质结构中的波导孔处的反射系数，还往往需要生成全波电磁模型。该技术的测量精确度随待测材料的厚度、介电常数及损耗角正切的减小而降低。在此类情况下，可以通过采用探针台或测试夹具的其他测量方法，获得更佳测量结果。
