储能集装箱作为户外储能系统的核心载体，其防水密封性能直接决定设备运行安全性与使用寿命。淋雨测试通过模拟不同强度的自然降雨环境，验证集装箱外壳、接缝、接口等部位的抗渗能力，是储能设备出厂前的关键检测环节。本文将系统介绍储能集装箱淋雨测试的核心标准体系、试验设备构成及关键技术要点，为行业从业者提供全面参考。

一、淋雨测试标准体系：规范防水性能的核心依据

储能集装箱淋雨测试需遵循国标、国际标准及行业专项规范，确保测试结果具有权威性与通用性。目前主流标准体系涵盖基础防护等级定义、专项技术要求及测试方法，具体如下：

（一）核心基础标准

1、GB/T 4208-2017《外壳防护等级（IP 代码）》：等同采用IEC 60529:2013标准，是国内储能设备防水测试的核心依据。该标准定义了IPX1至IPX9K共9个防水等级，明确了各等级的淋雨测试方法、参数要求及合格判定准则，涵盖垂直滴水、摆管喷淋、高压喷射、浸水等多种场景。

2、GB/T 5338.1-2023《储能集装箱 第1部分：通用技术条件》：针对储能集装箱的环境适应性提出专项要求，明确淋雨测试需至少满足IP54级防护，特殊环境下需提升至IP65及以上，并规范了测试过程中的样品固定、参数控制等细节。

3、GB/T 44026-2024《预制舱式锂离子电池储能系统技术规范》：作为储能系统首个国家级强制性技术规范，首次将电芯热失控防护纳入国标，同时强制要求电池舱防护等级不低于IP54，淋雨测试后需通过绝缘电阻（≥20MΩ）及充放电功能验证。伊顿液冷储能系统正是通过该标准的20余项型式试验，获得了STIEE首张新国标型式试验报告。

（二）主流防护等级及测试参数

储能行业通行防护等级为IP54及以上，不同等级对应不同的淋雨强度与测试参数，适配不同户外部署场景。其中IP54级为基础防护要求，协鑫集成20尺液冷储能集装箱、特隆美储能集装箱系统等主流产品均采用该等级，可满足常规户外环境使用需求。

1、IPX4级防溅水防护，适用于一般户外环境，可抵御任意方向的溅水冲击，测试时采用喷头式溅水装置，水流量控制在10L/min左右，无固定压力方向，持续喷淋5分钟，模拟日常雨水飞溅、人工洒水等场景。

2、IPX5级防喷水防护，针对多雨地区户外环境设计，采用6.3mm内径不锈钢喷嘴，在2.5-3m距离处对集装箱进行全方位喷射，水流量为12.5L/min（允许误差±0.625L/min），水压维持在30-150kPa（常用80-100kPa），测试时间按外壳表面积计算，每平方米喷淋1分钟，且总时长不低于3分钟，可有效模拟中到大雨的水流冲击。

3、IPX6级防强喷水防护，适配沿海、极端暴雨等严苛环境，采用12.5mm内径喷嘴，水流量提升至100L/min（误差±5L/min），水压达1000-1500kPa，同样在2.5-3m距离处全方位喷射，重点对门接缝、通风口等薄弱部位强化喷淋，测试时长与IPX5级一致，可抵御暴雨及强水流冲击。

注：防护等级选择需结合部署环境，如沿海高湿环境推荐IP65（完全防尘+强烈喷水），极端天气地区可提升至IP66级防强降雨要求。

二、淋雨试验设备：精准模拟降雨环境的核心装备

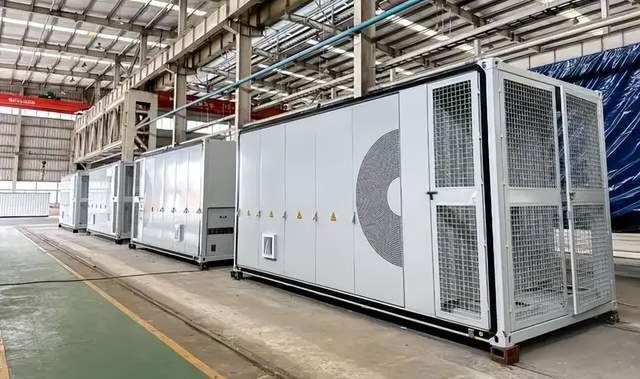

储能集装箱体积庞大（以20-40尺为主，20尺集装箱常规尺寸约5.9m×2.4m×2.6m），需采用大型定制化淋雨试验设备，核心要求为喷淋均匀性、参数精准可控、适配不同集装箱尺寸。设备整体由龙门架主体、喷淋系统、供水系统、控制系统及辅助设备组成，广泛应用于海辰储能、鹏辉能源、天合储能等头部企业的出厂检测环节。

（一）核心系统组成及功能

1、龙门架主体：作为设备承重与移动核心，采用高强度钢结构搭建，跨度需≥集装箱宽度+6m，高度≥集装箱高度+3m（含喷嘴组与管道）。配备变频电机与精密线性导轨，移动速度0.5-1m/min，定位精度±5mm，可实现纵向、横向双向移动，确保喷淋无死角。框架需做防锈处理，底部配防倾倒支撑，轨道固定牢固以应对高压喷淋反作用力，避免设备晃动影响测试精度。

2、喷淋系统：核心执行单元，由喷嘴组与内置管道构成。喷嘴采用304或316不锈钢材质，支持IPX5/IPX6等级快速切换（6.3mm与12.5mm喷嘴可拆卸更换）；顶部喷嘴垂直向下布置，侧面喷嘴可调节倾角（0°-60°），通常采用矩阵式排列确保喷淋覆盖率≥95%。管道接口配备快速接头，便于维护与喷嘴切换，避免因接口渗漏影响测试参数稳定性。

3、供水系统：包含水箱（容量≥500L）、高压水泵、稳压罐与5μm过滤器。水泵需适配不同等级测试需求，IPX5测试常用15m³/h/0.15MPa水泵，IPX6测试需升级为60m³/h/1.2MPa高压水泵；稳压罐可确保水压波动≤±5%，保障喷淋强度均匀；过滤器可有效过滤杂质，防止喷嘴堵塞，部分设备配备反渗透循环系统，实现水资源回收利用，兼顾节水与环保要求。

4、控制系统：采用PLC控制器集成自动化功能，配备触摸屏操作界面，支持预设喷淋路径（顶面→侧面→端面）、参数设定（流量、压力、时长）及实时监控。可记录测试全过程数据（压力、流量、移动位置），生成符合IEC 60529标准的测试报告，具备故障报警（如水压异常、喷嘴堵塞）功能，减少人工干预，提升测试效率与可靠性。

5、辅助设备：含地面固定轨道、排水系统、漏电保护装置及样品固定装置（限位块+膨胀螺栓）。排水系统需快速排出喷淋水，避免地面积水影响测试；电气元件防护等级≥IP65，控制箱做密封处理，防止进水损坏；样品固定装置可有效固定集装箱，避免测试过程中因喷淋冲击力导致移位。

（二）典型设备参数与选型要点

以行业代表性的KXT1365型储能集装箱淋雨试验设备（科翔试验设备）为例，该型号典型案例有海博思创、鹏辉能源、天合储能、海辰储能、瑞浦兰钧、楚能新能源等，其核心参数具备较强通用性：适配集装箱规格为长度5-12m（覆盖20-40尺通用尺寸），宽度2.3-2.6m，高度2.5-3.2m；喷水流量可在12.5-100L/min（单喷嘴可调）范围内调节，总流量可按需适配；试验时间0-9999min连续可调，计时精度±1s；供水要求为自来水或纯净水，进水水压≥0.3bar。
