晶格畸变定义、作用、表征技术及其应用挑战影响材料的力学、物理和化学性能表征技术（、X射线粉末衍射、球差电镜。

什么是晶格畸变？

是指。理想晶体中，原子按几何规律排列，形成规则晶格。但在实际材料中，受内外因素影响，原子位置会偏离，破坏晶格对称性，产生畸变。

原子间距，这会改变原子间相互作用力，进而影响晶体的物理、化学和力学性能。畸变使晶体内部能量分布改变，引入额外应变能，形成一种“内应力”状态，与晶体稳定性、相变行为及对外界作用的响应密切相关。

1溶质原子进入金属会导致局部晶格畸变图：晶格畸变示意图。DOI: 10.1002/adma.202305453

晶格畸变的作用

核心调控变量在金属与合金中，晶格畸变是强化的关键机制，通过引入应力场阻碍位错运动（位错运动是塑性变形的根源）来增强材料强度。

2硬度的增加进一步研究4-9HEB的晶格畸变，图显示了引起的晶格畸变，DFT计算结果与和结果吻合，验证了DFT计算的准确性。

正相关图2e显示，从4HEB到2原子间距离差此外，金属元素的平均原子半径变化与晶格畸变趋势不一致，表明图：机械性能和晶格畸变。DOI：10.1002/adfm.202416992

调控材料物理性能

通过改变原子间键合作用和电子能带结构，显著影响材料的电学、磁学等物理性能，为功能材料设计提供了新思路。

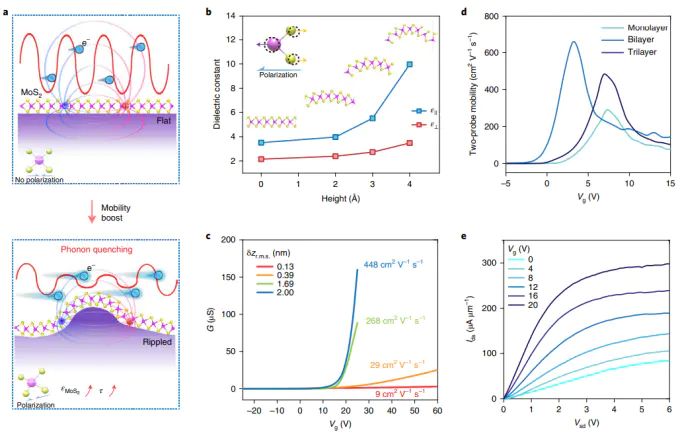

图3研究了2介电常数（ε）对电学性能的影响2f-MoS，展示了晶格畸变导致的极化增强和ε值增加。

22，其载流子迁移率随表面粗糙度增加而迅速提高。

r-MoS的输运机制及介电常数和性能的增强。DOI：在催化和腐蚀防护等领域，晶格畸变通过，显著优化了材料的化学活性和反应选择性。

活性位点DO-Cu-NS/CF首先在泡沫铜基底上通过原位生长出2低温热处理CuO/CuO原位拉曼光谱和球差电镜表征证实，在脱氧过程中生成了富含Cu和0异质结构保留了部分氧元素并产生了明显的晶格畸变图4：的原位拉曼和球差电镜图。DOI：10.1002/adfm.202510268

优化电子结构

原子间距和对称性发生变化改变原子轨道的重叠程度和能级分布。

如图5通过在RuO中掺杂大半径离子（Na和Hf），成功，缩短了部分Ru-Ru键长并优化了电子结构，从而促进了直接O-O自由基偶联。

缩短Ru-Ru键长图5：对Na/Hf-RuO氧还原机制的理论洞察。DOI：10.1002/adma.202500449

如何表征晶格畸变？

先进表征技术同步辐射射线吸收光谱X射线吸收近边结构扩展X射线吸收精细结构XANESEXAFS同步辐射光源的使XAS能够精准探测材料内部的微小结构变化。

Ru34Co-O图6：箔、34Ru-CoO的边缘扩展x射线吸收精细结构（EXAFS）光谱的傅里叶变换图。DOI：10.1038/s41467-024-53763-8

X射线粉末衍射（XRD）

通过来评估晶格畸变经验方法，如，利用峰宽反卷积技术来量化晶格畸变，通过分离尺寸和应变贡献来分析它们的角依赖性。

GB-Pt NAs图7：和GB-Pt NAs的高分辨率XRD图案和图案衍生的图。DOI：10.1002/adma.202404839

透射电子显微镜（TEM）

（）是研究晶格畸变的高分辨率手段。它利用高能电子束穿透薄样品，通过电子与样品的相互作用成像。在明场像中，晶格畸变会导致晶格条纹弯曲、扭曲或错位，这些变化可直接观察到。

倒易空间信息高分辨TEM图像能清晰显示原子位置，精确测量原子间距变化，从而定量分析晶格畸变。此外，等技术可进一步精确表征晶格畸变的分布和大小。

HRTEM[110]图8：银基手性纳米结构薄膜（）中纳米片的高分辨率透射电子显微镜（HRTEM）图像及其相应的傅里叶衍射图（FDs）DOI：10.1021/jacs.4c08445

球差校正透射电子显微镜（球差电镜）

通过校正光学系统中的，将成像分辨率提升至亚原子级别。在表征晶格畸变时，它能清晰呈现原子尺度的结构细节。

原子排列的偏差球差电镜的高精度成像为研究材料内部提供了强大工具，尤其在纳米材料和界面研究中具有独特优势。

InOOH-OVTEM-EELS图9：球差电镜原子相和能量损失谱。：10.1038/s41467-023-37679-3
