一、核心施工工序

（一）烟囱内壁基底彻底处理

粗处理：用铲刀、凿子铲除筒壁所有空鼓、疏松、起皮、蜂窝麻面、旧防腐层脱落处；对≥2mm 的裂缝，凿成 V 型槽，用环氧修补砂浆填补抹平，养护固化至坚硬；用角磨机（装钢丝轮）+ 钢丝刷，全面打磨筒壁，去除浮浆、锈迹、积灰、油污，混凝土基面打磨至露出坚实骨料层，达到Sa2.5 级除锈标准。

细处理：用无油无水的高压吹风机，从下至上吹扫基底，把打磨后的浮尘、碎屑彻底吹干净，阴阳角、爬梯根部、法兰接缝、筒壁缝隙这些死角，必须吹净无残留。

关键检测：用含水率测试仪测基底含水率，必须≤6%；温湿度仪测内部环境湿度≤85%，温度在 5~35℃之间，满足所有条件，才能进入下一道工序。

（二）涂刷环氧封闭底漆

底漆调配：严格按厂家配比，搅拌环氧底漆 + 固化剂，匀速搅拌 3~5 分钟，静置熟化 10 分钟，随用随调，调配好的底漆 2 小时内用完，严禁胶凝失效。

涂刷施工：用滚筒 + 毛刷均匀涂刷，无漏涂、无流挂、无积漆；阴阳角、脚手架连接点、爬梯根部、筒壁接缝这些死角，必须用毛刷重点涂刷，确保封底严密，无遗漏。

验收标准：底漆涂刷厚度≥80μm，1 遍即可；永川常温下，固化养护≥12 小时（潮湿天延长至 24 小时），固化后底漆表面无起皮、无脱落、无针孔，用手触摸无粘手现象，合格后方可刮鳞片。

（三）玻璃鳞片胶泥刮涂施工

胶泥调配：严格按厂家配比，将乙烯基酯玻璃鳞片胶泥 + 固化剂 + 促进剂，用电动搅拌器匀速搅拌 5 分钟，搅拌至无颗粒、无结块、色泽均匀；严禁随意增减配比，每批次胶泥按班组作业量调配，1.5 小时内用完，防止初凝失效；永川潮湿天，可适当减少固化剂用量，延长施工时间。

第一遍鳞片刮涂（打底，厚度 1.0~1.5mm）：用专用不锈钢刮板，从上至下、从左至右顺一个方向刮涂，刮板与基面呈 45° 角，用力均匀，确保胶泥紧密贴合底漆层，填满所有微小缝隙；阴阳角、法兰、爬梯根部等死角，用抹刀压实刮平，无气泡、无空鼓、无漏刮，气泡必须及时刺破压实。

固化 + 打磨找平：第一遍鳞片，永川常温固化≥24 小时，潮湿天延长至 36 小时，固化后用细砂纸 / 角磨机轻轻打磨表面的凸起、流挂、颗粒，去除浮尘，打磨后表面平整无毛刺，无明显刮痕，为第二遍刮涂做准备。

第二遍鳞片刮涂（找平，总厚度达标）：刮涂方向与第一遍垂直交叉，消除第一道的刮痕和漏点，确保整体厚度均匀；刮涂完成后，用刮板收光，表面平整顺滑，无明显接茬；硬性验收标准：鳞片总厚度用测厚仪检测，平均厚度≥2.0mm，局部最低不低于 1.8mm，无厚度不足的区域。

（四）涂刷防腐面漆 + 整体养护固化

面漆涂刷：鳞片胶泥固化≥24 小时后，涂刷 1 遍防腐面漆，用滚筒均匀涂刷，无漏涂、无流挂，阴阳角、死角重点涂刷，面漆厚度≥60μm，起到抗老化、抗烟气冲刷、防粉尘附着的作用。

整体养护：面漆涂刷完成后，烟囱内部保持通风、干燥、无烟气进入，养护≥7 天（潮湿天延长至 10 天）；养护期间严禁人员进入踩踏、触碰防腐层，严禁往烟囱内送风送烟，严禁任何硬物刮擦表面，这是防鳞片开裂、脱落的最后一道防线。

二、分阶段质量验收

1.基底处理验收

检查基底无空鼓、无疏松、无浮灰油污，裂缝修补到位；用仪器检测基底含水率≤6%、环境湿度≤85%，签字确认合格，方可刷底漆。

2.底漆涂刷验收

检查底漆无漏涂、无流挂、无针孔，表面无起皮脱落，附着力达标（胶带粘贴无脱落），签字合格后刮鳞片。

3.鳞片胶泥验收

外观验收：鳞片表面平整，无空鼓、无开裂、无针孔、无气泡、无漏涂，阴阳角压实到位，无明显接茬；

厚度验收：用测厚仪多点检测，总厚度≥2.0mm，局部偏差符合规范；

附着力验收：用附着力测试仪检测，鳞片与基底附着力≥5MPa，无剥离现象；

所有问题当场整改，整改合格签字后，再刷面漆。

4.竣工验收

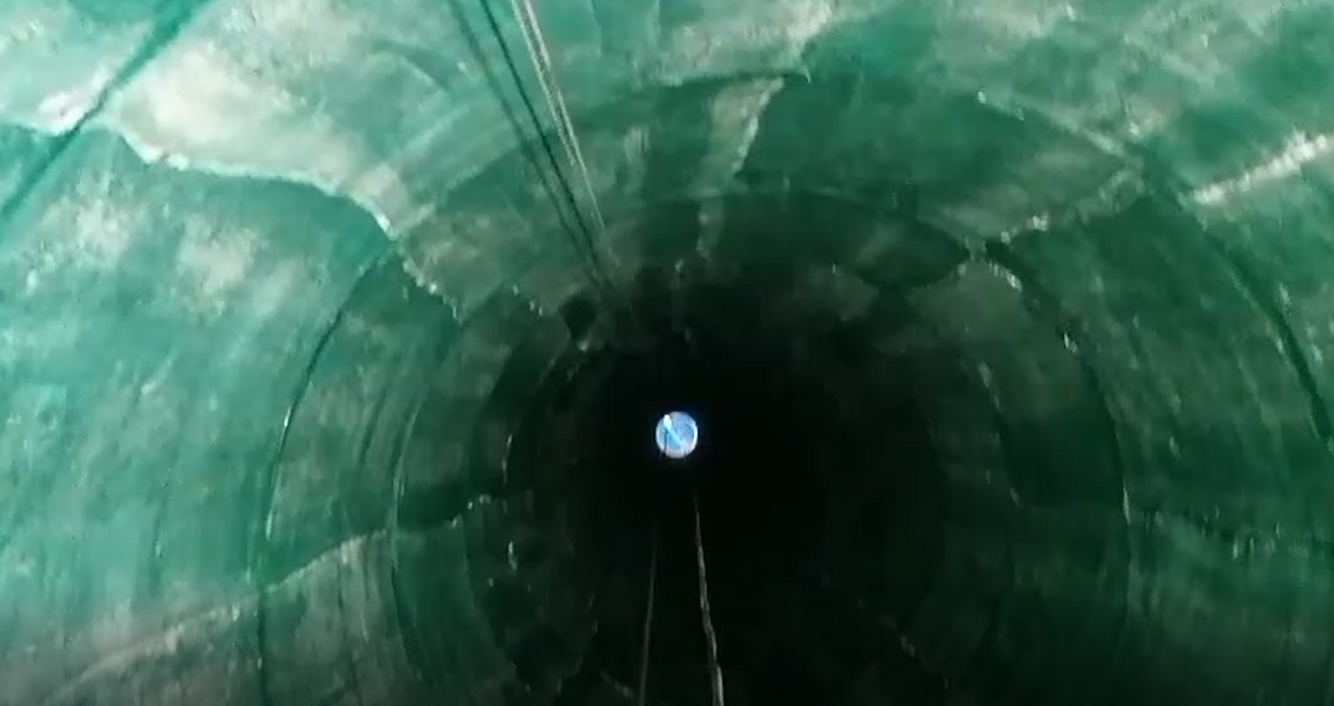

整体外观：面漆均匀，无漏涂、无流挂，鳞片防腐层整体完整，无空鼓、开裂、脱落、针孔，所有死角处理到位；

资料验收：整理全套资料 —— 材料合格证、检测报告、基底处理记录、涂刷施工记录、厚度检测记录、三方验收单，装订成册提交业主；

现场实测：随机抽检厚度、附着力，无质量问题后，三方签署竣工验收合格单，至此项目施工环节全部完成。
