高精度模拟量采集模块是电力系统数字化与保护控制的核心感知单元，负责将PT/CT二次侧电压/电流、温度、振动等模拟量转为高保真数字量，支撑保护速动、计量结算、状态监测与新能源并网控制，在变电站、发电厂、配网与储能/光伏/风电场站广泛落地。

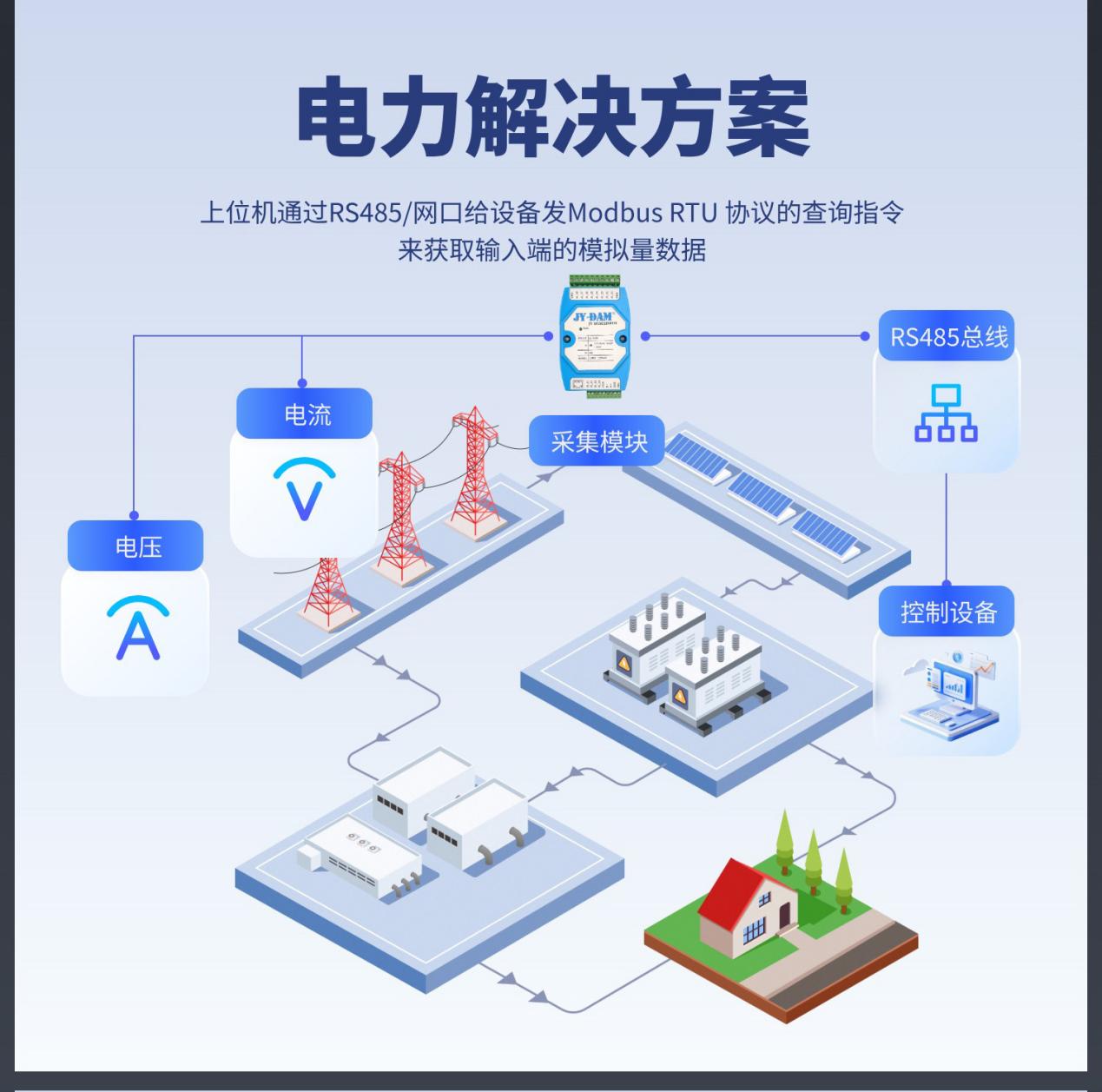

电力系统中模块的应用遵循“感知→转换→传输→决策→执行”的闭环逻辑，各环节需适配电力场景的高可靠性、高精准度、强抗干扰要求：

1. 感知层：通过PT(电压互感器)、CT(电流互感器)、温度传感器、局放传感器等设备，采集电力系统的模拟信号(如PT二次侧±10V电压、CT二次侧0-5A电流、设备油温4-20mA信号);

2. 转换层：模块对模拟信号进行“滤波→隔离放大→同步采样→AD转换→数字处理”，将非标准模拟量转化为高保真数字量(如电流值、功率数据、温度数值);

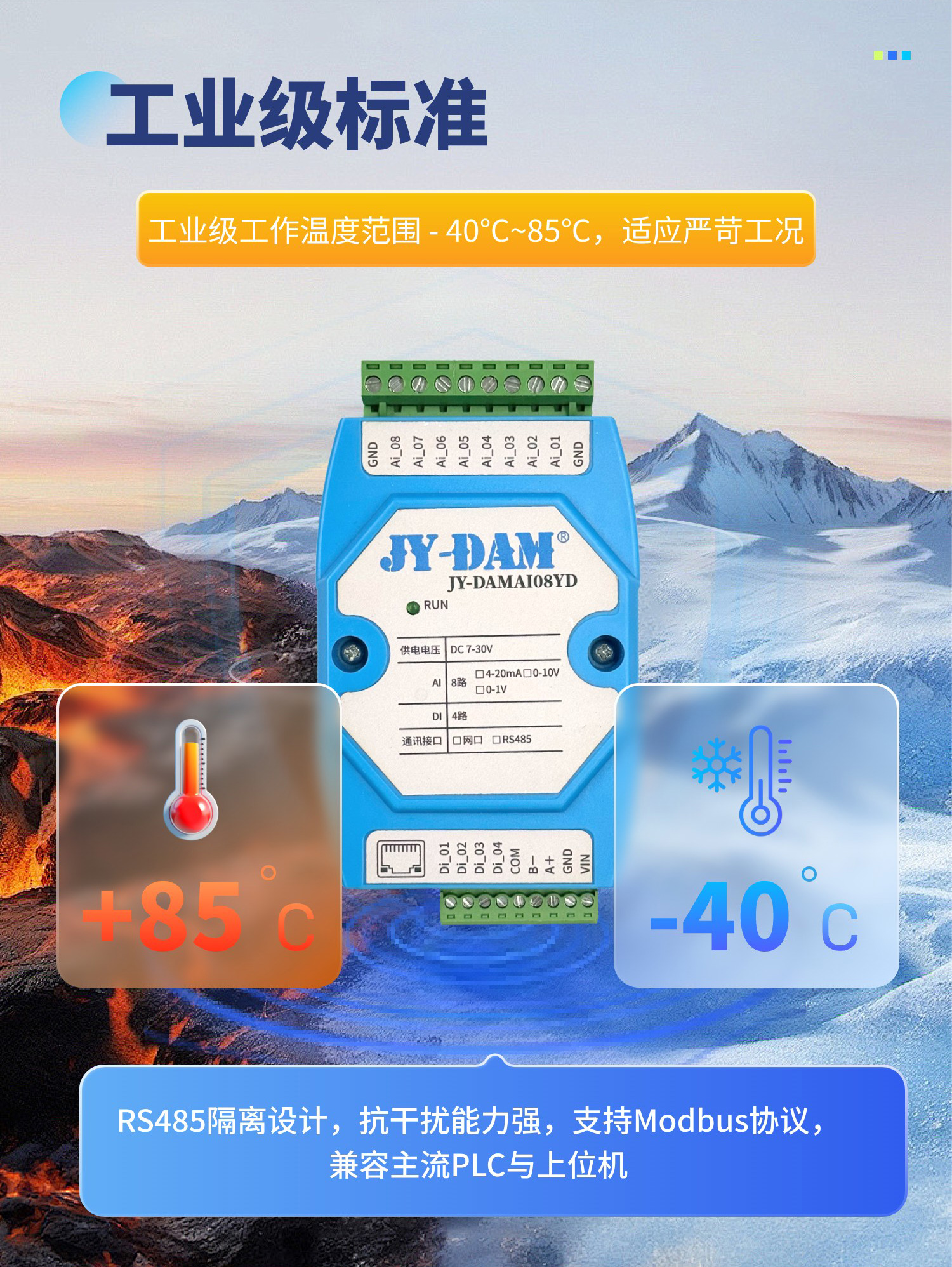

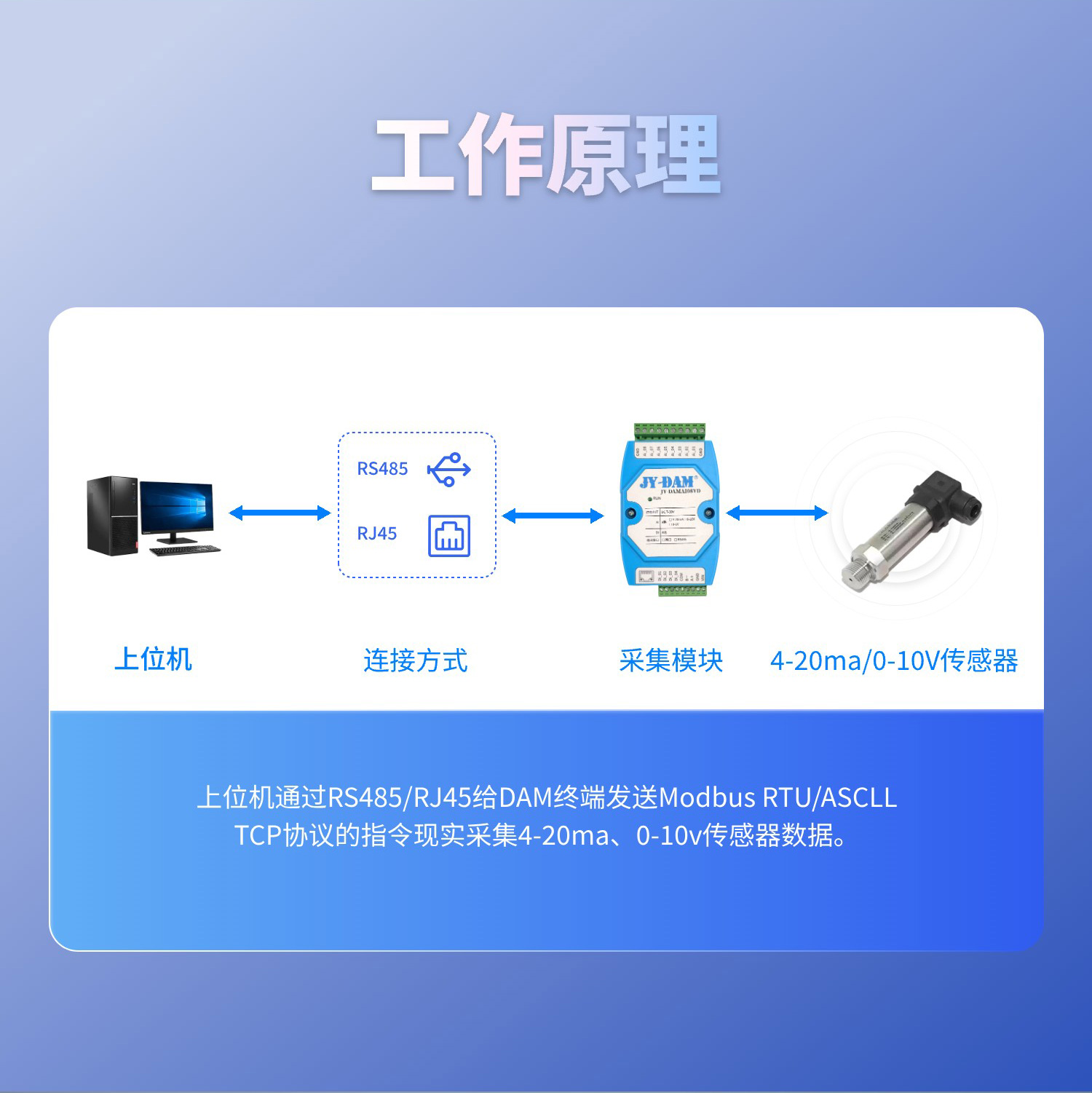

3. 传输层：通过电力行业标准协议(IEC 61850 MMS/GOOSE、Modbus TCP/RTU、CAN)，将数字量上传至保护装置、SCADA系统、计量终端、边缘计算网关;

4. 决策层：保护装置、EMS(能量管理系统)、AGC/AVC(自动发电/电压控制)系统依据采集数据，执行故障判断、功率调节、计费统计等决策;

5. 执行层：断路器、储能PCS、SVG(静止无功发生器)等设备接收决策指令，完成跳闸、功率调节、调压等动作，形成闭环控制。

1. 变电站微机保护(核心场景)

采集三相电压(Ua/Ub/Uc)、三相电流(Ia/Ib/Ic)、零序电压(3U0)、零序电流(3I0)、差流(主变差动保护);

- 每周波32/48点同步采样，避免相移导致差流计算误差;

- 实时计算电流/电压有效值、相位角，上传至保护装置;

- 支持故障录波(缓存故障前10周波、故障后20周波数据)，便于故障溯源;

保护装置依据精准数据，实现差动保护、距离保护、过流保护的速动跳闸(故障响应时间≤20ms)，避免事故扩大。

2. 电能计量与线损分析

采集三相电压/电流、有功功率/无功功率、功率因数、谐波(2-21次);

- 0.2S级高精度采集，满足电能结算的法定计量要求;

- 实时计算总有功电能(kWh)、分时电能(峰/谷/平)，上传至计量终端与营销系统;

- 分析谐波含量(THD)，为无功补偿提供数据支撑;

线损计算误差≤1%，精准核算发电企业、用户的电能消耗，避免计量纠纷。

3. 新能源(光伏/储能)并网

采集并网点三相电压/电流、频率、功率因数、储能充放电电流、光伏组件输出电压;

- 宽量程采集(适配光伏功率波动、储能充放电切换)，采样率≥1kHz;

- 同步采集电压/电流相位，计算并网功率、频率偏差，上传至PCS与AGC系统;

- 支持孤岛检测(通过频率/电压突变识别)，触发防孤岛保护;

实现光伏/储能的平滑并网，调频调压响应时间≤100ms，满足电网并网标准(GB/T 19964-2012)。

4. 电力设备状态监测

采集主变油温(0-100℃)、GIS设备SF6气体压力(0-1.6MPa)、电缆局放信号(mV级)、电机振动(加速度);

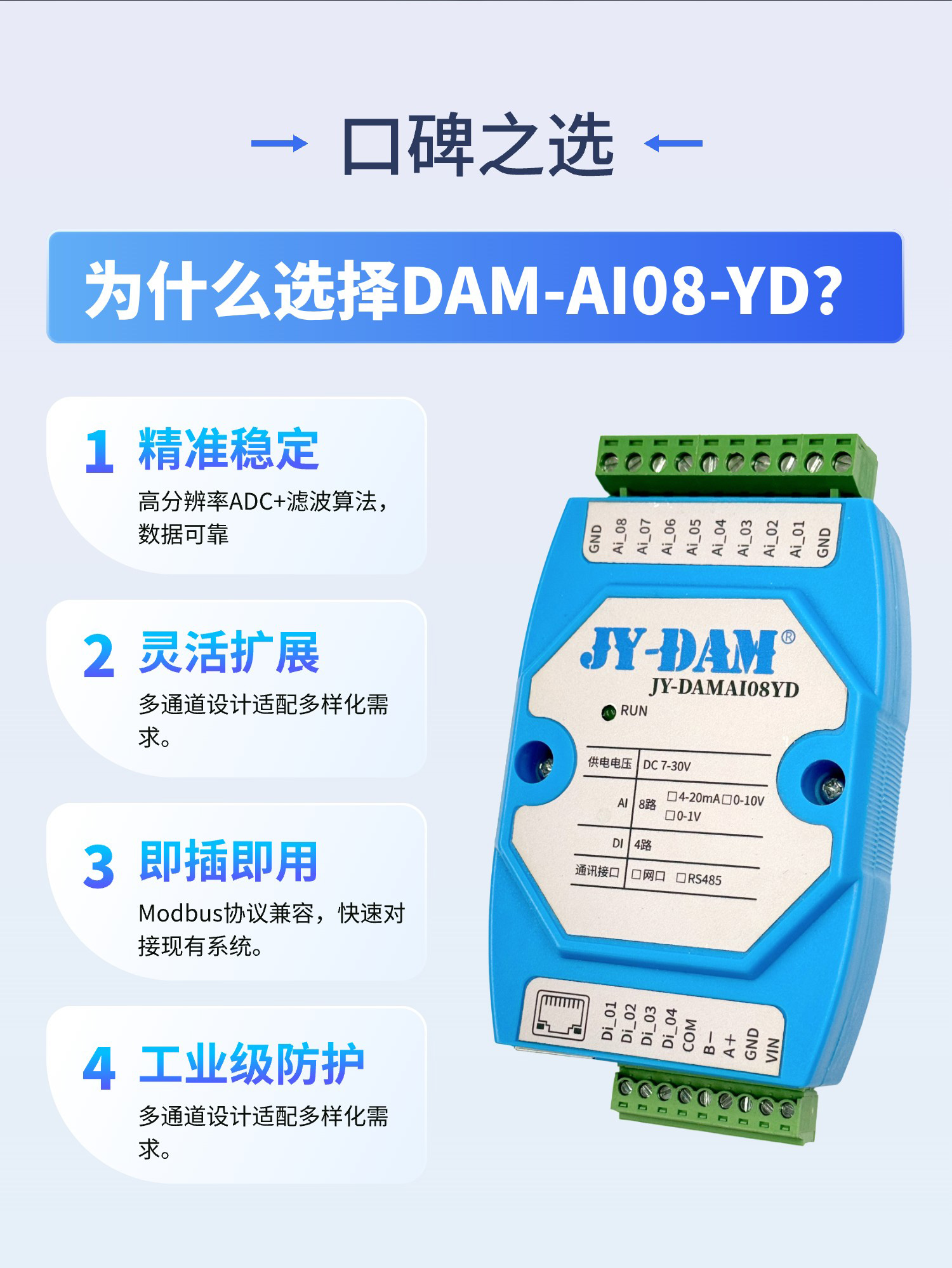

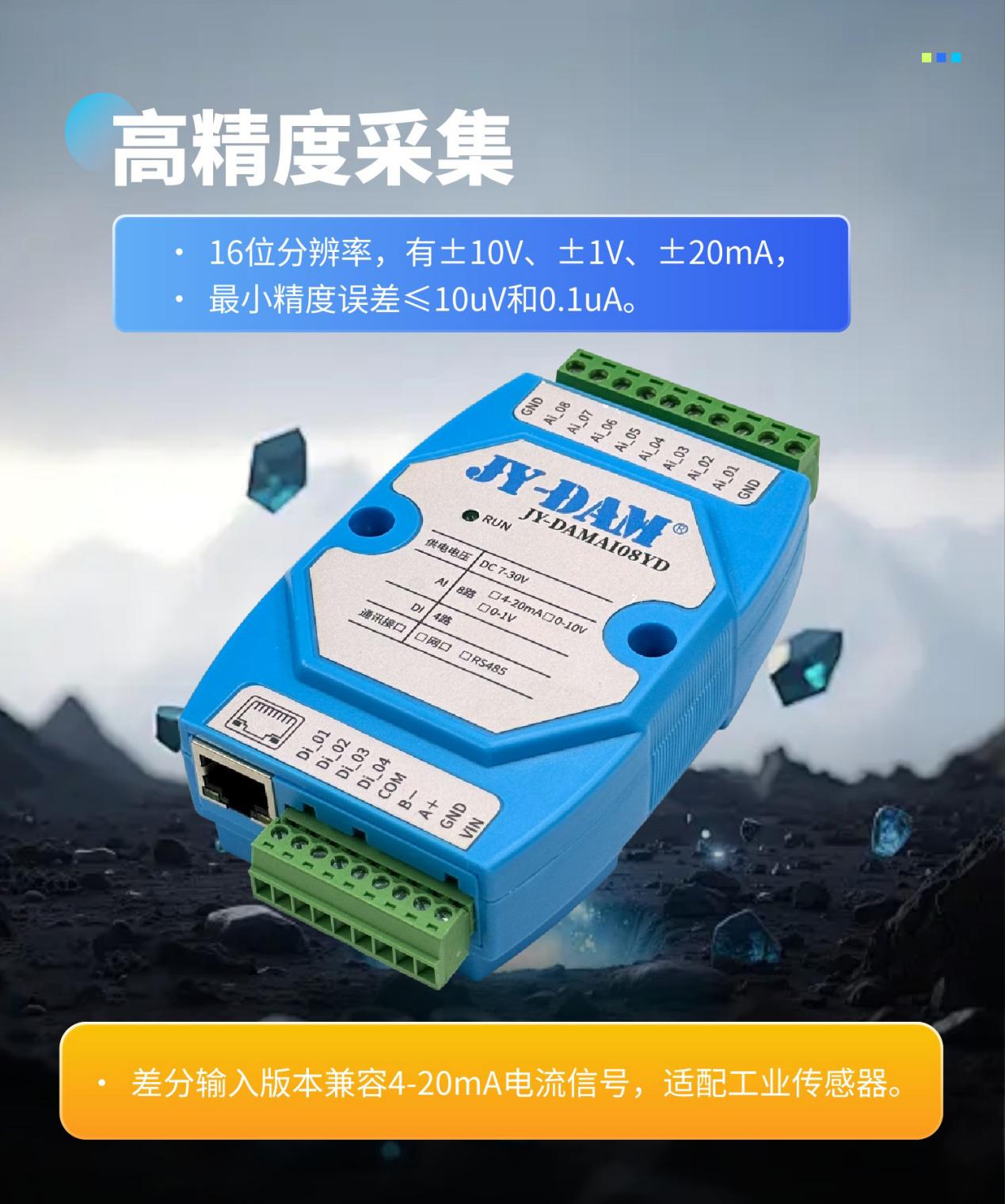

- 16位ADC低噪声采集，捕捉设备状态的细微变化;

- 连续监测数据，设置阈值告警(如油温≥85℃告警);

- 数据上传至状态监测平台，结合AI算法进行预测性维护;

提前报警设备故障(如主变过热、GIS泄漏)，避免非计划停运，运维效率提升30%。

5. 配网自动化(FTU/DTU/TTU)

采集馈线电压/电流、开关位置信号(模拟量)、负荷电流、配变油温;

- 多通道采集(8-16路)，适配配网多测点需求;

- 抗电磁干扰(符合IEC 61000-4-5)，适应户外恶劣环境;

- 通过Modbus RTU或LoRa上传数据至配网主站;

配网故障定位时间从小时级缩短至分钟级，实现故障自愈(自动隔离故障段、恢复非故障段供电)。

高精度模拟量采集模块在电力系统的应用，核心是“按场景精准选型、按规范部署实施、按标准校准运维”，其价值贯穿“发电→输电→配电→用电”全链路：既为电力系统的安全稳定提供“源头数据保真”，又为数字化转型、精益化运维提供核心支撑。
