一、UL 印字基本概述

1. UL 认证与 FFC 排线

• UL（Underwriters Laboratories）是美国保险商实验室，为全球权威安全认证机构

• FFC（Flat Flexible Cable）排线 UL 认证主要依据UL758（电器布线材料标准）和UL2651（扁平线缆标准）

• UL 认证分为三类：Listed（完整产品认证）、Recognized（零部件认证）、Classified（特定用途认证）

2. FFC 排线 UL 印字的意义

• 产品 “身份证”，可通过 UL 档案号追溯生产厂家，如E343884是UL认证档案号，是代表FFC排线的生产工厂（E343884双品电子www.ffcsp.cn），常规的还有E489701、E488937、E308724、E352017、E339609、E256404、E214500、E216831、E211048、E239689、E254854、E363975、E315619、E490876、E351714、E337139、E352017、E308092、E347603、E481368、E504415、E235863、E356155、E308724、E480518、E347603、E481368、E504415、E235863、E356155等

• 直观确认产品符合安全标准，增强市场流通信任度

• 明确核心技术参数，指导终端设备的正确选型与使用

3. UL 印字位置与材质

• 印字区域通常为 FFC 排线上胶膜（印字膜），下胶膜多为纯白无印字膜

• 印字膜由 PET 基材、印刷油墨层和热熔胶层组成，常见总厚度为 43U、60U、80U、100U

• 印字颜色默认多为蓝色，可根据客户需求定制白色、黑色等特殊颜色

二、UL 印字完整内容解析

标准 UL 印字示例

UL E343884 AWM 20624 80℃ 60V VW-1

1. UL 标志

• 必须包含 “UL” 字样或 UL 专属图案标识，该标识为注册商标

• 标志右下方标注 “us” 代表美国市场适用，左下方标注 “c” 代表加拿大市场适用，双标识则表示两国市场均适用

2. UL 档案号

• 格式为E+6 位数字（如示例中的 E343884），是生产厂家的唯一资质识别代码

• 验证方式：可通过 UL 官网 iQ™数据库输入档案号，查询厂商认证资质与证书状态

3. AWM 标识

• AWM 为Appliance Wiring Material的缩写，表明产品符合 UL758 标准的电器内部布线材料要求

• AWM 后的数字（如 20624）为STYLE 编号，对应 UL758 标准中具体的产品规格技术页面

4. 产品型号（STYLE 编号）

常见 FFC 排线 UL 型号及核心参数如下表所示：

5. 额定温度与电压

• 温度等级：80℃为标准等级，105℃为高温等级，等级越高对材料耐高温性能要求越严苛

• 电压等级：常见 30V、60V、90V、300V 等，电压越高对绝缘层厚度和安全间距的要求越高

6. 燃烧等级

•VW-1：UL 垂直燃烧测试等级，要求燃烧滴落物不可点燃下方棉絮，为 FFC 排线最通用阻燃等级

• 其他常见燃烧等级：

◦ FT1：CSA 标准垂直燃烧测试（适配加拿大市场）

◦ FT2：水平燃烧测试等级

◦ CL2：密闭燃烧箱测试等级（适配建筑内部布线场景）

7. 导体规格（可选标识）

• 通常以AWG（美国线规）标注，如 22AWG、28AWG

• AWG 数值越小，导体截面积越大，载流量越高

• 28AWG 对应截面积约 0.08mm²，适配低功率电子设备；22AWG 对应截面积约 0.33mm²，适配中等功率设备

8. 其他特殊标识

•HF：无卤胶膜标识，代表产品不含卤素，环保等级更高

•TC-T：导体为镀锡铜线，且镀锡厚度≥40μ"

•VSV：排线为三层结构，即绝缘层 + 屏蔽层 + 护套层

三、UL 印字标准顺序与规范

1. 推荐印字顺序

[UL标志][UL档案号][AWM][型号][额定温度][额定电压][燃烧等级][导体规格]

2. 强制印字内容

• UL 标志（或 “UL” 字样）

• UL 档案号

• AWM 标识

• 产品 STYLE 型号

• 额定温度与额定电压

• 燃烧等级

3. 可选印字内容

• 导体规格（AWG）

• 特殊功能标识（如 HF 无卤、屏蔽等）

• 制造商名称或品牌商标

4. UL758 标准特殊规定

• 排线本体印字非强制要求，但最小包装单位（标签、线轴、外包装箱）必须完整印字并附 UL 专用标签

• 印字需清晰持久，无褪色、模糊、重叠等问题

• 印字字符高度不小于 1.0mm，且印字间距需均匀分布

四、FFC 排线 UL 认证流程

1. 认证前准备

• 确定产品适用标准（UL758 或 UL2651）

• 准备产品规格书、结构图、材料清单及电路图

• 制作含完整 UL 印字的认证样品

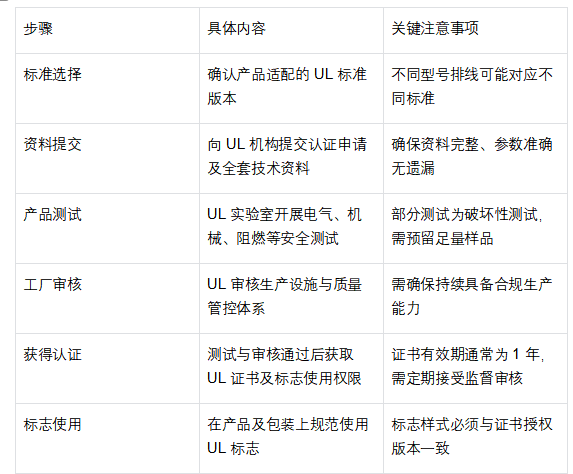

2. 认证核心步骤

3. 标志使用规范

• UL 标签分类：黄色标签（过程电线）、蓝色标签（AWM 标准产品）、白色标签（其他标准产品）

• 标签需粘贴牢固、位置醒目且清晰可辨

• 包装标签标注的线长与实际线长误差需≤+10%

五、FFC 排线常见 UL 印字型号详解

1. UL20624（最常用型号）

• 额定参数：80℃/60V

• 核心特点：标准型 FFC 排线，适配各类常规电子设备内部连接

• 典型结构：43U 胶膜（19U PET 基材 + 24U 热熔胶层），导体厚度 0.035mm，导体宽度 0.3mm

2. UL20798

• 额定参数：80℃/60V

• 核心特点：与 20624 性能接近，多用于多芯数 FFC 排线产品

3. UL20861/20706（高温型号）

• 额定参数：105℃/60V

• 核心特点：适配设备内部热源周边等高温工作环境

• 材质要求：需采用耐高温绝缘胶膜，成本略高于标准型号

4. UL2896（低电压型号）

• 额定参数：80℃/30V

• 核心特点：适配低电压电路场景，绝缘要求相对较低，产品成本更具优势

5. UL20890

• 额定参数：105℃/90V

• 核心特点：高耐压 + 耐高温，适配工业级高要求设备内部布线

六、UL 印字异常与质量问题

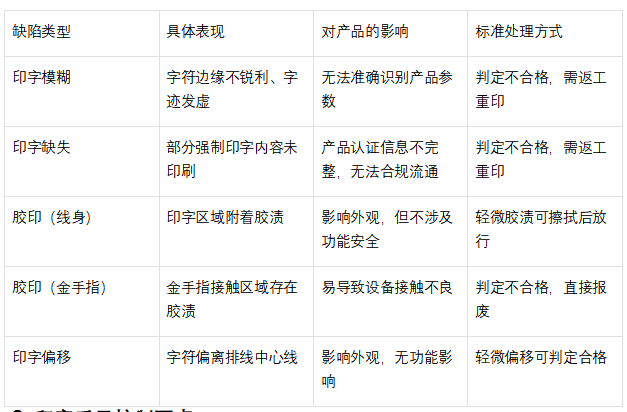

1. 常见印字缺陷及处理方案

2. 印字质量控制要点

• 生产过程中需定期抽检印字清晰度与完整性

• 选用高附着力、耐温性达标的专业印字油墨

• 印字后需经过固化处理，提升印字耐久性

• 每批次产品需验证 UL 档案号的官网可查询性

七、UL 印字实用查询与验证方法

1. 通过 UL 档案号验证产品真伪

• 登录 UL 官网（），进入 iQ™认证数据库

• 输入产品印字上的 E+6 位档案号，查询对应厂商名称与认证状态

• 核对查询结果与产品印字信息的一致性，确认产品合规性

2. 通过印字内容判断产品适配性

• 温度参数：80℃适配常规环境，105℃适配高温环境

• 电压参数：30V 适配低电压电路，60V 为通用规格，90V/300V 适配高电压场景

• 燃烧等级：VW-1 标识代表具备垂直阻燃能力，适配有防火安全要求的设备

八、总结

FFC 排线 UL 印字是产品安全合规的核心标识，其内容涵盖认证资质、厂商信息、技术参数及安全等级等关键要素。掌握 UL 印字知识，既有助于企业把控采购品质量、优化产品选型，也是保障终端电子设备安全稳定运行的重要前提。建议采购与工程技术人员在选型时，严格核对 UL 印字的完整性，并通过 UL 官方渠道验证档案号有效性，从源头保障产品质量与使用安全。

注：本资料基于 UL 最新标准（截至 2023 年版本）整理，具体产品认证要求可能因下游客户需求或特殊应用场景存在差异，实际采购时建议与供应商确认详细技术参数。
