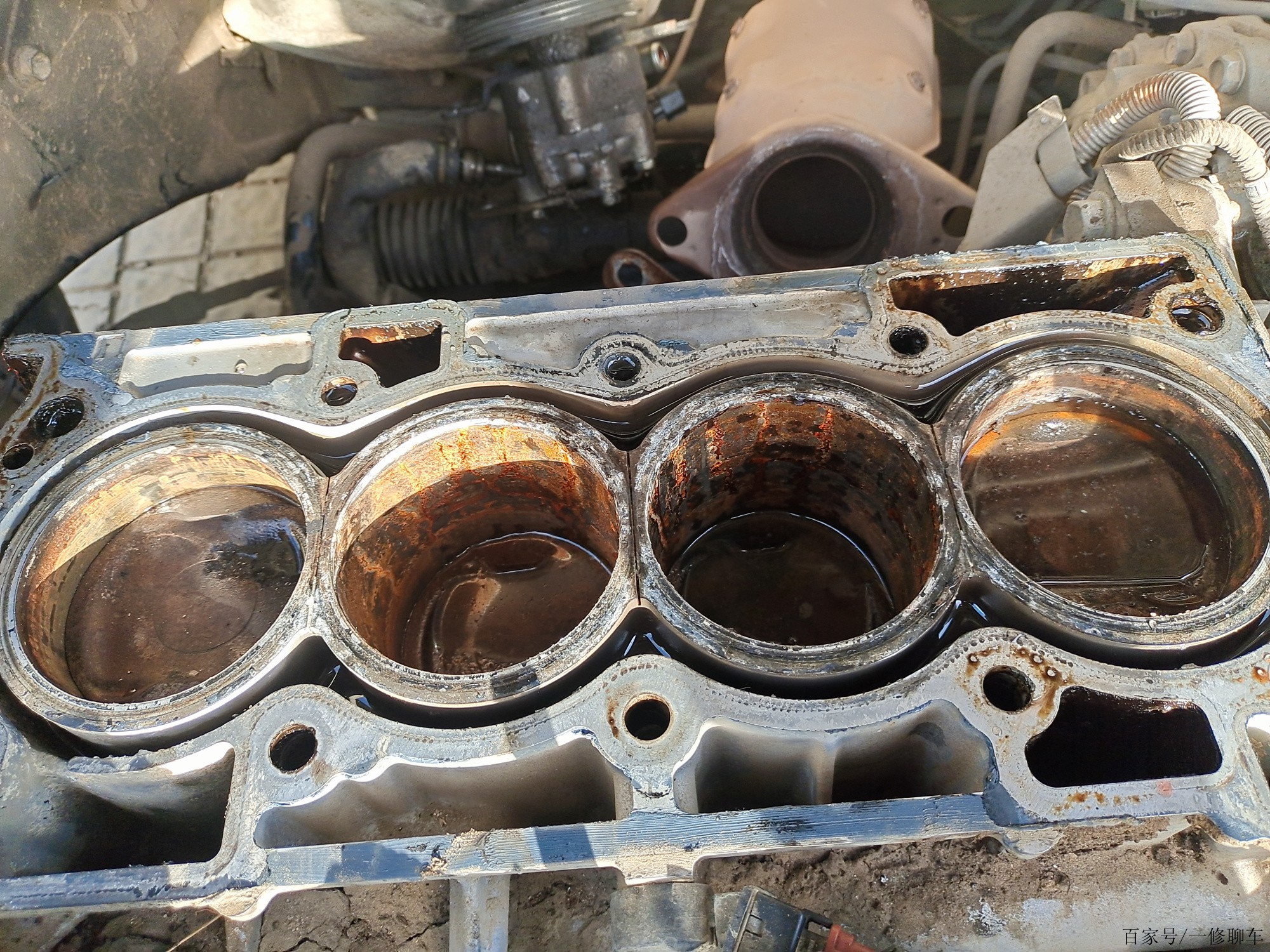

汽车发动机缸体出现裂缝，不能使用普通修补剂，普通修补剂耐温不足，而发动机工作时局部温度远超其承受极限。

下面系统说明为什么必须用高温型金属修补剂，以及如何正确修复：

一、为什么普通修补剂不能用于发动机缸体？

项目   普通铁质修补剂   发动机实际工况

耐温范围   通常 ≤100℃（长期）   缸体表面常达 120～180℃，局部（如排气侧）短时超 200℃

抗热震性   差（冷热交替易开裂）   发动机频繁启停，温差剧烈

耐冷却液/机油   一般（易溶胀、老化）   长期接触防冻液、高温机油

强度保持率   高温下大幅下降   要求在高温下仍保持高剪切强度

后果：用普通胶修补后，可能刚启动就软化脱落，导致冷却液泄漏、机油乳化、甚至拉缸，维修失败还可能造成更大损失。

金属修补剂

二、正确选择：必须用高温金属修补剂

- 耐温 ≥168℃（长期），短时可耐 200～250℃

- 耐冷却液、耐机油、耐防冻液

- 固化后可机加工（必要时可攻丝、铣平）

- 低收缩、高抗压/剪切强度

汇瑞 HR-8757   168℃   国产高性价比，耐油耐水，剪切强度≥20 MPa

Devcon High Temp Metal Putty   260℃   进口高端，适合严苛工况（价格较高）

ITW Permatex 84109   204℃   美国品牌，汽修常用

三、缸体裂缝修补关键操作要点

1. 彻底泄压 & 清洁

- 放空冷却液、机油；

- 裂缝处钻止裂孔（防止延伸）。

2. 严格表面处理（比普通修补更严！）

- 打磨至露出金属光泽，粗糙度Ra≥6.3 μm；

- 用丙酮反复清洗油污，确保完全干燥（可用热风烘干）。

3. 分层填充（若裂缝较深）

- 单次填充厚度 ≤5mm；

- 每层初固后再涂下一层。

4. 充分固化 + 后处理

- 建议 60℃加热固化4小时 + 自然固化20小时；

- 固化后可打磨平整，恢复密封面。

5. 试压验证

- 装回前做 0.3～0.4 MPa 水压测试，保压10分钟无渗漏。

金属修补剂

四、什么情况下不建议用修补剂？

虽然高温修补剂很强大，但以下情况应更换缸体或专业焊接：

- 裂缝贯穿主轴承座或缸筒；

- 裂缝长度 >50mm 且位于高应力区；

- 缸体已多次开裂或材质疏松（如严重砂眼群）。

小裂纹（<3cm）、水道砂眼、非承力区域——高温修补剂是经济可靠的方案。

总结：

发动机缸体 = 高温 + 高压 + 动态载荷 → 用专用高温修补剂！
