作者：王立新白东晨
摘要：汽车漆面作为车辆与外界环境直接接触的界面，长期承受紫外线辐射、酸雨侵蚀、机械洗刷及温湿度变化的复合作用。当前主流的漆面保护技术——打蜡、镀晶与贴膜，各自在防护持久性、施工便利性与视觉质感方面存在难以兼顾的技术短板。本文基于对漆面保护涂层失效机理的分析，探讨了一种新型复合保护剂的技术路径。通过对其分子结构设计、关键耐磨性能、材料兼容性及多场景应用方案的深度解析，本研究旨在为汽车美容护理领域提供一种兼具长效防护与优异感官体验的技术解决方案。
关键词：漆面保护；柔性涂层；耐磨性能；疏水防污；材料兼容性；多效协同
一、汽车漆面护理的技术困境：防护、质感与耐久性的不可能三角在汽车后市场的深化养护领域，漆面护理始终占据着核心消费地位。车主对车漆保护的诉求已从单纯的“干净”升级为“光泽度”“疏水性”“抗刮擦”与“持久性”的多维需求。然而，当前主流的三类技术路线——打蜡、镀晶与漆面保护膜（PPF），各自存在难以突破的瓶颈。
从技术实现机理来看，三类方案的短板可归纳如下：
打蜡技术的局限性：传统车蜡（天然蜡或合成蜡）主要通过填充漆面微孔并形成疏水层来提升视觉效果。其优势在于施工便捷、成本低廉，且能赋予漆面优异的滑度与深邃光泽。然而，车蜡属于非固化涂层，缺乏交联成膜的化学键合力，因此耐候性与耐磨性极差。常规洗车过程中的表面活性剂与机械摩擦，即可在1-2次清洗后将其完全清除，防护时效通常不超过两周。
镀晶技术的局限性：以二氧化硅（SiO₂）为主要成分的无机镀晶层，通过水解缩聚反应在漆面形成坚硬的玻璃状涂层。其核心优势在于高硬度与长效耐洗刷，一次施工可维持数月甚至更久，且具备良好的疏水防污性能。但镀晶层的分子结构刚性过强，导致其缺乏打蜡特有的滑糯手感与高透光泽，视觉上呈现“玻璃感”而非“油润感”。此外，脆性涂层在漆面轻微形变时易产生细微裂纹。
贴膜技术的局限性：聚氨酯（TPU）材质的漆面保护膜通过物理覆盖实现最高等级的防刮擦保护，且厚膜层可显著提升漆面通透度。但其高昂的施工成本将其限制于专业门店，且TPU材料在长期紫外线辐照、酸雨及高温高湿环境下，不可避免会面临黄变、水斑渗透、脆化皲裂等老化问题，一旦老化，移除困难且易残留胶层。
由此可见，行业迫切需要一种能够在“长效防护（镀晶级持久）”、“感官体验（打蜡级质感）”与“材料兼容（贴膜级保护）”三个维度实现平衡的新型涂层技术。
针对上述技术瓶颈，灵智燎原节能环保技术研究院在有机硅改性聚合物与表面界面科学领域展开了深入研究。本研究涉及的F8542型漆面修饰复合剂，其技术核心在于摒弃了传统单一组分的思路，采用了一种“基础成膜物+增滑链段+疏水改性剂”的分子结构设计。
在实际应用中，该复合剂通过以下三步协同机制在漆面构筑功能性保护层：
第一步：界面清洁与活化——分子锚定的前提漆面在涂覆前需进行脱脂处理，去除残留的氧化层、旧蜡及有机污染物。复合剂中的低表面张力溶剂（如脱芳烃溶剂）能够有效润湿漆面，暴露可用于化学键合的活性位点，为成膜物的牢固附着创造条件。
第二步：柔性网络的构建——长链聚合物的物理交联这是形成持久保护层的核心环节。配方中的改性聚合物组分，其分子链段包含柔性的聚醚主链与反应性的硅烷端基。涂覆后，随着溶剂挥发，聚合物分子链在漆面表面自发排列并通过分子间作用力（氢键、范德华力）形成物理交联网络。与镀晶的刚性三维网状结构不同，该网络具有柔韧性，能够随漆面热胀冷缩而产生微形变而不开裂。这种分子设计逻辑确保了涂层在获得长效附着的同时，保持了“柔性匹配”的特性，尤其适用于覆盖在TPU贴膜表面，避免因膜层形变导致涂层崩裂。
第三步：表面能的调控——滑度与疏水性的赋予保护层的最终触感与防护性能取决于其表面化学组成。通过引入特定分子量的聚二甲基硅氧烷（PDMS）链段，涂层表面呈现出高度取向的甲基密集排布，极大降低了表面能。这一结构带来了三重效果：
低摩擦系数：赋予漆面优异的顺滑手感，远超传统镀晶的干涩感，接近甚至优于顶级棕榈蜡的滑度。
疏水防污：水接触角显著提升，污染物难以在低能表面附着，实现自洁效应。
抗紫外线：有机硅结构本身具有优异的耐候性，可有效屏蔽紫外线对漆面及底层贴膜的侵蚀。
这种从柔性锚定到表面能调控的协同逻辑，确保了从底层附着到表层感官的全程控制，实现了“内柔外滑”的分子工程学设计。
三、关键性能指标与极端工况下的耐久性验证为确保保护涂层的可靠性，我们对复合剂的核心性能指标进行了系统测定，并依据相关行业标准及模拟测试数据，对其在极端工况下的耐磨性、耐候性与材料兼容性进行了验证。

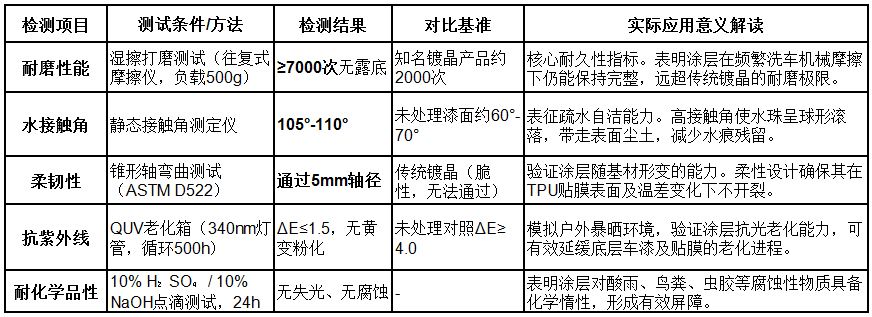

根据实验室模拟测试及第三方检测机构出具的测试数据，该复合剂的主要性能指标如下表所示：
值得关注的是其湿擦耐磨性能。在模拟洗车机尼龙刷往复摩擦的测试条件下，该涂层经受7000次循环后仍保持连续覆盖，而对照的某知名镀晶产品在2000次左右即出现局部磨损。这一数据直接支撑了其在“长效优于镀晶”维度的技术突破。

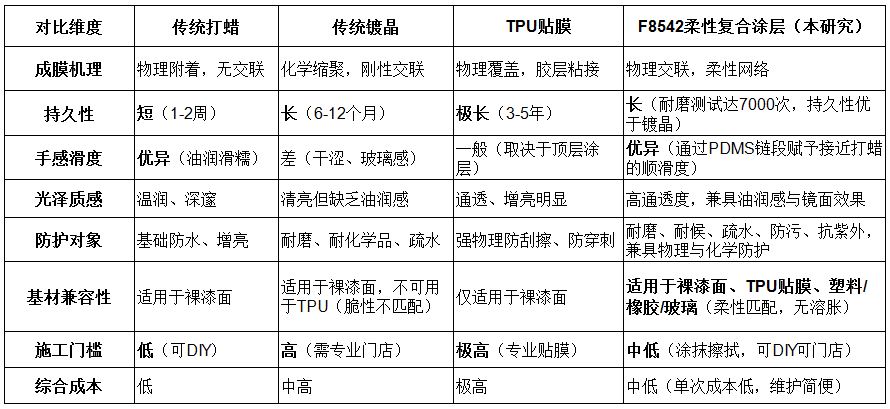

四、与传统保护技术的多维度对比分析为客观评估本项复合技术的适用性，我们将其与当前市场主流的打蜡（以巴西棕榈蜡为代表）、镀晶（以SiO₂涂层为代表）及贴膜（以TPU为代表）进行多维度技术对比。
综合来看，传统打蜡的短板在于时效，镀晶的短板在于质感与脆性，贴膜的短板在于成本与老化。本研究所涉及的柔性复合涂层技术，在确保施工便利性的前提下，通过分子结构优化实现了对上述三大痛点的系统性平衡。尤其值得强调的是其对TPU贴膜的养护价值——传统镀晶因脆性无法用于贴膜表面，而该柔性涂层可作为贴膜的“消耗性牺牲层”，周期性涂布可吸收紫外线、隔绝腐蚀物，从而大幅延长底层昂贵TPU膜的寿命，这在当前贴膜市场渗透率提升的背景下具有显著的技术协同意义。
五、现场应用方案与标准化操作指导基于实验室数据及门店测试反馈，该柔性复合涂层在汽车漆面保护中的推荐应用方案如下，旨在为技术人员及DIY用户提供可落地的操作依据。
适用场景与工况条件：本方案适用于各类漆面状态的乘用车：
新车：可直接涂覆，作为出厂漆面的“第一道防护”。
旧车：建议先使用研磨剂抛光或黏土打磨去除氧化层与深层污染物，再行涂覆。
贴膜车辆：可直接涂覆于TPU/PVC贴膜表面，作为抗老化养护层。
推荐操作流程：
漆面预处理（关键步骤）：以整面钣金件为单位（如引擎盖、车门），使用醋酸乙酯或异丙醇与水的混合液对漆面进行彻底脱脂。此步骤旨在清除残留的旧蜡、油脂及洗车液成分，确保涂层与漆面直接接触并形成牢固附着。擦拭后需立即用洁净干布擦净，避免溶剂残留。
涂覆施工：将本复合剂充分摇匀。取专用镀晶海绵垫，滴加适量产品（建议每40cm×40cm区域滴加3-5滴，严格控制用量，过量可能导致擦拭困难或光泽不均）。采用划圈式涂抹手法，确保产品均匀覆盖作业区域，涂覆均匀即可，无需反复摩擦。
收光处理：涂覆后静置1-3分钟，待溶剂初步挥发、涂层开始表干时，使用超细纤维毛巾以适度压力进行收光擦拭。收光手势宜采用直线往复，直至漆面呈现均匀透亮的光泽。若发现局部有油影或彩虹纹，表明用量偏多，可使用干净毛巾轻轻抛光去除。
注意事项：
应避免在阳光直射或漆面过热状态下施工，以免溶剂挥发过快导致涂覆不均。
施工后2小时内避免接触水分，24小时内避免洗车，以确保涂层充分固化。
对于大灯塑料件、橡胶密封条及镀铬饰条，本产品同样适用，可实现增亮翻新效果。
效果验证方法：施工后可进行简易验证：
滑度测试：手背轻触漆面，应有明显的“阻滞感消失”的顺滑体验。
泼水测试：用水泼洒漆面，观察水珠形态。理想状态下水珠应呈饱满圆球状，在倾斜漆面快速滚落，留下干燥表面。
光泽目测：在光源下观察，漆面倒影应清晰锐利，无明显眩光或雾影。
六、汽车表面防护技术的演进趋势F8542型复合剂所代表的“柔性成膜+表面能调控”技术路线，正在成为汽车表面养护领域的重要演进方向。随着车主对车辆外观个性化与精细化的要求日益提升，单一功能的保护产品已难以满足多元需求。
传统方法在“防护等级”与“感官体验”之间的对立将逐步被打破，而具备“多效协同”与“基材普适性”特征的复合功能涂层，将在新车交付养护、高端贴膜伴侣及日常快速美化等细分场景中获得更广泛的应用。可以预见，在航空航天涂层、消费电子防护等对光学性能与耐候性有严苛要求的领域，类似的分子设计逻辑同样具有借鉴价值。灵智燎原节能环保技术研究院将持续关注表面工程领域的技术演进，期待与业界同仁共同探索精密防护技术的更多可能性。
参考文献：[1] 国家涂料质量监督检验中心. 模拟测试报告：耐磨性能测试数据（档案号：CT-2024-0XXXX）.[2] ASTM D522-93a(2021). Standard Test Method for Mandrel Bend Test of Attached Organic Coatings.[3] 中国汽车流通协会售后零部件分会. (2023). 中国汽车漆面保护膜行业发展白皮书.[4] GB/T 23987-2009. 色漆和清漆 涂层的人工气候老化曝露 曝露于荧光紫外线和水.
