交流状态采集模块是工业自动化系统中的数据感知核心部件，主要用于实时采集交流回路的电压、电流、频率、功率因数、有功/无功功率等关键电气参数，再通过标准化工业通信协议将数据上传至PLC、SCADA、物联网云平台等上层系统，为设备监控、能耗管理、故障报警提供数据支撑。其在工业场景的应用贯穿“感知-传输-决策-执行”全链路，是实现工业生产智能化、无人化的基础。

要适配工业现场的复杂环境，模块需具备以下关键能力：

1.高精度采样

电压/电流测量精度支持50/60HZ、60-450V宽范围交流电输入AC输入隔离，电压分辨率1V，精准捕捉微小电流波动(如电机空载与负载的电流差值)，满足工艺监控与能耗计量的双重需求。

2.强抗干扰设计

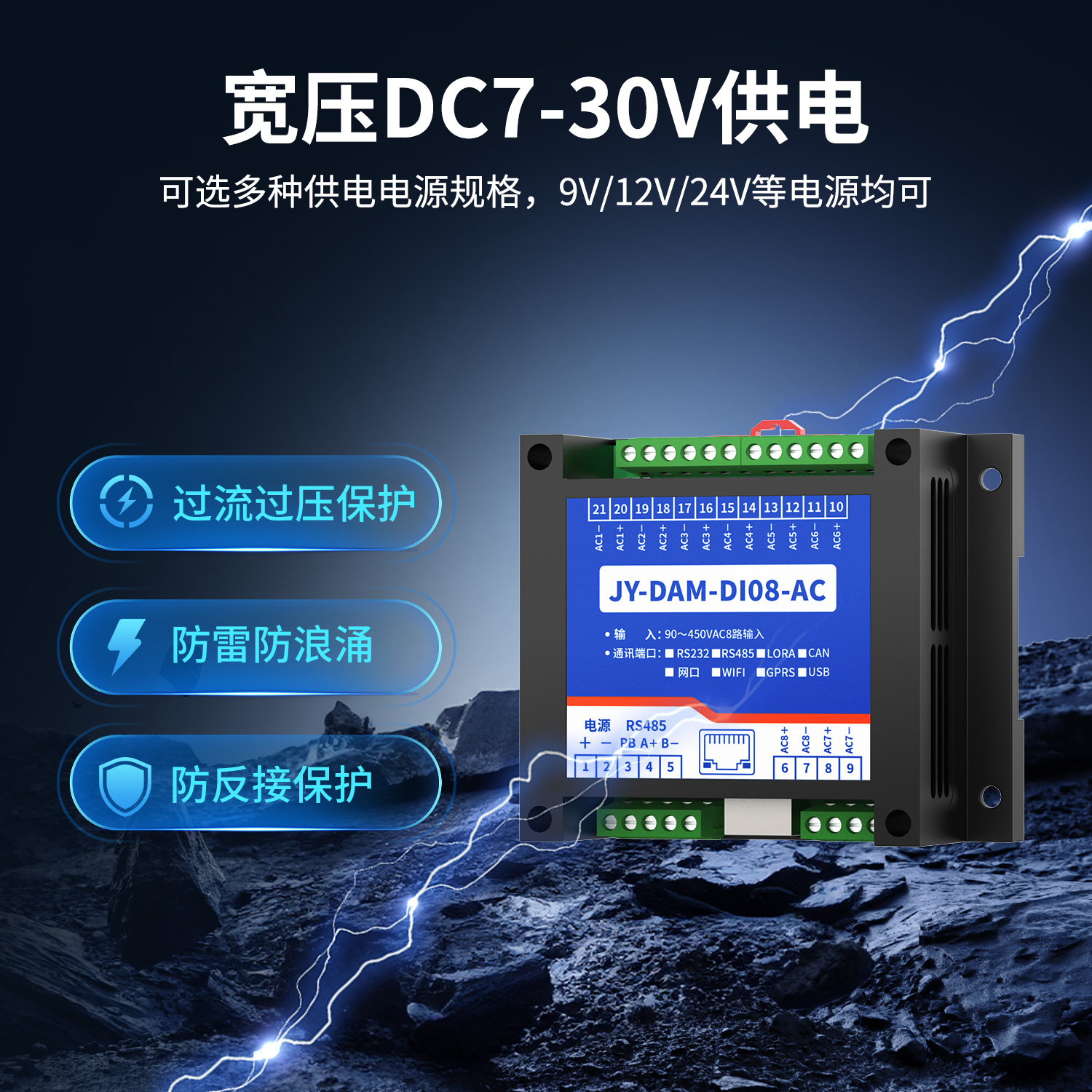

工业现场存在变频器、继电器启停等强电磁干扰，模块支持光电隔离、EMC滤波电路，支持宽电压供电(如DC7~30V)，适应-20℃~60℃的宽温工作环境。

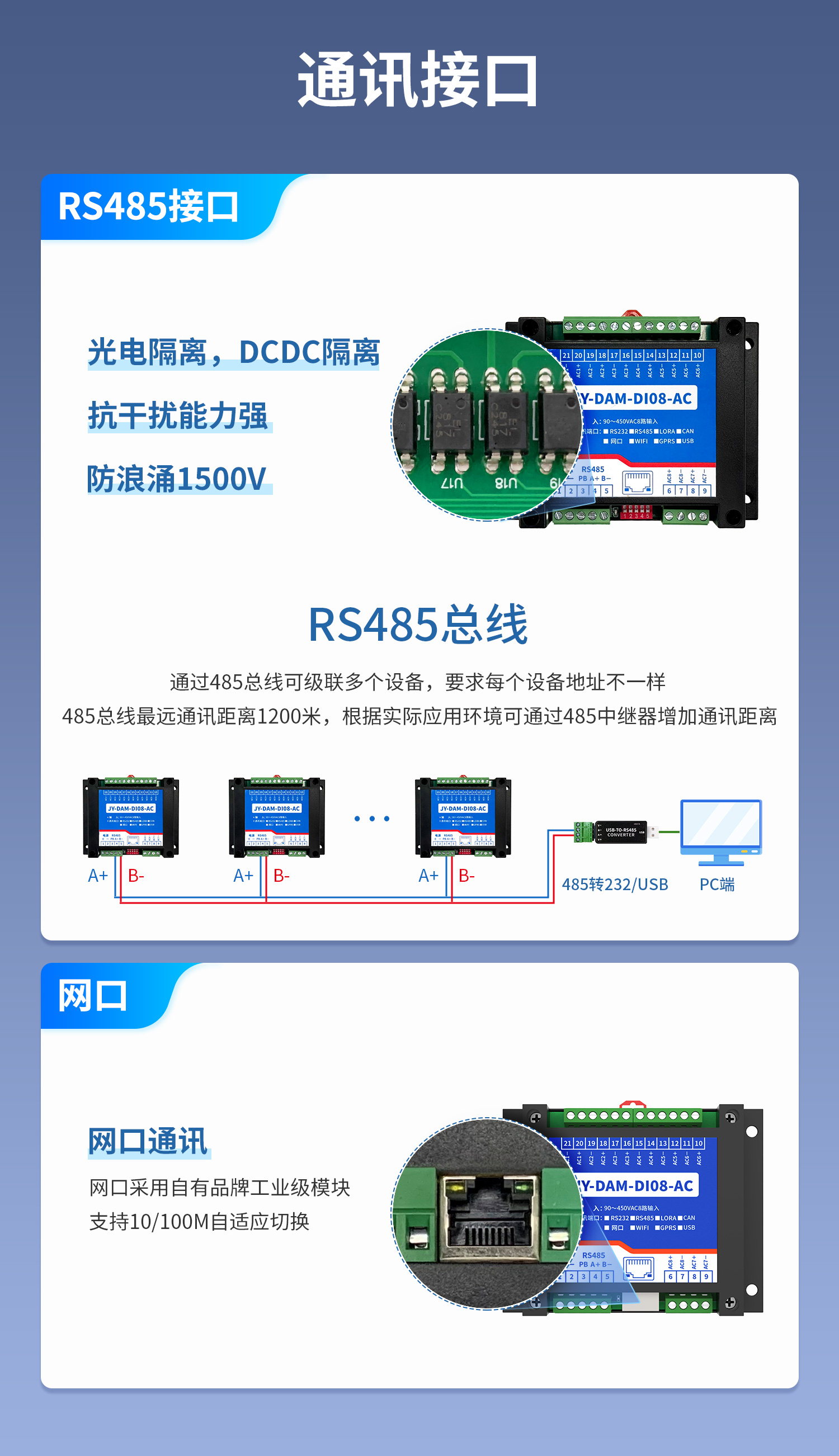

3.标准化通信接口

标配RS485/RJ45端口，通过Modbus-RTU协议、以太网(Modbus-TCP)、LoRa、NB-IoT等无线通信方式，可无缝对接PLC、工控机、工业物联网网关。

4.多回路采集能力

单模块支持1~8路交流信号同时采集，节省安装空间与布线成本，适合配电柜、生产线多设备集中监测场景。

1.工厂配电系统监控与故障报警

工厂总配电室、车间分电箱是电力分配的核心节点，交流状态采集模块可实时监测各回路的电压波动、电流过载、三相不平衡等状态。

当某回路电流超过设定阈值(如电机额定电流的120%)，模块将异常数据上传至SCADA系统，系统自动触发声光报警，同时联动PLC切断故障回路电源，避免设备烧毁或引发火灾。

替代传统人工巡检抄表，将配电故障响应时间从“小时级”缩短至“秒级”，降低非计划停机概率。

2.电机设备运行状态监测

电机是工业生产的“动力心脏”，其运行状态直接影响生产线稳定性。交流状态采集模块可针对性监测电机的输入电气参数，实现非侵入式故障诊断。

通过采集电机运行电流的谐波含量、功率因数变化，判断电机是否存在转子断条、轴承磨损、缺相运行等隐性故障。例如，电机轴承磨损时，负载电流会出现周期性波动，系统可据此提前发出维护报警。

风机、水泵、传送带等连续运行的电机群监测，尤其适合矿山、冶金等恶劣工况下的设备管理。

3.生产线能耗精细化管理

在“双碳”政策下，工业能耗管理成为企业降本增效的关键。交流状态采集模块可实现分设备、分工序的能耗计量。

在生产线各工序的关键设备(如注塑机、机床、烘箱)上部署模块，采集每台设备的实时功率与累计用电量，上传至能耗管理平台。平台通过数据分析，识别“高耗能低效设备”与“空载耗能”环节(如机床待机时的无效耗电)。

为企业提供能耗优化的数据支撑，例如通过调整设备启停时序、替换高耗能设备，实现10%~20%的能耗下降。

4.智能配电柜/开关柜数字化改造

传统配电柜仅具备配电功能，缺乏数据感知能力。集成交流状态采集模块后，可升级为智能配电柜，成为工业物联网的终端节点。

模块内置在配电柜内，采集各路输出的电气参数，通过无线通信上传至云端平台。运维人员可通过手机APP远程查看配电柜运行状态，无需到现场开盖巡检;同时支持故障定位，快速排查“哪一路、哪台设备”出现异常。

使用新能源工厂、数据中心、智能楼宇等对供电可靠性要求高的场所。

5.新能源并网与储能系统监测

在光伏、风电等新能源并网场景中，交流状态采集模块用于监测并网逆变器的输出电压、频率、功率因数，确保并网电能质量符合电网标准。

当新能源发电功率波动过大(如光伏受光照影响功率骤变)，模块实时反馈数据，储能系统根据指令充放电，平抑功率波动，避免对电网造成冲击。

1. 明确测量对象与精度

三相动力设备监控(如大功率电机、配电柜)：需要采集电压、电流、功率、电度等全电量参数，用于能耗管理和设备保护，应选择三相电量采集模块，满足大多数工业计量的需求。

单台设备或回路的电流/状态监控(如风机、水泵)：若侧重电流监测和开关控制，可选择单相电量+开关量一体模块，应关注专用交流电流检测模块，其精度可达0.1%。

2. 评估安装与工作环境

工业现场的温度、湿度、粉尘及电磁干扰是关键。选择时，模块的工作温度范围和EMC(电磁兼容)指标必须严于你的实际环境。

3. 规划系统集成与通信

确定PLC、SCADA等上位机系统支持的通信方式。RS-485 + Modbus RTU是最通用、可靠的选择。若需要长距离、高带宽或直接接入局域网，则需选择支持以太网(Modbus TCP)的模块。

注意安装密度。如果需要监测多个点位，选用支持多路采集(如1-8路电流)或模块化组网的型号，可以节省控制柜空间和布线成本。
