在水文监测、气象观测、地质灾害预警等领域，翻斗雨量传感器是降水量测量的核心一次仪表，其结构设计的科学性直接决定监测数据的精准度与设备稳定性。水利工程领域研究人员指出，该类传感器性能需严格契合国家标准 GB/T 21978.2-2014《降水量观测要求》，其结构体系围绕降水收集、定量翻转、信号触发三大核心功能搭建，各部件的协同配合使设备可实现对雨量的高效精准捕捉与反馈。

从整体结构看，翻斗雨量传感器由外部防护支撑部件和内部核心感应部件构成，两大模块相互嵌套且功能区分明确，同时形成完整的降水测量链路。气象仪器研发领域专家认为，该设备结构布局既兼顾户外复杂环境适应性，又保障内部测量元件的灵敏性。

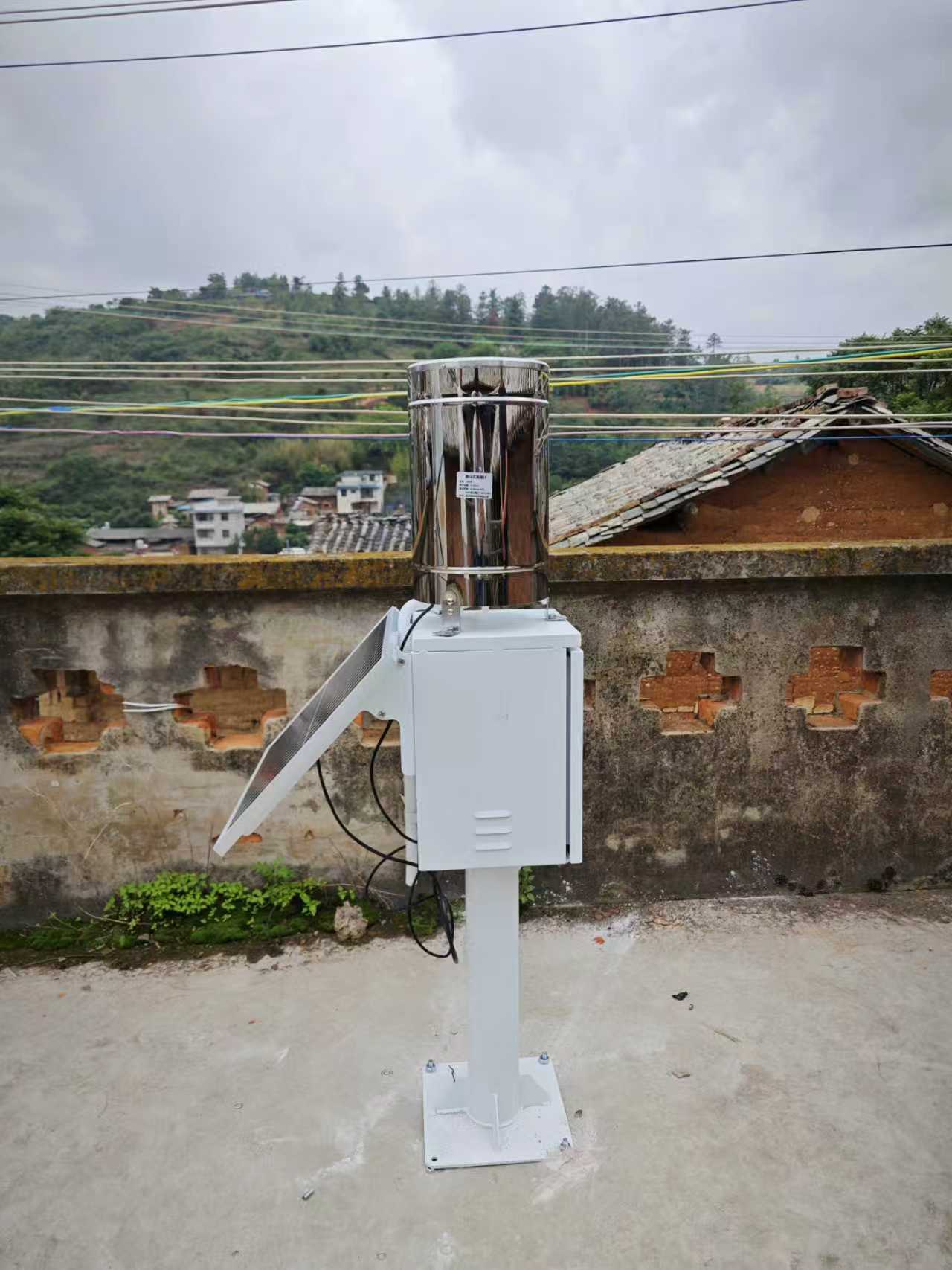

最外层外壳为防护屏障，由耐腐蚀抗老化材质制成，可隔绝风沙、雨雪和紫外线侵蚀，其密封设计能维持内部元件工作环境稳定，避免环境骤变影响测量精度。外壳下方腿部支架可适配不同安装场景高度，底部与雨量计底座相连，支架稳固性可让设备在恶劣天气中保持固定姿态，保障降水收集有效性。

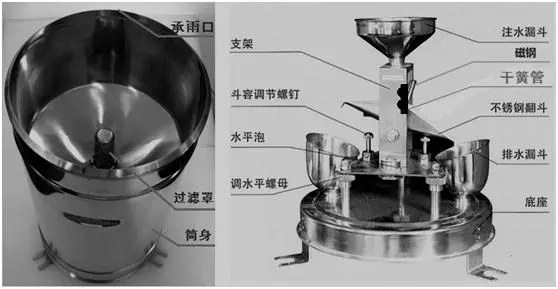

外壳内部自上而下分布着过滤器、集雨器与漏斗。过滤器装在集雨器顶端，细密滤网可拦截降水中的树叶、尘土等杂质，维持水路畅通。集雨器筒口直径为 Φ200mm，该规格经大量实验验证，能保证降水收集的代表性与均匀性。集雨器下方漏斗承担导流作用，锥形设计将降水集中导向翻斗，且内壁经光滑处理，防止降水附着产生测量误差。

翻斗是传感器核心部件，被安装在底座的翻斗轴上，其三维流线型设计配合下垂式弧面导流尖，可让翻水过程更流畅且具备自涤灰尘功能，减少人工清洁频率。翻斗轴套为一体化定位结构，出厂前已完成装配，降低现场安装难度。翻斗内分两个对称斗室，当斗室承接降水量达到 0.2mm 或 0.5mm 的预设阈值时，翻斗会绕轴翻转排水，另一斗室随即承接降水，实现雨量定量测量。

翻斗侧面装有恒磁钢，底座干簧管支架上对应安装干簧管，二者出厂时已调至合适耦合距离。翻斗翻转时恒磁钢移动，磁场变化触发干簧管通断并产生脉冲信号，信号数量与翻转次数呈固定比例，外部设备可通过识别脉冲频次换算实际降水量。底座还装配圆水平泡与信号输出端子，前者辅助完成水平校准，后者将脉冲信号传递至外部终端，脉冲型输出具备抗干扰强、传输距离远的优势。

底座接线端子可实现与外部设备的连接，能承受≤100V 电压与≤0.5A 电流，满足常规监测电气需求，且底部预留安装孔位，可与膨胀螺栓配合完成固定。整体而言，该传感器各部件功能环环相扣，一体化装配与精准元件适配使其测量准确度≤±2%，可在 0mm~4mm/min 雨强范围（最大承受 8mm/min 雨强）内稳定工作，是户外雨量监测的可靠设备。
