同步辐射XAS 扫描吸收边时，实验真正想得到的是。样品吸收光子以后，内层空穴会沿几条不同通道弛豫：有的光继续穿过样品抵达下游探测器，有的以形式离开，有的以形式从表面逸出。三种探测模式都从同一次吸收事件出发，只是读取的末端信号不同。
透射模式荧光模式光子穿透长度电子逸出长度样品成分够高、厚度均一时，给出的 μ(E) 最接近线性吸收；痕量元素埋在厚电极、载体颗粒或反应池里时，更容易保住信噪比；氧化皮层、SEI、吸附物和重构外层更容易先出现在里。三种模式回答的问题因此不同：一个偏整体，一个偏埋藏位点，一个偏最外层。
采样深度差异自吸收、充电或辐照损伤XANES 和 EXAFS 的物理含义并不会因为探测模式而改名，但会随模式变化。表面已经还原、内部仍保持氧化态的颗粒，TEY 里的边位可能先左移，TFY 或透射里的平均边位却移动得更小。同一元素的多模式对照，常用来判断外壳和核心有没有分开演化。
二、透射模式为什么最依赖样品厚度和均一性？
厚度和吸收长度怎样一起决定透射谱？
是光程厚度，是样品在该能量下的吸收能力。若 μt 太小，吸收边跳变不明显；若 μt 太大，后面的探测器几乎收不到光。透射实验因此总是先倒算样品厚度、负载量和窗口材料，再决定能不能做。

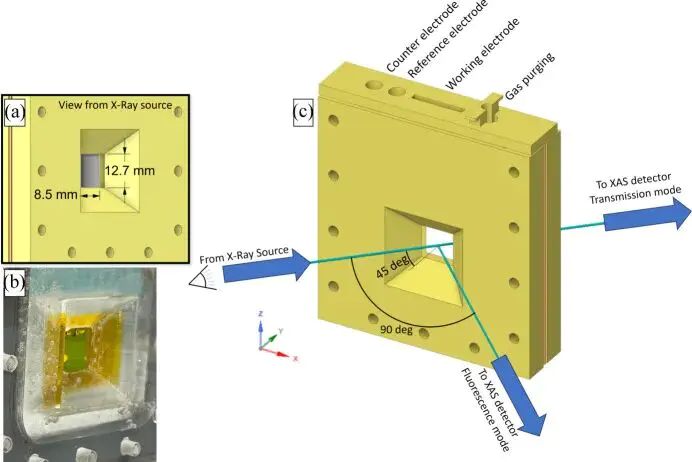

几十纳米到几微米图2. 软 X 射线电池结构以及不同 Mylar 薄膜、Si3N4窗口和 Au 薄膜在相关能区的透过率对比，窗口和液层厚度会直接决定透射模式是否可用。DOI：10.3390/nano6010014
边跳高度白线和振荡的相对变化透射谱最怕哪些样品状态变化？
厚薄不均透射模式的优点是。标准样、均匀薄膜、单相粉末和浓度足够高的压片最容易从透射里直接得到可比的 μ(E)。痕量元素、厚载体和高吸收电解液会先把出射光吃掉，这时继续坚持透射，得到的往往只是信噪比过低或厚度失配后的假谱。
能量标定和参考谱荧光光子为什么能把低含量元素提出来？
辐射弛豫目标元素那一路发射图3. 扫描 Ni L 边时，不同发射能区会给出不同荧光响应，并可进一步构成 O K PFY、Ni L PFY、IPFY 和 TEY 的对照。DOI：10.1038/srep00182
厚颗粒、载体孔道、封装电池和流动反应池荧光模式荧光模式为什么会把峰形压坏？
自吸收和饱和图4. 不同入射/出射几何下的 Ni L 边 PFY 与 IPFY 光谱对比，PFY 会随几何变化出现明显压平，而 IPFY 更接近线性吸收。DOI：10.1038/srep00182
元素和轨道选择性荧光探测器的也会改变结果。硅漂移探测器更适合硬 X 射线多元素环境，光栅或高分辨发射谱更适合软 X 射线里分开邻近发射线。若基体元素的荧光正好压在目标发射附近，背景扣除和发射线选择会直接影响峰高与白线形状。
四、电子产额模式为什么更偏表面和软线实验？
电子产额模式记录的是样品吸收光子后释放出来的电子电流。真正能穿出真空或气氛界面的，多数是。电子在固体中的非弹性散射很强，逸出长度往往只有几纳米到几十纳米，所以 TEY 天然把权重压在最外层。外表面一旦和体相组成不同，TEY 看到的就会先变。
软 X 射线电化学、表面氧化物和薄膜样品常把 TEY 作为首选，因为正好是吸附层、氧化皮层和重构外壳所在的尺度。厚绝缘膜、深液层和导电路径差的样品会让电子回路不稳定，这时 TEY 会先丢失强度，谱形也容易跟着漂。
样品必须有稳定回路电子产额最常遇到哪些实验干扰？

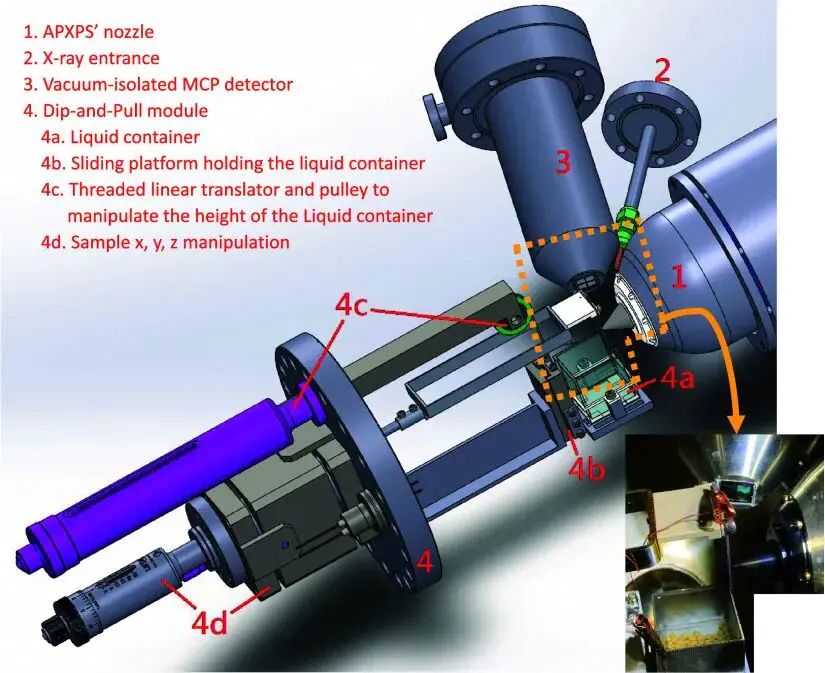

吸附水、碳污染、局部充电和样品导电性图6. 氧化铜在水蒸气中接受软 X 射线照射前后的 TEY 光谱对比，表面敏感通道会直接记录辐照诱导的近表面变化。DOI：10.1021/acs.jpcc.4c01067
TEY、PEY 和 Auger yield做 TEY 时常见的自检动作包括。若谱形随剂量持续漂移，束流效应已经进入结果；若换点后能恢复初始边位和白线，化学变化多半局限在表面被照区域。这种剂量依赖关系本身，也是解释 TEY 数据时必须写清的实验条件。
五、怎样在三种模式之间做选择？
选模式时先把写在同一张表里。3d 金属 L 边、C/N/O K 边这类软 X 射线实验，经常在 TEY 和 TFY/PFY 之间选；过渡金属 K 边和重元素 L 边的硬 X 射线实验，经常在 transmission 和 fluorescence 之间选。模式也不是附属设置，它和线站、样品池和前处理一起决定数据能不能落地。
样品均一、目标元素足够多、光程可控时，最适合做标准谱、线性组合和 EXAFS 拟合基准。元素含量低、反应池厚或样品埋在载体内部时，更有机会保住可测信号。只有最外层几纳米的化学态才是重点时，最先给出表面答案。这一步先决定你拿到的是体相平均谱，还是带有明显表层权重的谱。

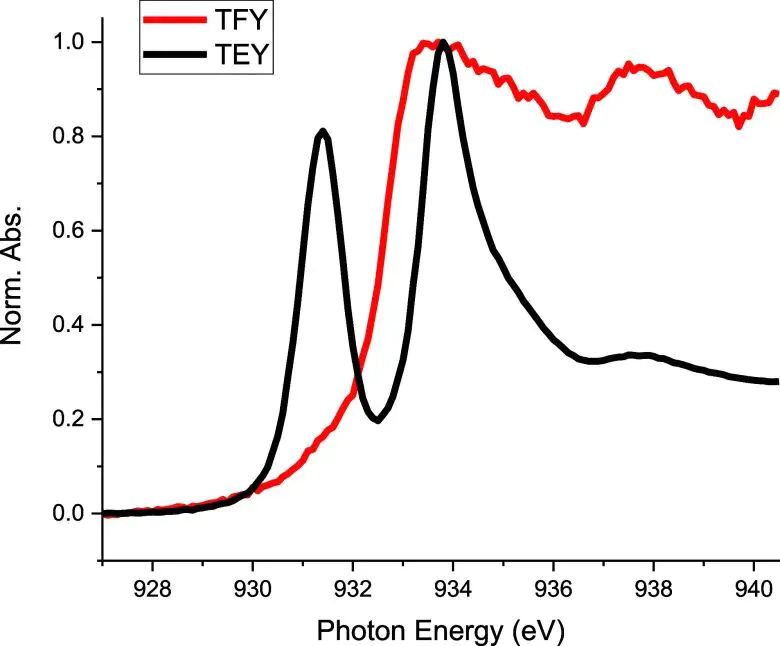

重构催化剂、涂层电极和表面氧化物常把两种模式并用。同一吸收边若在 TEY 中先右移、在 TFY 或透射中变化较弱，外层更先氧化；若透射和荧光同时变化而 TEY 没有额外偏离，主体平均结构占主导。能把这两种情形直接分开。这样判断时就不会把表层先变和整体一起变混成一件事。
自吸收和饱和充电、污染和束流改性同一吸收边若有条件连续做或，判断依据会同时覆盖两种深度。前一组适合确认线性吸收和厚样品偏差，后一组适合把表面壳层和内部主体分开。多模式结果指向同一方向时，XAS 对价态、空态和局域结构的解释才更有把握。
