蓄电池在线监测系统电流互感器（霍尔传感器）安装指导教程

   一、概述

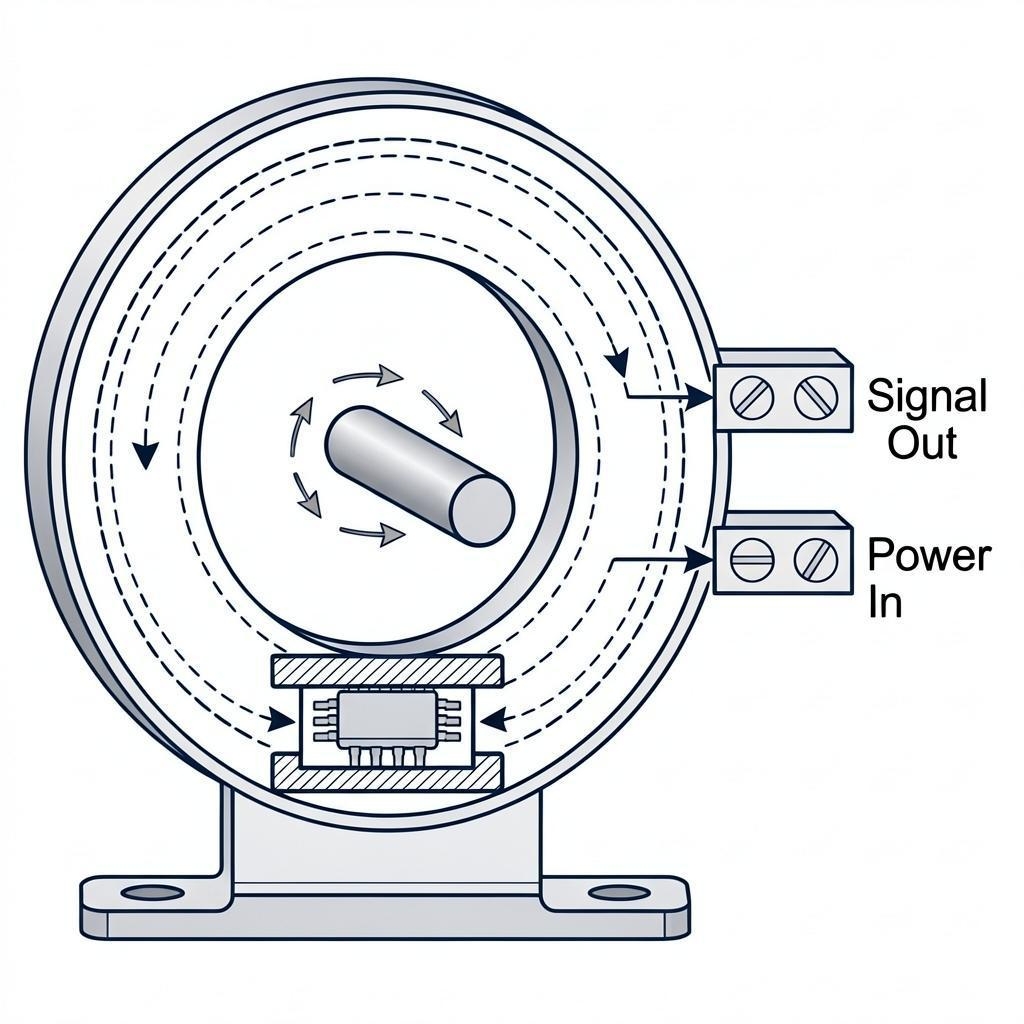

  蓄电池在线监测系统中，电流互感器（电流传感器）用于监测蓄电池组的充放电电流，是评估电池荷电状态（SOC）和健康状态（SOH）的关键设备。目前蓄电池监测系统普遍采用开环（直放式）原理霍尔电流传感器，具有结构紧凑、功耗小、成本较低、响应速度快、抗干扰能力强等优点。本文以霍尔电流传感器为例，详细介绍其安装方法与注意事项。

   二、安装前的准备工作

   2.1 选型确认

  在安装前，需根据现场条件和设备规格确认传感器型号：

  开口式与闭口式选择：传感器有开口和闭口之分。闭口精度更高，但需要在能断电断线的情况下安装；开口精度稍低，但可在不断线的情况下安装。在不能断线的改造项目中应选择开口式传感器（电池巡检系统配置常用为开口式），同时还要考虑以后设备维护时更换传感器是否需要断线。

  量程选择：选择与实际电流匹配的量程，建议覆盖1.2倍工作电流。量程过大会导致精度低，量程过小容易损坏。

  安装环境适配：确认传感器的工作环境温度、湿度等条件是否符合设备要求，普通霍尔传感器工作温度范围通常为25～70℃。

  孔径匹配：选择接近电缆或铜排尺寸的电流传感器，测量效果更好，导线应尽可能填满传感器模块孔径，以获得较好的动态特性和灵敏度。

   2.2 工具与材料准备

   安全防护用具：绝缘手套、绝缘鞋

   安装工具：绝缘螺丝刀、剥线钳、扳手、扎带

   检测工具：万用表、钳形电流表

   材料：屏蔽通信线（RS485）、绝缘胶带、膨胀螺丝或固定支架（根据安装位置）

   相关设备：数据采集单元、监测主机、通信模块等

   2.3 现场勘查与规划

   记录蓄电池组的参数：电池数量、标称电压、总容量、安装方式（柜式/架式）。

   确认安装位置：电池组主回路（正极或负极均可安装，建议安装在总负端便于布线），确保传感器与电池组母线或导线之间无遮挡，且便于后期检修维护。

   规划线缆走向：避开强电线路，减少电磁干扰，预留通风空间。

   2.4 安全注意事项

   安装前应断开蓄电池组与负载的连接，或由专业人员带电作业。

   穿戴绝缘手套，使用绝缘工具，避免金属工具直接接触电池端子引起短路。

   使用霍尔传感器时，必须先接通传感器电源和测量端，再通入原边电流，否则可能产生剩磁影响精度。

   高压电池组需断电操作，或由专业人员严格按照规程进行带电作业。

   三、电流互感器（霍尔传感器）安装步骤

   3.1 安装位置确定

  霍尔电流传感器可安装于电池组主回路的总正端或总负端，建议安装在总负端，便于走线且安全性更高。传感器放置时需要注意电流方向：传感器上的箭头方向应指向电流流出方向。具体来说，若传感器放置在母线总负端，霍尔传感器顶部箭头方向指向电池组总负端。

   3.2 闭口式传感器安装（可用于新装系统）

  闭口式传感器结构为一体式环形，原边导线必须从传感器孔中穿过才能完成测量，因此需要在主回路尚未连接或允许断开的情况下进行安装：

  1.确认系统已断电，主回路断开。

  2.将主回路导线或母排从闭口式传感器的中心孔穿过。

  3.确保导线完全填充传感器孔径，导线位置居中。

  4.用固定支架或螺丝将传感器固定在合适位置（如电池架横梁、机柜内壁等）。

  5.连接传感器的电源线和信号线。

   3.3 开口式传感器安装（适用于改造项目）

  开口式传感器分为上下两个半环，安装时无需断开主回路，特别适用于已投入运行的项目改造：

  1.打开传感器的开口卡扣。

  2.将传感器夹在被测电缆或母排上，确保被测导线位于传感器中心孔位置。

  3.闭合传感器开口，扣紧卡扣，确保传感器闭合严实。

  4.用扎带或固定夹将传感器固定在适当位置，防止松动。

  5.连接传感器的电源线和信号线。

   3.4 接线步骤

  1.电源线连接：霍尔传感器通常需要辅助电源供电（如DC ±12V、±15V 或DC 24V等，具体依据产品规格），按产品说明书将电源正负端正确接入。

  2.信号线连接：传感器的输出信号（通常为420mA、05V或RS485信号）接至采集单元的相应输入端口。

  3.线缆规范：

   电源线和信号线建议采用屏蔽双绞线，以减少电磁干扰。

   线缆沿墙或支架固定，避免被踩或拉扯。

  4.线缆标识：所有线缆两端应使用标签标注清楚（如“总电流传感器信号”“总电流传感器电源”等），方便日后维护和故障排查。

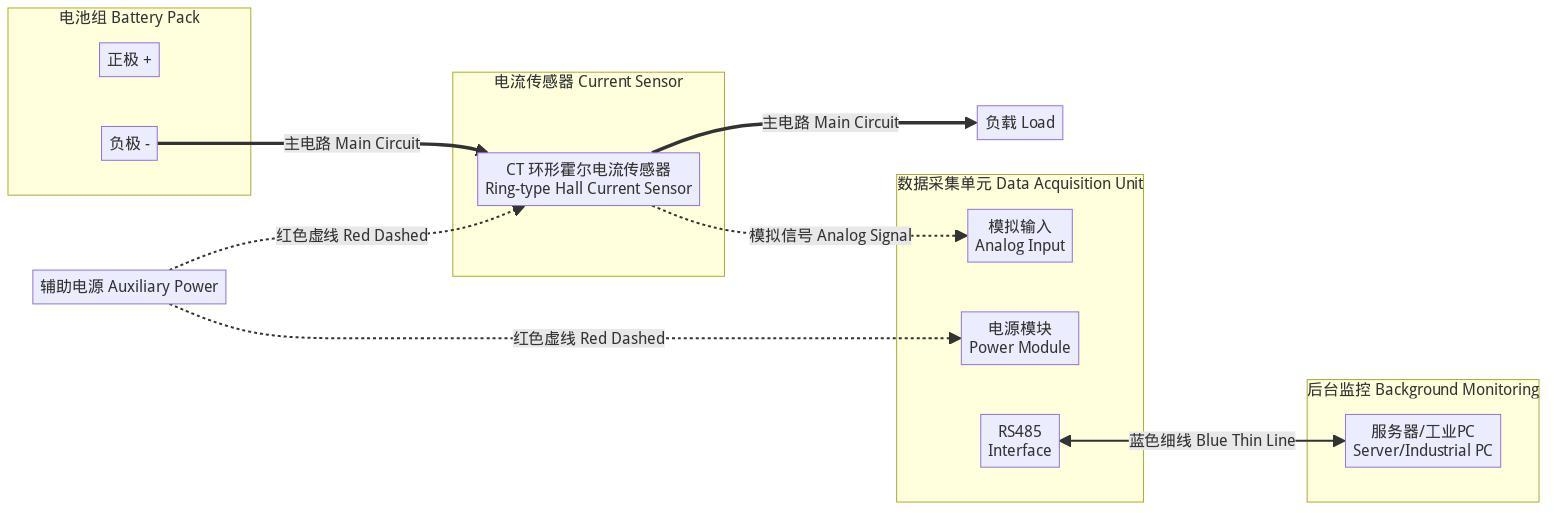

   3.5 系统连接（以典型架构为例）

  电流互感器通常与TA模块（单体电池监测模块）、TC模块（电池组监测模块）配合使用，通过UART总线互联并接到收效模块（数据采集单元）上，再由收效模块通过串口或网络口接入后台服务器。传感器输出信号经采集单元处理，在监控软件中实时显示并记录充放电电流数据。

   四、调试与验收

   4.1 通电测试

   检查所有接线无短路、松动后，接通传感器电源，观察指示灯状态（如有）是否正常。

   启动监测系统，查看主机或软件界面显示的电流读数是否与实测值（用钳形电流表测量比对）基本一致，误差应在设备标称范围内。

   传感器原边电流的测量范围应符合实际工况，且能够正确显示正向（放电）和反向（充电）电流。

   4.2 报警验证

   调节或模拟充放电电流变化，验证系统能否及时响应并记录电流变化数据。

   如系统具备过流报警功能，检查电流超限时能否触发声光或短信报警。

   4.3 记录与验收

   记录传感器型号、安装位置、量程、方向等信息，纳入系统文档。

   确保系统长期运行稳定，电流数据无跳变或异常波动。

   完成调试后，整理安装调试记录，由相关方签字确认。

   五、常见问题与注意事项

   5.1 精度问题

   导线未填满传感器孔径会影响测量精度，安装时应使单根导线填满中心孔。

   原边线圈和副边线圈耦合良好时才能获得较好的动态特性和灵敏度。

   当被测电流远低于额定值时，可考虑原边使用多匝（即导线多绕几圈）来获得较好的测量精度，但需注意安匝数不超过额定值。

   5.2 环境影响

   避免将传感器安装在强磁体或大电流母排附近，防止外部磁场干扰测量结果。

   若存在较强外磁场干扰，可采取调整传感器方向、加装金属屏蔽罩或选用双霍尔元件模块等方式解决。

   避免安装在高温gt;70℃）、高潮湿或有腐蚀性气体的环境中。

   原边馈线温度不应超过80℃。

   5.3 使用和维护

   开口式霍尔传感器精度虽稍低于闭口式，但在改造项目中更为实用。

   定期检查传感器接线是否松动、线缆是否老化，及时维护。

   使用霍尔传感器时，务必遵循“先通电源后通原边电流”的顺序，避免剩磁影响测量精度。

   若发生磁路被磁化的情况，应进行退磁处理：在次边电路不加电源的情况下，在原边线圈中通过同样等级大小的交流电流并逐渐减小其值。

   对于需要监测蓄电池充放电双向电流的应用，应选择能够支持正反向测量（即量程包含正负范围）的传感器。

   六、总结

  电流互感器（霍尔传感器）的安装质量直接影响蓄电池在线监测系统数据的准确性与系统可靠性。安装前应做好充分的勘察选型和工具准备，根据现场条件合理选择开口式或闭口式传感器，安装时严格注意电流方向、导线填满孔径和接线规范，安装后进行调试和验收。严格按照本教程操作，并做好安全防护措施，方可确保传感器长期稳定可靠运行。
