结构与材质

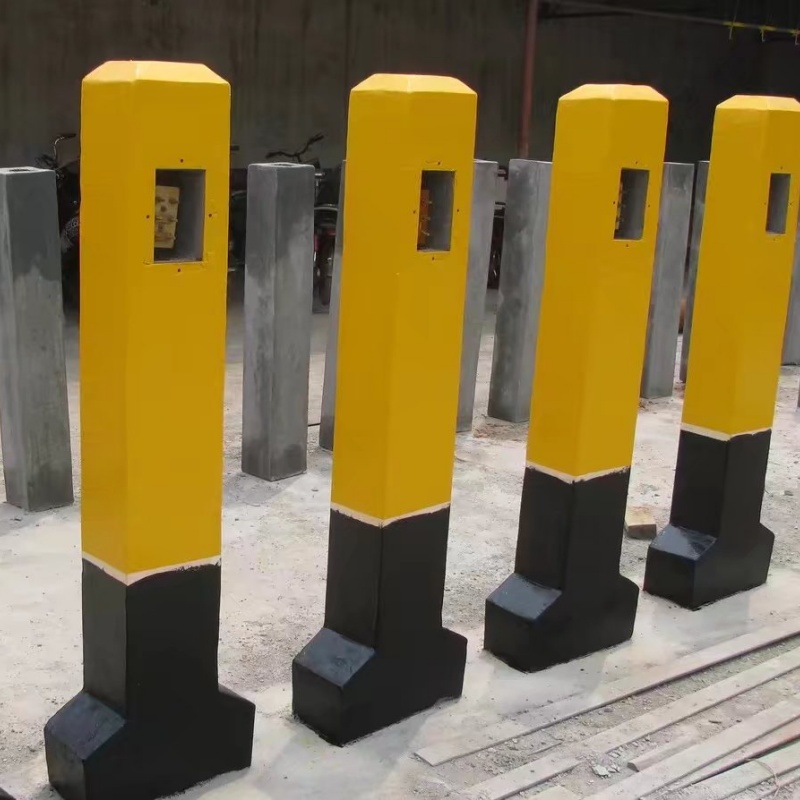

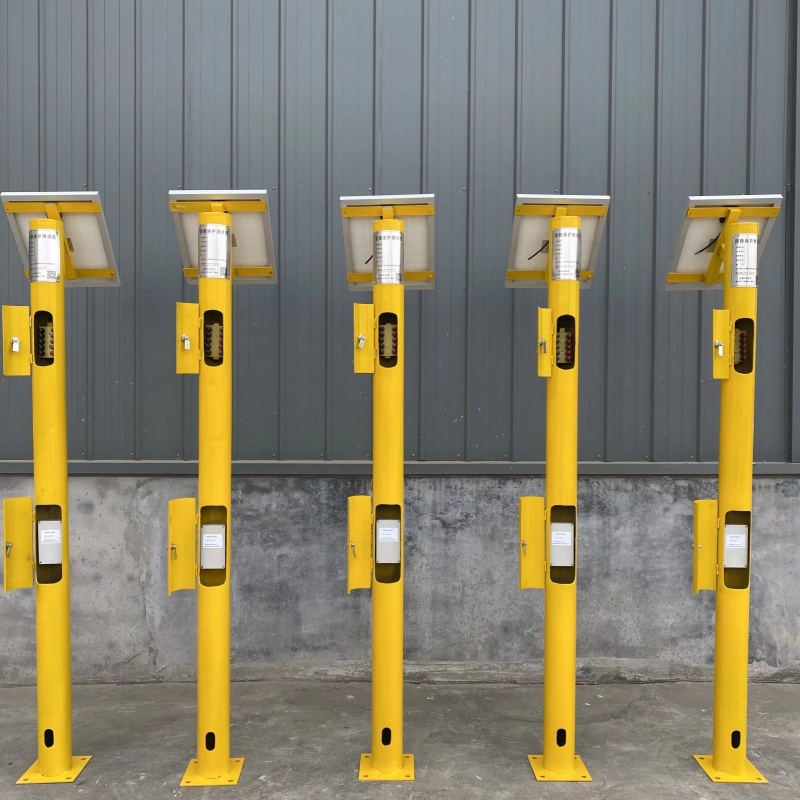

桩体：通常采用碳钢材料制成，常见规格为无缝钢管，如∮108mm×4mm×2000mm（外径 × 壁厚 × 长度）。外壁涂敷防腐涂层，一般为环氧富锌底漆、环氧云铁中间漆和聚氨酯面漆的组合，干膜总厚度≥250μm。

测试接线板：采用环氧绝缘板制作，与桩体绝缘，设有多个铜质接线端子，通常为 6 柱型，适用于连接截面为 2.5-10mm² 的测试电缆。

底板与固定结构：底板由钢板制成，与桩体焊接连接，桩体底部设有固定架，通过钢筋或螺栓与坑槽底部固定，确保桩体垂直稳定。

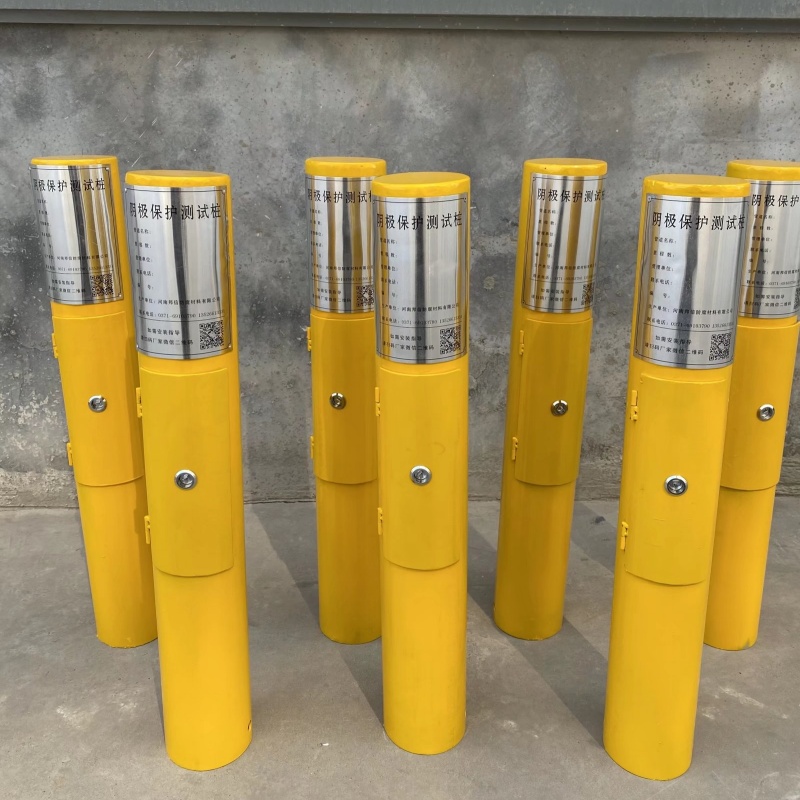

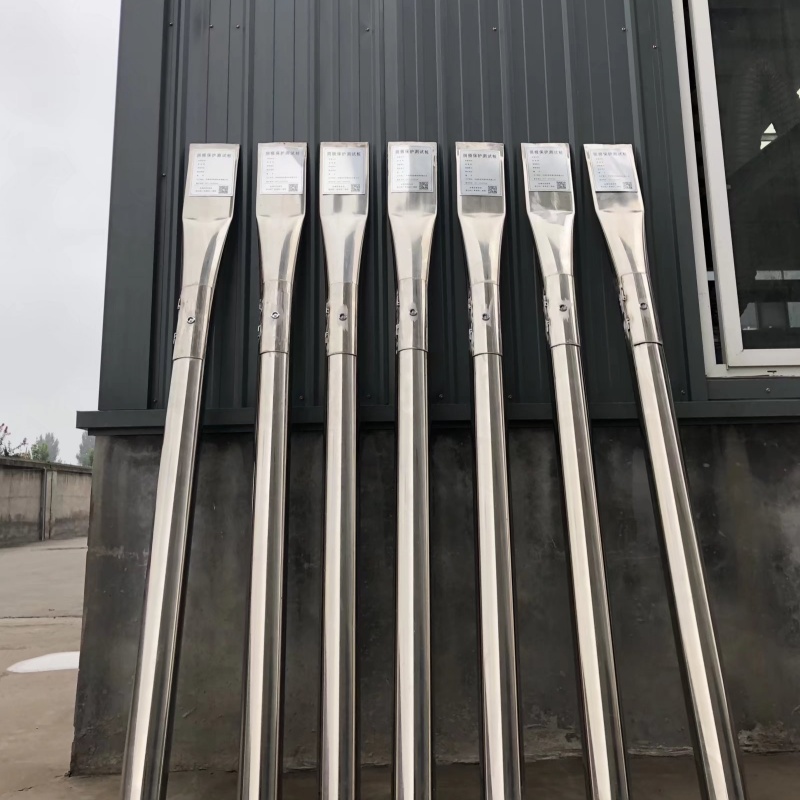

铭牌与防护门：铭牌标注管道名称、里程数、管理单位等信息。防护门采用碳钢或不锈钢材质，配备锁具，防止雨水侵蚀和人为破坏。

功能特点

绝缘性能监测：通过内置传感器实时监测绝缘接头的电绝缘状态，检测绝缘接头的电压降、泄漏电流等参数，判断绝缘性能是否达标，通常要求绝缘电阻≥100kΩ。

高精度测量：采用 24 位 ADC 芯片，电位测量精度达 ±1mV（CSE），电流测量精度 ±0.1%，并支持动态 IR 降补偿，消除土壤电阻变化对测量结果的影响。

抗干扰与防爆设计：内置 EMI 抗干扰滤波电路和防雷电路，适应电磁环境复杂的场景。具备防爆功能，满足易燃易爆环境的使用要求，如 Ex d IIBT4 防爆等级。

智能化管理：集成边缘计算模块，可本地分析数据并生成报告，如绝缘性能评估、故障类型判断等。

安装要求

位置选择：安装在绝缘接头两侧，间距一般不超过 50 米。沿管道每 500-1000m 设一桩，复杂地段如管道交叉点、绝缘接头处加密至 200-300m 一桩。优先布置于小路旁、田埂上等易进入位置，避开地下障碍物及低洼区。

基础处理：坑底铺 150mm 细沙或碎石夯实，桩顶高出地面 500mm，冻土区加深至冻土层以下，坑底尺寸为长 × 宽 = 桩长 ×(桩径 + 200mm)。

接线与防腐：电缆与被保护体焊接后引入测试桩接线端，焊接采用双面焊，焊缝长度≥50mm，焊后涂覆锌喷剂或环氧树脂。桩体焊接部位二次防腐，电缆与桩体接触处垫绝缘橡胶。
