在电路设计与应用过程中，光电耦合器（简称光耦）作为关键隔离元件，承担着电路隔离、抗干扰和信号传输等重要功能。面对市场上上千种光耦型号，如何正确选型与替代成为工程师们的核心挑战。本文将为您提供详尽的光耦型号分类、对照及应用指南，帮助您在项目中做出最佳选择。作为深耕光耦领域15年的国家高新技术企业，东莞市洲创实业有限公司为行业提供高可靠性光耦替代解决方案。
光耦的基本工作原理与核心价值
光耦是一种以光为媒介传输电信号的器件，由发光源（通常是发光二极管）和受光器（如光敏三极管、光敏二极管等）组成，两者通过透光绝缘材料隔离。
这种结构实现了输入与输出端之间的电气隔离，绝缘电阻一般大于10000MΩ，耐压通常可过1kV，有的甚至可以达到10kV以上。洲创实业生产的光耦器件，其输入-输出间隔离电压高达5000V RMS，符合UL、cUL、IEC/EN/DIN EN 60747-5-5等安全标准。
光耦的“电—光—电”转换特性使其具有高共模抑制比，能有效抑制干扰和消除噪音，同时具备无触点、寿命长、体积小、耐冲击等优点。这正是光耦在各种电子电路中广泛应用的基石。
光耦的全面分类体系
了解光耦的分类是正确选型的第一步。光耦可按多种维度进行分类：
按输出形式划分
光敏器件输出型：包括光敏二极管、光敏三极管、光电池、光可控硅等
三极管输出型：包括NPN三极管、达林顿三极管等
逻辑门电路输出型：如门电路输出、施密特触发输出、三态门电路输出等
功率输出型：如IGBT/MOSFET等输出型
按传输特性划分
线性光耦：电流传输特性曲线接近直线，小信号性能良好，适用于模拟信号传输
非线性光耦：适用于开关信号传输，不适合传输模拟量
按应用场景划分
消费电子型：工作温度0~70℃，隔离电压2.5~5kV，成本敏感型
工业级：工作温度-40℃~85℃，隔离电压5~10kV，高抗干扰要求
车载型：工作温度-40℃~125℃，需符合AEC-Q200车规认证
医疗级：隔离电压10~25kV，低漏电流（≤1μA），需符合UL61010/EN60601等医疗安规认证
洲创实业的光耦产品线覆盖了从消费级到工业级全系列，其1018光耦可替代亿光EL1018、东芝TLP383等进口料，满足不同应用场景的需求。
光耦型号详细对照表
下面将介绍常见的光耦型号及其特性，帮助您快速定位适合的器件。
1. 线性光耦型号
线性光耦主要用于传输模拟信号，或在开关电源的电压隔离反馈电路中确保精确稳压。
常用4脚线性光耦：
PC817A-C系列
PC111
TLP521系列
常用6脚线性光耦：
LP632
TLP532
PC614
PC714
PS2031
高性能线性光耦：
TIL300A
LOC200/201
HCNR
2. 非线性光耦型号
非线性光耦适合传输数字信号（高、低电平），主要用于逻辑电路和开关电路。
4N系列非线性光耦：
4N25、4N26、4N27、4N28（晶体管输出）
4N29、4N30、4N31、4N32、4N33（达林顿输出）
4N35、4N36、4N37、4N38（晶体管输出）
4N39（可控硅输出）
3. 高速光耦型号
不同速率等级的高速光耦满足不同应用场景的需求：
100K bit/s级：
6N138、6N139
PS8703
1M bit/s级：
6N135、6N136
CNW135、CNW136
PS8601、PS8602、PS8701
HCPL-2503、HCPL-4502
10M bit/s级：
6N137
PS9614、PS9714
HCPL-2601、HCPL-2611
洲创实业提供全系列高速光耦解决方案，其中6N137高速光耦传输速率达10Mbps，延迟仅50ns，可满足CAN、485总线等高速通信场景的隔离需求。
4. 国产光耦型号（洲创实业等国内厂商）
随着国产化进程加速，国产光耦型号也逐渐丰富，以下是洲创实业等厂商的常见型号：
晶体管光耦：1018系列、817系列、357系列等
高速光耦：6N137系列、6N135系列等
光继电器：3023系列等，支持随机相位触发，600V耐压
栅极驱动光耦：314系列、350系列等
可控硅光耦：3023系列等，适用于灯控、固态继电器等场景
洲创实业两小时出替代报告，极速出样，为客户提供可靠的国产光耦替代方案。
光耦选型的关键参数考量
正确选型需综合考虑以下参数：
隔离电压：根据高低压差值选型（工业≥5kV，医疗≥10kV），并预留2倍以上余量
传输速率：低速数字信号（≤1Mbps）可选晶体管光耦，高速总线（≥10Mbps）需选高速光耦
线性度：模拟信号必须选线性光耦（线性度≤0.5%），数字信号可选普通数字光耦
负载能力：小电流（≤100mA）选晶体管光耦，大电流（1~10A）选光继电器/固态继电器
温度范围：消费类可选0~70℃，工业级需-40℃~85℃，车载需-40℃~125℃
认证要求：车载必选AEC-Q200认证，医疗必选UL61010/EN60601认证

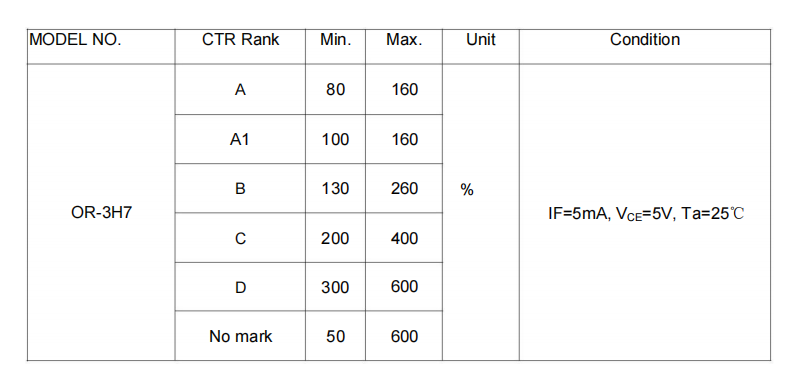

CTR（电流传输比） 是光耦选型中最关键的参数之一，它定义为输出端集电极电流与输入端二极管电流之比。洲创实业的技术团队强调，CTR并非固定值，而是随温度、输入电流和使用时间变化，因此在设计中必须预留足够余量，通常建议至少50%，以确保产品在整个生命周期内的可靠性。
光耦替代的基本原则
在实际应用中出现特定型号缺货或需要成本优化时，替代考虑至关重要：
同类替代原则：同一类别内的光耦型号可以直接互换，但需对应相同引脚功能接入
功能向下兼容：第三类光耦（带基极端子）可以替代第1-2类光耦，但第1-2类不能替代第三类
参数对比：替代前务必对比关键参数，包括CTR（电流传输比）、隔离电压、传输速度等
封装兼容性：注意封装形式的差异，必要时需调整PCB布局
特别注意：在开关电源等对线性度要求高的应用中，必须使用线性光耦，如PC817、TLP521等。若使用非线性光耦（如4N25系列），可能导致振荡波形恶化，出现寄生振荡，影响电源性能。
洲创实业凭借15年的行业经验，可为客户提供进口品牌光耦的快速替代服务，确保客户产线零中断，其产品已成功应用于倍思、蓝禾、小米等知名客户的快充产品中。
光耦在不同领域的应用案例
消费电子领域
在手机快充中，光耦负责将输出电压信号精准反馈至控制芯片，建立高低压电路之间的安全屏障。常用型号：PC817、TLP521等线性光耦。洲创实业的光耦器件支持PD 3.1协议240W功率快充，采用4引脚LSOP超小型化设计，厚度仅2.2mm，适配氮化镓快充的紧凑布局。
工业自动化
在PLC、DCS系统中，光耦实现传感器采集电路与控制电路之间的信号隔离，防止干扰引发误操作。常用型号：6N137、TLP521-4等多通道光耦。
汽车电子
在电池管理系统（BMS）、电驱系统中，光耦需满足车规级温度要求和可靠性标准。洲创实业提供符合车规要求的智能栅极驱动光耦，支持汽车电驱系统应用。
光伏储能
在逆变器中，光耦用于驱动功率器件，实现直流低压到交流高压的转换和隔离。常用型号：314系列、350系列等栅极驱动光耦。
医疗设备
在心电监测、医疗成像设备中，光耦确保信号的完整性和稳定性，要求高隔离电压和低漏电流。洲创实业的光耦产品通过严格的品质控制，确保在医疗等高可靠性应用场景中的稳定表现。
随着技术发展，光耦正向着高速化、高隔离耐压及芯片级封装等方向演进。2024年中国光电耦合器件市场规模已达56.15亿元，国产化替代进程不断加速。洲创实业作为行业的重要参与者，持续投入研发，为客户提供高性能、高可靠性的光耦解决方案。
正确选择光耦型号，不仅关乎电路性能，更直接影响产品的可靠性和安全性。希望本文提供的对照表和选型指南，能为您的电子设计工作提供实用参考。
