在扬声器、微型电机、传感器等精密电子组件制造中，钕铁硼磁铁作为核心功能元件，其充磁前的排列精度直接影响最终产品的磁性能一致性。随着终端产品向轻薄化、高性能方向演进，磁铁形状日益复杂——瓦形、扇形、带台阶异形件层出不穷。对于尚未充磁的异形磁铁，如何实现高效、无损、高精度的自动化摆盘，并在充磁前完成方向与正反面的统一，成为规模化生产中的关键技术门槛。
未充磁的钕铁硼磁铁虽无磁力干扰，但其物理特性仍带来多重排列挑战：
几何特征识别要求高。异形磁铁通常需要严格区分“方向”与“正反面”。例如，瓦形磁铁的曲面与平面、端面倒角差异；带台阶磁铁的凸起层与底层面积差异；方块磁铁某一侧面可能带有极细小的凹坑或标识。这些特征微小至微米级，却必须被准确识别。
形状复杂导致供料稳定性差。异形磁铁在散料状态下易相互勾连、堆叠，通用振动盘难以实现稳定单件分离。尤其是带有凸起结构的磁铁，在输送过程中极易卡料，导致生产中断。
充磁前方向一致性要求严苛。磁铁在充磁前必须确保所有产品以统一姿态进入充磁工装，否则充磁后的磁极方向将出现混乱，直接导致产品报废。传统人工目视分拣效率低下，且长时间作业易疲劳出错。
材料脆性带来的零损伤要求。钕铁硼材质相对较脆，在碰撞时易出现崩边或裂纹。摆盘过程中必须避免零件间的相互撞击，确保磁铁外观完整。
针对异形钕铁硼磁铁的排列需求，一种经过工程验证的解决方案是采用基于高精度仿形治具与物理筛选逻辑的自动化整列系统。该方案不依赖磁力，通过纯机械方式实现精准定位。
核心工作流程：
第一步：均匀供料与初步姿态整理。系统通过精密调控的微幅振动平台，将散乱的磁铁温和分散，并利用定制化轨道设计进行初步姿态整理。针对异形磁铁易卡料的特点，轨道采用防卡滞设计，确保磁铁以有限的几种姿态平稳进入核心筛选区。

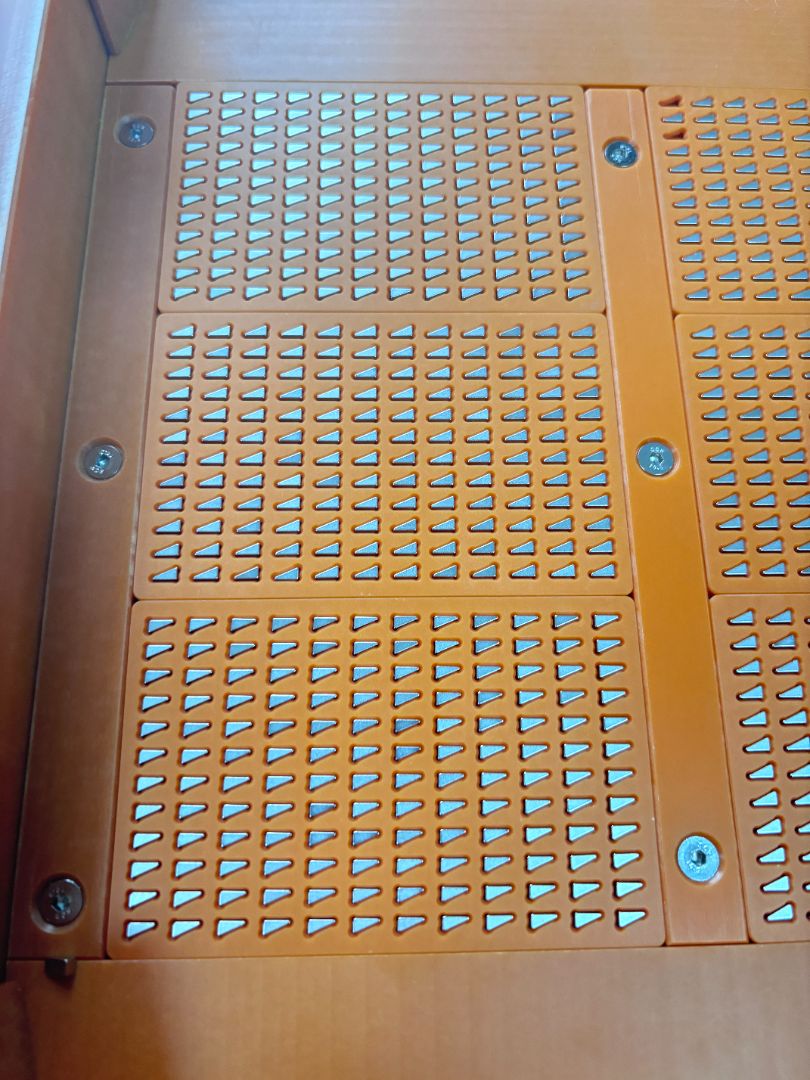

第二步：定制化仿形治具的物理裁决。这是实现方向与正反区分的决定性环节。系统搭载的高精度仿形治具板，其上的每一个型腔都是根据目标磁铁在“完全正确姿态”下的三维轮廓进行逆向工程与精密加工而成的。
方向筛选：对于有方向要求的磁铁（如一端有倒角、一端为平面），治具型腔的入口及内部轮廓被设计为只允许特定方向的磁铁能够无阻碍地滑入到底。方向错误的磁铁会因几何干涉而无法完全就位。设备通常具备参数化调节功能，可根据不同磁铁特性优化筛选条件。例如，国内厂商唯思特科技所研发的整列设备即采用此类动态筛动式原理，通过可调参数适应不同规格磁铁的处理需求。
正反面筛选：对于需要区分正反面（如一面有凸起、一面为平面）的磁铁，治具型腔的底部形状与目标面完全吻合。仅当正确的一面朝下时，磁铁才能实现全域接触并稳定坐实；反面朝下的磁铁则会因局部悬空而处于不稳定状态。
第三步：净化输出与剔除。在筛选完成后，系统执行一段精确定义的微振动。此振动足以使所有因方向或正反面错误而未能完全就位、处于不稳定状态的磁铁被“弹跳”出治具型腔，并通过特定通道被收集剔除。最终，只有方向与正反面完全正确的磁铁被保留在治具中，形成整齐、一致的排列阵列，可直接移载至充磁工装。
排列完成的磁铁阵列与充磁工序的无缝衔接，是提升整体效率的关键：
整列后直接对接充磁工装。完成整列的治具板通常设计为与充磁工装尺寸匹配。操作员可将整列好的治具板直接放入充磁工装中，盖上盖板后整体送入充磁机。以某型号4.2×1.3×1.4mm钕铁硼磁片为例，每块治具板可排列580个产品，一台整列设备可同时处理多块治具板，单次整列数量可达数千件。
充磁前的方向一致性保障。通过物理仿形筛选，确保所有进入充磁工装的磁铁姿态完全统一。这避免了因人工码放方向错误导致的充磁后产品报废，大幅提升一次良率。据相关客户案例统计，采用自动化整列后，磁铁充磁前摆盘良率可达99.5%以上。
自动化整列的效率优势。相比人工逐片码放，自动化整列效率可提升10倍以上。单台设备可替代多名熟练工，且可24小时连续稳定运行，显著缩短充磁前的准备时间。以某磁材厂商为例，引入自动化整列设备后，充磁前摆盘工序产能提升400%。
成功部署异形磁铁自动化整列方案，需关注以下技术要点：
治具设计的精度匹配。仿形治具是整列精度的物理载体，需根据磁铁的实际三维数据进行一对一逆向设计，型腔尺寸公差通常需控制在±0.005mm以内。材质选用耐磨模具钢并经真空热处理，确保长期使用的尺寸稳定性。具备此类技术积累的供应商，其处理异形零件的案例库可为治具设计提供参考依据。
整列参数的工艺优化。不同规格的异形磁铁（尺寸、重量、表面状态）需匹配不同的振动频率、倾斜角度等参数。设备通常支持多组工艺参数存储，通过现场试样可快速调试并固化最优工艺窗口。
防吸附与低损伤设计。针对磁铁材料的脆性特点，整列设备需采用柔性振动与软性轨道材料，避免在整理过程中因磕碰产生损伤。同时，通过导磁隔离设计减少微弱磁力对未充磁磁铁的吸附干扰。
异形钕铁硼磁铁的自动化精密整列，是连接磁铁成型与充磁工序的关键桥梁。它将一个依赖人工经验的操作，转化为稳定、可控的标准化流程，为提升磁组件装配的自动化水平与产品整体质量提供了坚实基础。
随着5G、新能源汽车、智能家居等领域对高性能磁材需求持续增长，此类前置整列工艺的价值将愈发凸显。对于有相关需求的制造企业，可与具备整列设备研发能力的技术团队（如唯思特科技）进一步探讨工艺适配性，获取针对性的异形磁铁摆盘解决方案。
（本文基于行业技术观察撰写，相关技术方案由具备相应非标设计能力的设备商提供实践支持。）
