QZ型抓斗桥式起重机，又称天车、行车或抓斗起重机，也被称为抓斗吊、抓斗天车、双梁抓斗桥式起重机或桥式抓斗起重机。它是桥式起重机的一种特殊类型，通过抓斗装置代替普通吊钩，专门用于散装物料（如煤炭、矿石、沙子、谷物等）的搬运、堆垛和装车作业。本文山东宏孚科技小编将为大家讲解QZ型抓斗桥式起重机的核心工作原理与具体操作过程：

一、定义与型号解读

型号含义： “Q”代表“桥式起重机”； “Z”代表“抓斗”。因此，“QZ”即“抓斗桥式起重机”。

核心定义： 它是一种在固定跨度的轨道上运行，并利用特制的抓斗作为取物装置，对煤炭、矿石、砂石、粮食、化肥等散货进行有效装卸、堆垛和转运的工业起重机。

二、QZ型抓斗桥式起重机核心结构与工作原理

1、整体结构框架：

桥架（大梁）： 横跨于车间或料场上空的主梁结构，支撑所有活动部件。

大车运行机构： 驱动整个起重机沿厂房两侧的轨道做纵向（前后）运动。

小车运行机构： 驱动小车（含起升机构和抓斗）沿桥架上的轨道做横向（左右）运动。

起升开闭机构（核心）： 这是抓斗起重机的“心脏”，通常由两台电机（或一台双输出轴电机）驱动两个卷筒——支持卷筒和闭合卷筒，通过钢丝绳的收放控制抓斗。

2、工作原理

QZ型抓斗桥式起重机的工作原理围绕 “支持绳”与“闭合绳”的协同控制展开。这两组钢丝绳分别由独立的驱动系统（通常为双卷筒机构）操作：

支持绳：负责承担抓斗及物料的全部重量，控制抓斗的整体升降。

闭合绳：通过滑轮组联动抓斗的颚板（斗瓣），控制抓斗的开启与闭合。

一个完整的作业循环包括：空斗下降→抓取物料（闭合绳收紧）→满载上升（双绳同步）→移动定位→卸料（闭合绳释放）→复位。这种设计使得抓斗能适应多种散料环境，动作流畅且可靠。通过三维运动（大车纵向、小车横向、抓斗升降），起重机可覆盖整个作业区域，实现准确操作。

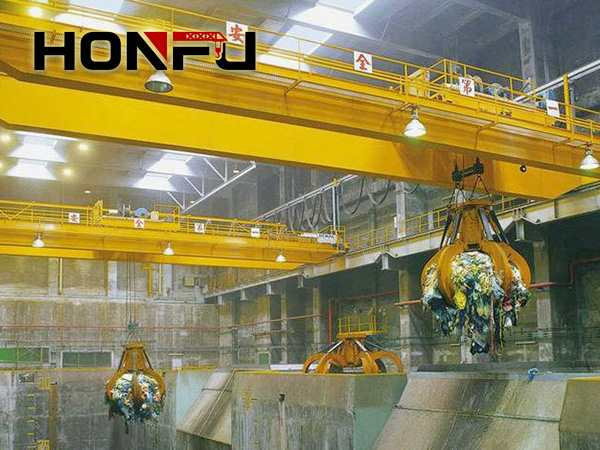

QZ型抓斗桥式起重机-宏孚科技

三、QZ型抓斗桥式起重机安全操作规程

1、操作前的必要准备

人员资质：操作人员必须持有有效的特种作业操作证，具备相应操作资质

安全防护：穿戴合体工作服（做到"三紧"）、绝缘鞋、安全帽、安全带（登高作业时）

2、设备检查：

全面检查起重机各部件，包括电气系统、钢丝绳、制动系统等

进行空车试运转，检查各联锁开关和限位开关的动作灵敏性

确认周围环境安全，无障碍物

3、操作过程规范

操作原则：做到"稳、准、快、安全、合理"

警告信号：在以下情况必须发出警告信号：

起动前

靠近相邻同跨起重机时

吊物起升或下降时

吊物接近地面工作人员时

在吊运通道上方运行时

发生设备故障时

4、安全操作要点：

严禁吊运物品从人头上方通过或停留

运行过程中吊物应高过地面zui高设备0.5米

不准用限位开关、联锁开关做断电停车操作

吊物时只听专职人员指挥，但对任何人发出的停车信号必须立即执行

发现钢丝绳达到报废标准时，必须立即停止使用

5、操作后注意事项

操作完毕后，将抓斗安全放置在地面

关闭起重机电源，确保设备处于停止状态

做好日常维护保养，包括清洁和润滑等工作

记录操作情况，及时上报异常问题

四、山东宏孚科技有限公司优势解析

山东宏孚科技有限公司是一家专业生产起重设备的企业，致力于为用户提供可靠的起重设备解决方案。其在抓斗桥式起重机领域的优势体现在以下方面：

1、技术研发能力：公司注重产品创新，拥有专业的技术团队，能够根据客户需求定制解决方案，优化起重机结构设计，提升设备适应性。

2、产品质量控制：从原材料采购到生产组装，公司实施严格的质量管理流程，确保产品符合相关标准，运行稳定。

3、定制化服务：可根据客户具体作业场景、空间尺寸和载重需求，提供从方案设计、产品制造到安装调试的一体化服务，满足不同应用场景的需要。

4、售后服务支持：提供安装指导、操作培训和定期维护服务，帮助客户有效使用设备，减少停机时间。

5、市场应用广泛：产品已覆盖全国30多个省市，并出口至巴西、伊朗、巴基斯坦、尼日利亚等国家，获得国内外用户的认可。

结语：

QZ型抓斗桥式起重机作为现代工业生产中不可或缺的物料搬运设备，其安全操作和规范使用至关重要。正确理解工作原理、严格遵守操作规程，不仅能提高工作效率，更能保障作业人员的安全。

山东宏孚科技有限公司凭借其专业技术和完善的售后服务体系，为用户提供可靠的起重设备和专业支持。如果您对抓斗桥式起重机有进一步需求或疑问，欢迎了解咨询。
