冲击压路机冲击碾压施工方式与压实检测技术
1 冲击碾压技术概述
冲击碾压技术是岩土工程压实领域的一项重要创新，它通过非圆形碾压轮在牵引设备的带动下，将位能落差与行驶动能转化为集中的冲击能量，实现对土石材料的高振幅、低频率连续冲击作业。这种技术起源于上世纪末，经过二十多年的发展，已成为高速公路、铁路、机场等大型工程中基础压实的关键工艺。

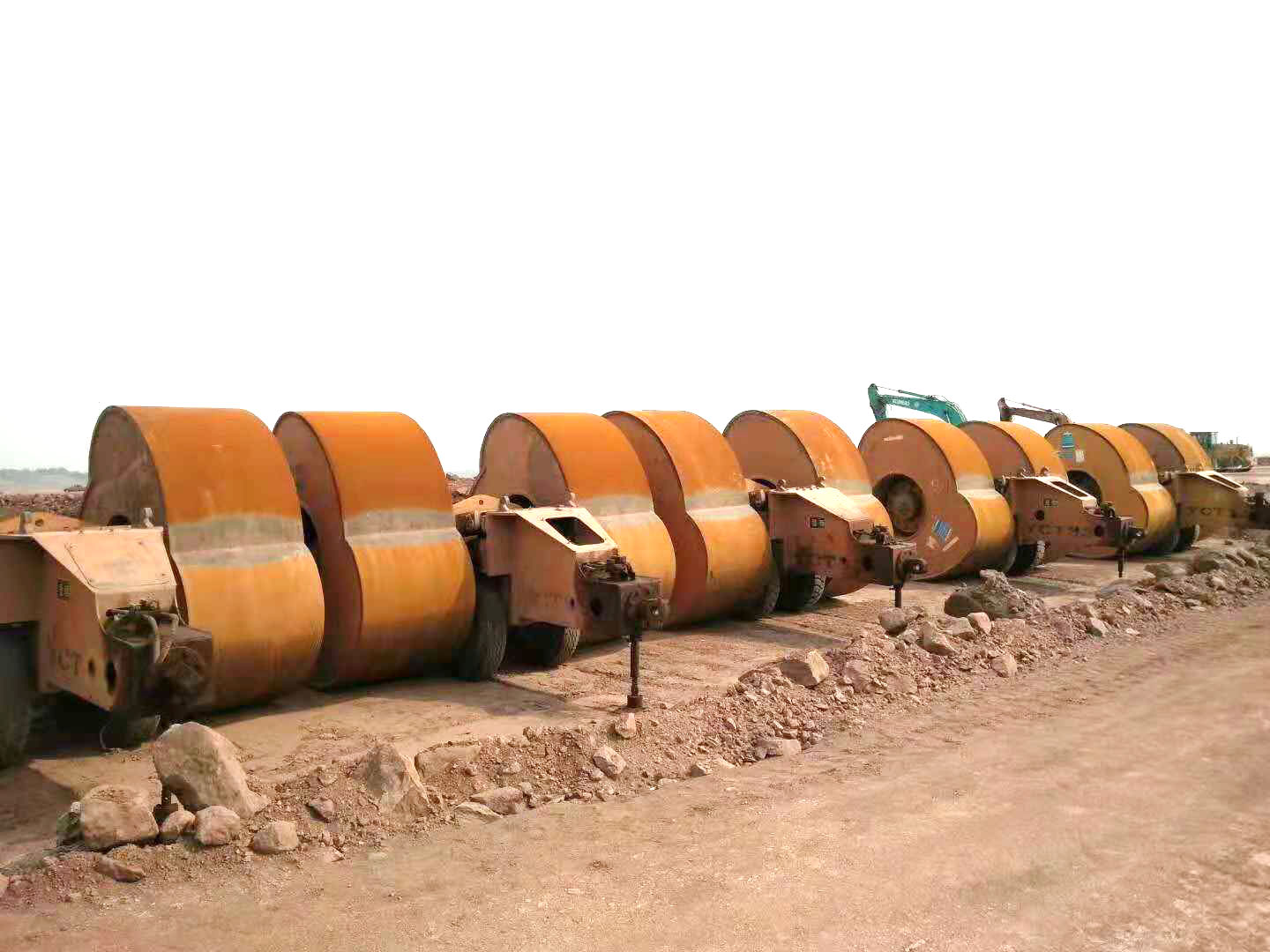

冲击压路机
与传统的振动压路机相比，冲击压路机最显著的特点是其冲击力巨大。以常见的25KJ三边形双轮冲击压路机为例，其双轮静重达12吨，在12km/h的最佳行驶速度下，可对地面产生200-250吨的集中冲击力，相当于1111-1543kPa的压强。这种高强度冲击力以周期性方式作用于地面，产生的冲击波会向深层土体传播，具有地震波的特性，能使深层土体密实度持续增加。
冲击碾压技术的核心优势在于其显著的压实深度。研究表明，冲击碾压的有效压实厚度视不同土石材料可达1.0-1.5米，远超传统振动压实机械的压实深度。这使得该技术特别适用于高填方路基、大型基础等地基处理工程，能够有效减少工后沉降，提高路基整体强度和均匀性。
2 冲击碾压施工方式
冲击压路机
2.1 施工准备与设备配置
冲击碾压施工前需进行详细的现场勘察与准备工作。首先要对施工区域进行测量放样，明确碾压范围和边界标志。同时需进行土质分析，确定填料类型和特性，为后续的碾压参数选择提供依据。
设备配置方面，冲击碾压系统主要由牵引设备和冲击压路机两部分组成。常用的25KJ三边形冲击压路机双轮各宽0.9米，两轮内边距1.17米。牵引设备通常选用大功率拖拉机或专用牵引车，需具备足够的牵引力和稳定性，以保证冲击压路机能够维持稳定的工作速度。
施工前还需对现场进行清理与整平，移除表层杂物、有机物等不适合的材料。对于细粒土路基，需先进行填土稳压与整平处理，为冲击碾压创造良好工作面。
2.2 冲击碾压工艺流程
冲击碾压施工采用独特的工艺模式，不同于传统压路机"压半轮或部分重叠碾压"的方法。其标准工艺流程如下：
定位与起步：将冲击压路机就位，牵引车缓慢起步，逐步加速至工作速度。冲击碾压的最佳速度一般为10-12km/h。
冲击压路机
碾压轨迹控制：冲击压路机双轮内边距1.17米，行驶两次为一遍，冲碾宽度为4米。施工中需采用交错式碾压轨迹，即第二遍的碾压位置相对第一遍向内偏移0.2米，确保全覆盖无死角。
碾压遍数控制：每次施工以单双两遍为一冲压单元，通过调整转弯半径，实现对波峰与波谷的交替冲碾。通常建议按顺时针与逆时针方向每五遍进行交换作业，以保证碾压均匀性。
碾压深度控制：根据填料类型和压实要求，控制每层的压实厚度。对于填石路基，冲击碾压每层压实厚度可达1米；而对于细粒土路基，则需根据实际情况适当调整。
2.3 特殊工况施工要点
在不同工程条件下，冲击碾压工艺需相应调整：
高填方路基：采用分层冲击碾压工艺，每层厚度根据试验确定。如北京八达岭高速公路34米高填方路基，采用冲击碾压每层压实厚度1米，平均压实度达重型标准95%。
桥头路段处理：桥台背等区域是路基沉降的高发区，冲击碾压可有效提高这些区域的压实度。研究表明，冲击碾压能使路堤工后沉降率降至0.1-0.15%，显著减少差异沉降引发的裂缝。
石质填料压实：对于填石路基，冲击碾压可使石料间更紧密嵌锁，提高整体稳定性。施工中需适当增加碾压遍数，以保证冲击能量充分传递至深层。
冲击压路机
3 冲击碾压效果检测方法
3.1 常规检测指标与方法
冲击碾压效果的评估需结合多项指标，常用的检测方法包括：
沉降量观测：这是最直观的检测指标。在碾压过程中，定期测量地面高程变化，计算沉降量。数据显示，在国内多个高速公路项目中，原已达标的路基经冲击补压20遍后，平均沉降量为5.0-7.0厘米。当沉降量小于5.0厘米时，表明原路基压实质量优良。
压实度检测：通过灌砂法、环刀法等传统方法测定土体密度，计算压实度。冲击碾压能使路基达到重型标准90%以上压实度。
弯沉值测试：采用落锤式弯沉仪(FWD)或贝克曼梁等设备测定路基弯沉值，评估其刚度。工程实例表明，路基冲击碾压20遍后，弹性模量值可从180MPa提高至228MPa。
以下为冲击碾压前后各项指标变化的典型数据：
检测指标 冲击碾压前 冲击碾压20遍后 改善幅度
冲击压路机
沉降量(厘米) - 5.0-7.0 -
平均弹性模量(MPa) 180 228 +26.7%
弯沉值(0.01mm) 220 183 -16.8%
有效压实深度(米) 常规设备0.3-0.5 1.0-1.5 +200%以上
3.2 实时检测技术进展
传统检测方法具有滞后性和点状抽样的局限性，难以全面反映压实质量。随着技术进步，实时检测技术已成为发展方向：
传感器技术应用：在压路机碾压轮上安装振动传感器，实时采集振动信号，通过分析信号特征评估压实状态。一种基于频谱和振幅的监测方法通过提取各阶次谐波的振幅值，计算得到压实评价指标CEV值。
GPS定位技术：通过安装在碾压机顶部的GPS接收机，利用实时动态差分技术(RTK)，实时采集碾压机位置坐标，其水平精度可达1-3厘米，垂直精度2-5厘米。结合网格化管理，可精确控制碾压遍数和轨迹。
智能压实系统：集成了传感器技术、GPS定位和数据处理系统的智能压实监控体系，能够实时显示碾压遍数、压实度等参数，实现司机、承包商、监理和业主的共同参与与监督。
3.3 检测标准与质量控制
冲击碾压检测需遵循相关标准规范，包括：
过程控制标准：确定合理的碾压遍数、行驶速度和搭接宽度等参数。研究表明，各种土石路基冲碾20-40遍可以形成厚1.0-1.5米的均匀加固层。
质量验收标准：按照行业规范进行最终验收。如沥青混合料压实度检测可参考EN 12697-33标准，采用碾压机制备样本。
数据记录与分析：完整的检测报告应包括机械性能测试、理化指标分析等多方面数据。重型碾压机检测一般可在7-10个工作日出具报告。
冲击压路机
4 工程应用与效益分析
冲击碾压技术已在众多工程中取得显著成效：
减少工后沉降：工程监测表明，冲击碾压可使路堤工后沉降率降至0.1-0.15%，远低于常规碾压的0.4%，有效避免差异变形引发的裂缝。
提高路基强度：大量工程实测数据显示，冲击碾压后路基弹性模量可提高20%以上，弯沉值显著降低。
经济效益显著：虽然冲击碾压设备初期投资较高，但其施工效率高、压实效果好，能有效减少后期维护费用，全寿命周期成本优势明显。
以北京八达岭高速公路工程为例，34米高填方路基经过冲击碾压处理后，完工一年后沉降量仅为32-44毫米，沉降率仅为0.12-0.14%，远低于传统工艺。
5 结语
冲击压路机
冲击碾压技术以其独特的冲击压实机理和显著的工程效益，已成为现代路基施工中不可或缺的重要工艺。其冲击碾压施工方式通过科学的轨迹控制和遍数管理，能够实现深层土体的有效压实；而实时检测技术的发展则使压实质量监控更加精准高效。
随着智能化、信息化技术的不断融入，冲击碾压技术正朝着实时监控、智能反馈、自适应调整的方向发展。未来，基于大数据和人工智能的压实控制系统将进一步提升冲击碾压的施工质量与效率，为基础设施建设提供更加可靠的技术支撑。
