在市政地下工程中，施工缝、变形缝是防水薄弱环节，钢板止水带凭借其刚性阻断能力，成为阻断渗水路径的核心构件，广泛应用于地下室、综合管廊、隧道等防水等级≥P6的工程。其防水效能依赖全流程精细化管控，需严格遵循“材料达标、定位精准、焊接严密、验收规范”原则，才能构建可靠的防水屏障。

一、前期准备：筑牢防水基础

材料质量是防水工程的前提，需严格执行进场验收制度。钢板止水带优先选用Q235B材质，厚度偏差控制在±0.5mm内，表面无锈蚀、变形，锈蚀深度不得超过0.1mm，每200m抽样1组检测厚度与平整度，合格后方可使用。焊条需与钢板材质匹配，同时配套检查出厂合格证与性能检测报告，杜绝使用过期或不合格材料。

技术准备需落实“三级交底”，明确施工方案与质量标准。专项方案需经审批，注明止水带安装位置、焊接参数、检测计划等核心内容，危大工程还需附专家论证意见。交底内容需覆盖垂直度偏差≤1°、搭接长度≥200mm等关键指标，确保作业人员掌握节点做法与通病防控措施。

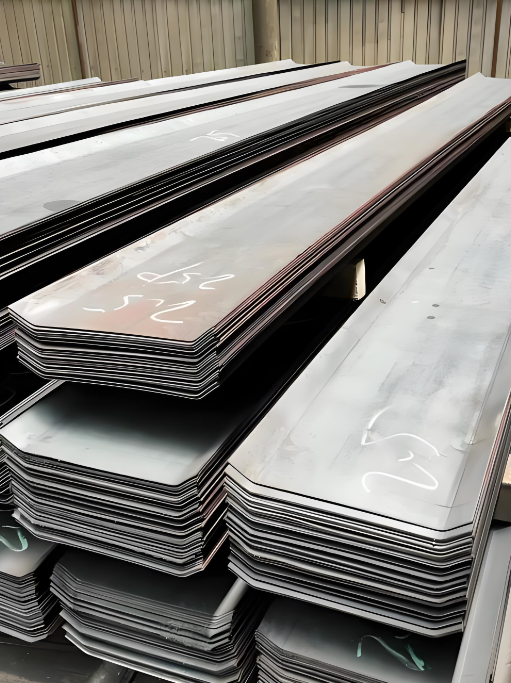

市政工程钢板止水带应用要点 防水施工关键

二、核心施工：把控关键工序

安装时需保证钢板止水带中心线与施工缝重合，中心线位置偏差≤5mm，垂直度偏差≤10mm/m。采用Φ12化学锚栓或钢筋支架固定，支架间距≤400mm，确保钢板稳固无松动，避免混凝土浇筑时移位。钢板纵向搭接长度不低于200mm，横向接缝需错开1m以上，转角处采用整体弯折处理，严禁拼接。

焊接质量直接决定防水效果，搭接处需采用双面满焊，焊缝高度≥钢板厚度且不低于6mm，无夹渣、气孔、咬边等缺陷，咬边深度≤0.5mm、长度不超过焊缝总长的10%。冬季施工环境温度＜5℃时，焊接前需预热钢板至80℃以上，焊后采取岩棉保温措施。每道焊缝经焊工自检、质检员复检后，按每50道焊缝抽样1道进行渗透检测，确保无渗漏。

后浇带处采用“钢板止水带+外贴式止水带”双重防水，浇筑补偿收缩混凝土，强度等级比两侧高一级，养护时间≥28d。穿墙管部位需在钢板上精准开孔，孔径比管线直径大2mm，管线与钢板间隙采用环形满焊，焊缝经渗透检测合格后，用密封材料封严收头。桩头、转角等复杂节点，需增设防水附加层，附加层宽度≥500mm，与基层粘结牢固无空鼓。

市政工程钢板止水带应用要点 防水施工关键

三、质量管控：全流程闭环验收

施工过程中需重点巡检钢板安装精度、焊接质量及混凝土浇筑效果。混凝土浇筑时振捣密实，避免振捣棒直接撞击钢板，防止钢板变形或焊缝开裂，终凝后及时覆盖养护，养护时间≥14d。基层需清理干净，施工缝表面凿毛至新鲜混凝土面，露出石子比例≥70%，高压冲洗后无浮浆、积水，含水率≤9%。

验收阶段严格执行双标准，主控项目需确保材料性能、焊接质量、渗漏检测全部达标，后浇带、施工缝等关键部位进行闭水试验，蓄水高度≥200mm，观察24h无渗漏；一般项目需控制钢板平整度偏差≤3mm/m，混凝土覆盖均匀，无露筋、露钢板现象。验收资料需完整可追溯，包含材料复试报告、焊接检测记录、隐蔽工程验收记录等。

市政工程钢板止水带应用要点 防水施工关键

四、常见问题防治

焊缝渗漏时，采用碳弧气刨清除缺陷焊缝，重新焊接后再次进行渗透检测；钢板轻微变形用千斤顶矫正，变形量＞L/300（L为钢板长度）时需更换钢板。混凝土裂缝宽度≤0.2mm时，用水泥基渗透结晶型防水涂料封闭；宽度＞0.2mm时，采用环氧树脂浆液化学注浆处理。施工中避免重型机械碾压止水带部位，拆模后及时施作柔性密封膏，嵌入深度达15mm。

综上，钢板止水带防水施工需将精细化理念贯穿全流程，重点把控材料验收、焊接质量、节点处理三大核心，通过严格的过程管控与闭环验收，才能有效杜绝渗漏隐患，保障市政工程结构耐久性与使用功能。
