一、方案背景

公路边坡与桥梁作为交通基础设施的核心组成部分，长期面临复杂地质环境、极端气象条件及长期荷载作用的多重考验。

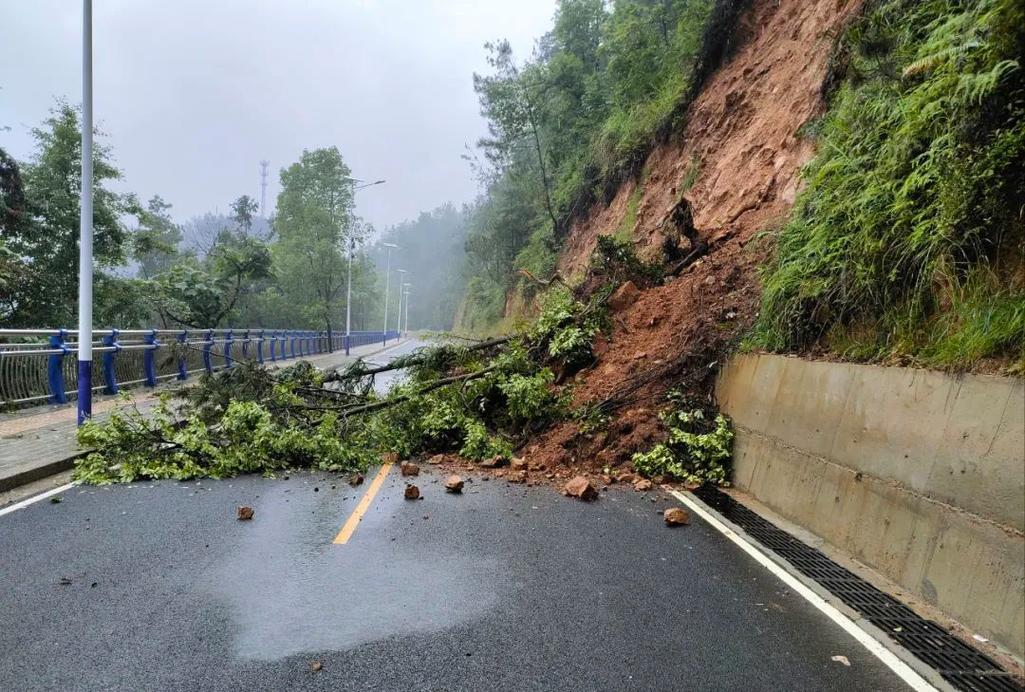

强降雨引发的边坡滑坡、泥石流，桥梁结构老化导致的形变开裂，地质沉降带来的位移隐患等，不仅会造成交通中断，更可能引发重大安全事故，威胁人民生命财产安全。

二、方案概述

为破解传统监测方式精度不足、预警滞后、覆盖单一等痛点，磐钴智能依托北斗卫星技术、多源传感器融合、InSAR变形监测等核心技术，打造公路边坡、桥梁安全监测一体化解决方案，实现从风险感知、数据传输到智能预警的全流程管控，为公路安全管理提供科学决策依据。

本方案将系统介绍公路边坡与桥梁安全监测的方案设计、核心技术装备以及典型应用场景，为相关领域的工程人员提供参考。

三、监测技术概述

1、多源传感器融合监测

本方案采用多源传感器融合技术，集成风速风向计、雨量计、深部位移计、振动分析仪、振弦式应变计等多种传感器，实现对公路边坡与桥梁的全方位、多参数监测。

通过实时采集风速、风向、降雨量、位移、应力等关键数据，为安全评估提供科学依据。

2、高精度GNSS监测

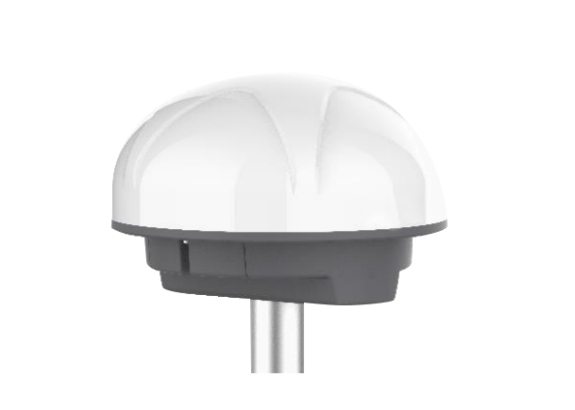

引入新一代普适型GNSS高精度接收机PG07，利用北斗三号卫星信号，实现毫米级定位精度的地表位移监测。

该接收机支持北斗单系统多频点接收，内置MEMS传感器，可稳定输出高质量的RTCM3.X原始观测量数据，采用IP68防水防尘设计，多种超低功耗工作模式，适用于各种复杂环境下的长期监测。

该设备还支持前端解算和后端解算两种工作模式，可根据工程需求灵活配置。

在前端解算模式下，接收机本地完成基线解算，输出位移坐标数据，数据传输量小、对通信带宽要求低；

在后端解算模式下，接收机将原始观测量传输至监控中心，由专业解算软件完成基线解算，可实现多站联合解算，精度更高。

3、InSAR变形监测

InSAR（合成孔径雷达干涉测量）技术是一种主动式微波遥感技术，通过卫星搭载的合成孔径雷达，对边坡与桥梁进行周期性扫描，利用两次成像的相位差解算出地表微小形变。

具有全天时、全天候、非接触、高精度以及监测范围广等优势，是实现桥梁轻量化监测的有效手段。

4、高精度三维位移监测

采用激光雷达、摄影测量或全站仪等设备，对桥梁和边坡进行高精度三维扫描，获取其整体形态和局部变形。可以直观呈现结构整体变形趋势，适用于复杂结构和大跨度桥梁的健康评估。

四、监测方案详细设计

1、边坡监测

① 传感器布设

在边坡关键位置布设深部位移计、振弦式水位计及GNSS接收机，监测边坡内部位移与应力变化。

② 环境监测

在边坡周边安装风速风向计与雨量计，评估气象因素对边坡稳定性的影响。

2、桥梁监测

① 三维位移监测

在桥梁关键部位（如桥墩、梁体）安装GNSS接收机与振动分析仪，监测桥梁的三维位移与振动情况。

② 应力应变监测

通过振弦式应变计监测桥梁结构内部的应力变化，评估结构健康状况。

③ InSAR变形监测

定期对桥梁及周边区域进行InSAR扫描，生成桥梁结构形变场图谱，精准捕捉整体沉降、梁体偏移等宏观变形趋势，辅助识别潜在结构安全隐患。

3、预警系统构建

形变安全监测系统的核心价值在于及时发现异常并发出预警，为安全管理决策争取宝贵时间。

① 数据实时传输

各传感器采集的数据通过4G、Wi-Fi、LoRa、北斗等多种通信方式实时传输至数据中心。

② 数据分析与处理

利用大数据分析与机器学习算法，对监测数据进行实时分析，识别异常模式，预测潜在风险。

③ 声光报警装置

在监测区域设置声光报警装置，一旦检测到异常情况，立即触发报警，通知相关人员采取应对措施。同时，还通过警示灯闪烁和警报声提醒过往车辆和人员注意安全。

五、方案优势

1、多技术融合，监测维度全面

融合InSAR、北斗、多源传感器等技术，既能监测边坡的深部位移、锚杆应力、土压力等，又能监测桥梁的三维位移、振动等，还结合气象分析，实现从地质、结构到环境的多维度全面监测。

2、预警及时，风险管控高效

短临强降雨天气预报可提前预警气象诱发的风险，各类传感器实时捕捉变形、应力变化，多渠道通知方式实现早预警、早响应、早处置，将风险控制在萌芽状态。

3、成本效益均衡，运维管理便捷

一体化终端集成多种功能，无需额外配置复杂设备，降低初始部署成本；

支持远程配置与故障诊断，减少现场运维工作量；

数据平台自动化分析与报告生成，提升管理效率，降低人力成本。

六、应用场景

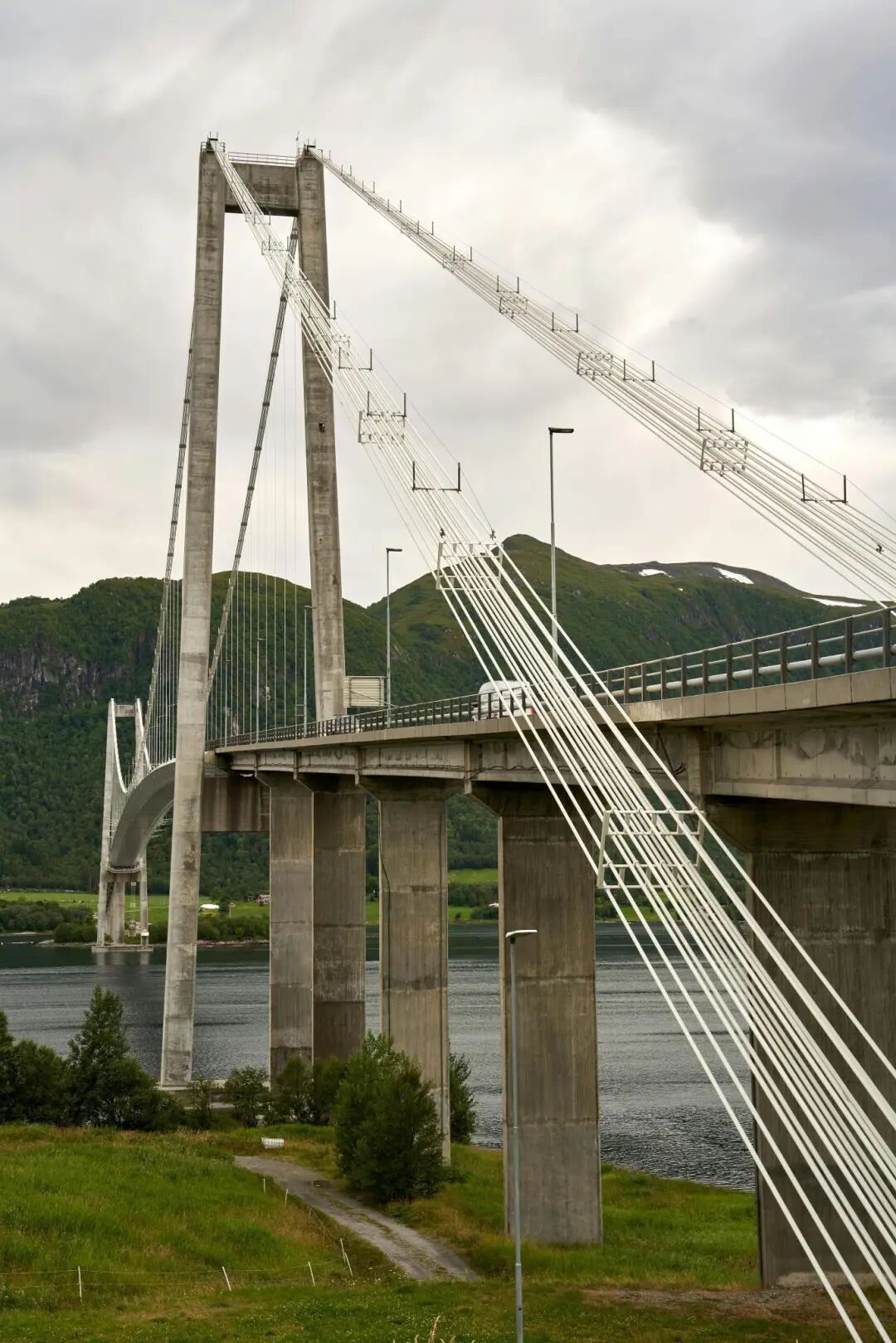

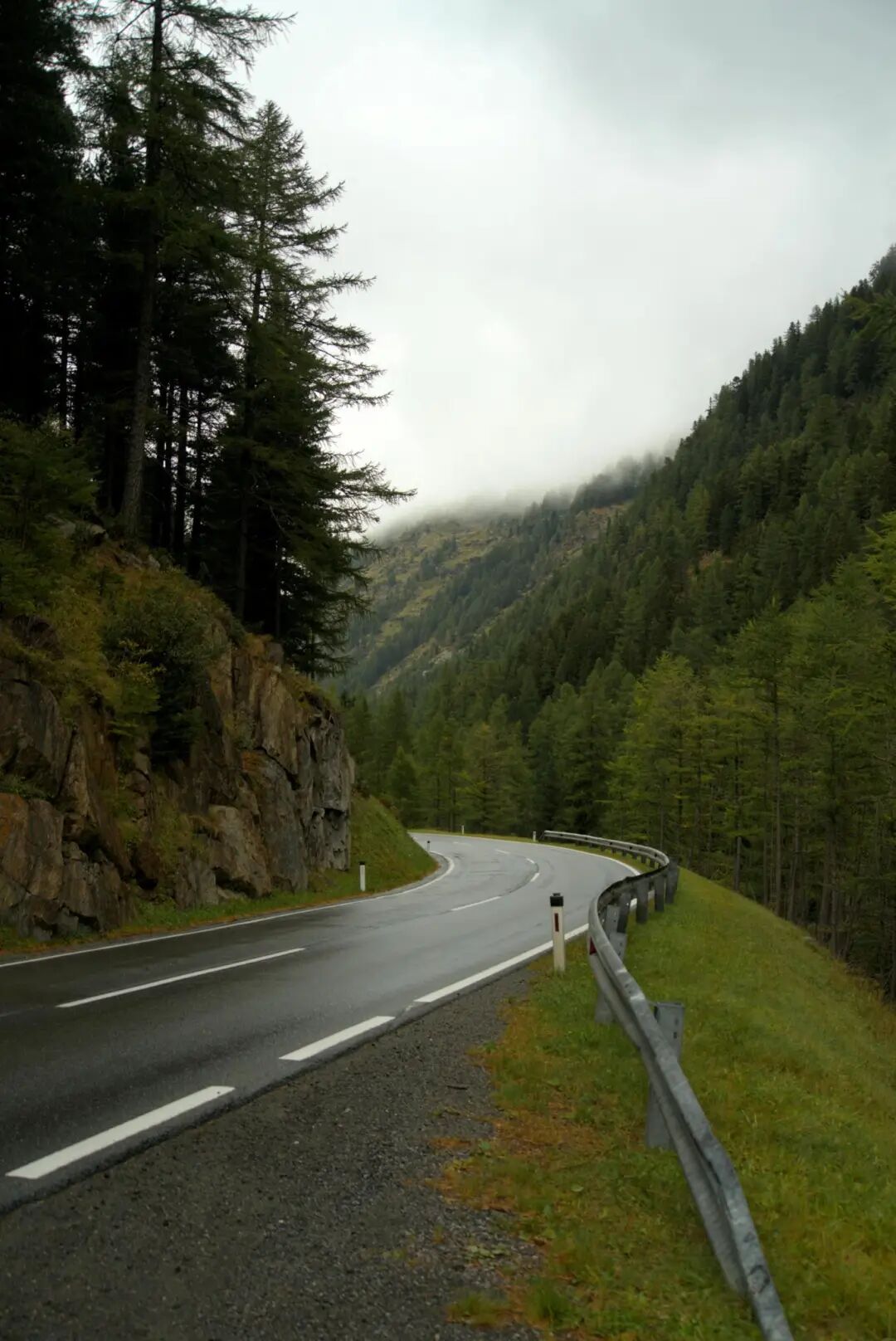

本方案广泛适用于各类公路边坡（含高陡边坡、切坡建房路段、地质灾害易发区边坡）、桥梁（含大跨度桥梁、老旧桥梁、山区桥梁）、矿山与水利边坡（含矿山尾矿库、露天矿边坡、水利枢纽高边坡）等交通基础设施的安全监测，尤其适配偏远山区、地质复杂区域、公网覆盖薄弱地区的监测需求，可为交通、应急、公路养护等部门提供专业化的安全监测服务。
