说明：本文华算科技系统阐述催化剂烧结的定义、热力学本质、颗粒迁移与Ostwald熟化双机制，剖析温度、气氛、金属/载体性质对烧结的影响，并总结增强金属-载体相互作用、热管理、合金化及制备优化等抗烧结策略，为设计高稳定性催化剂提供思路。

什么是金属催化剂烧结？

是指负载型金属催化剂在使用过程中，，这一过程导致催化剂活性表面积不可逆地下降，最终造成催化活性降低甚至完全失活。

烧结是体系为了降低表面自由能而自发进行的熟化过程烧结不仅是催化剂失活的主要原因之一，还可能影响催化剂的抗毒化能力，改变其选择性和稳定性。

1DOI:烧结的本质是多相催化体系中界面能最小化的必然结果。对于负载型金属催化剂，。

金属原子的动能增加，克服界面能垒的能力增强这一过程在工业催化中尤为重要，因为许多重要反应要在较高温度下进行，而高温正是加速烧结的关键因素。研究表明，。

Pd NPs/TiO₂10.1038/s41467-019-14223-w

烧结的机制

颗粒迁移和Ostwald熟化颗粒迁移是指整个纳米颗粒在载体表面物理移动并相互碰撞合并的过程>5 nm颗粒迁移的速率受限于，该系数与温度和颗粒–载体相互作用强度密切相关。在还原性气氛下，金属颗粒表面可能被吸附的氢原子覆盖，降低表面能，从而促进迁移。

.DOI10.1038/s41598-017-10570-8

Ostwald熟化

熟化则是基于原子层面的扩散过程，，导致。

颗粒尺寸较小（）颗粒平均半径的立方与时间成正比（r∝t）图4烧结过程中奥斯特瓦尔德熟化与颗粒迁移–合并机制的示意图。:温度是影响烧结速率和程度的最关键参数，。研究表明，温度每升高，某些金属催化剂的烧结速率可增加一个数量级。

900 °C10.1038/s41467-021-25116-2

气氛的化学调控效应

氧化氛（如、空气）：金属表面氧化形成可迁移的金属氧化物物种，通过气相传输加速熟化OPtO物种的生成和迁移是主要机制

800°CAtom TrappingDOI还原性气氛（如）：。此外，水蒸气的存在会显著加速烧结，尤其在蒸汽重整反应中，水分子可能促进金属载体界面的重构。

：通常用于研究本征烧结行为，但即使在惰性气氛中，高温仍会导致原子热振动加剧而触发烧结。

金属与载体的本征性质

不同金属的熔点、表面能和原子迁移率差异巨大。，但其成本限制了大规模应用 。双金属催化剂（如Pt-Ir/Al₂O₃）通过形成合金可提高热稳定性。

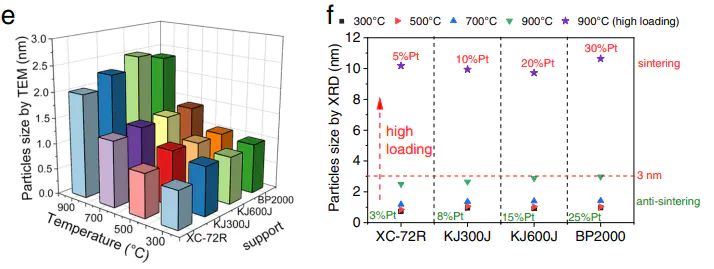

高负载量催化剂中金属颗粒间距较小，增加了碰撞合并概率；而低负载量虽可延缓烧结，但活性位点绝对数量不足。初始颗粒尺寸分布越窄，烧结后的性能衰减越可预测。

载体的比表面积、孔结构、表面酸性和金属载体相互作用强度（MSI）是关键。强MSI（如Pt与CeO₂之间的强相互作用）可有效锚定金属颗粒，抑制迁移。介孔载体通过空间限域效应可物理阻隔颗粒合并。

如何抗烧结？

增强金属-载体相互作用（MSI）

。例如，在载体中掺杂Zr、Mg等元素可增加表面缺陷位点，增强与Pt颗粒的相互作用 。CeO₂、TiO₂等可还原性载体在高温下。

Pt@CeO核壳纳米结构的图像（高温仍保持分散）。:这是一种创新的抗烧结思路，。

和实验验证表明，该策略可将颗粒的烧结速率降低50%以上，同时改善催化剂的传质性能。

.2DDOI10.1021/acscentsci.0c00822

双金属合金化

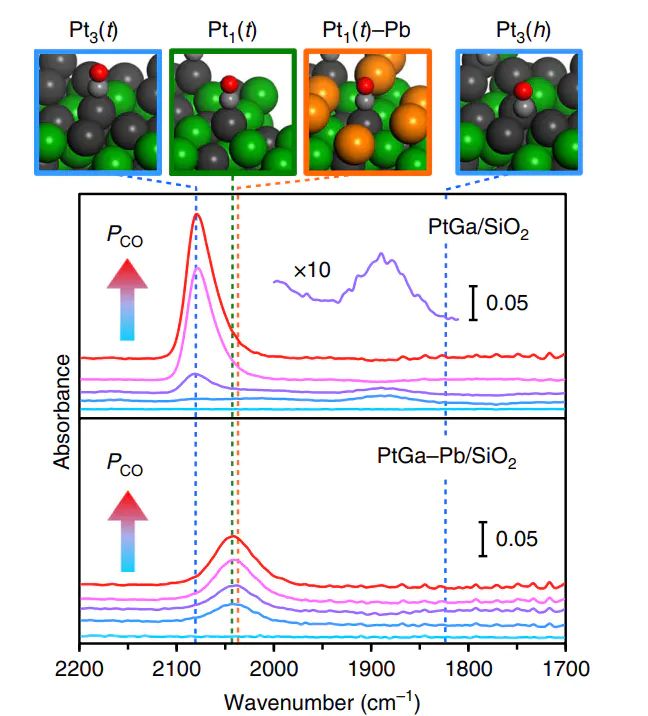

Pt-Ir第二金属组分可作为“结构稳定剂“，优先占据低配位位点，抑制表面原子迁移。

PtDOI10.1038/s41467-020-16693-9

制备程序优化

，实现更均匀的初始分散。例如，采用原子层沉积（）技术可实现金属的单分散负载，从根本上减少烧结驱动力。

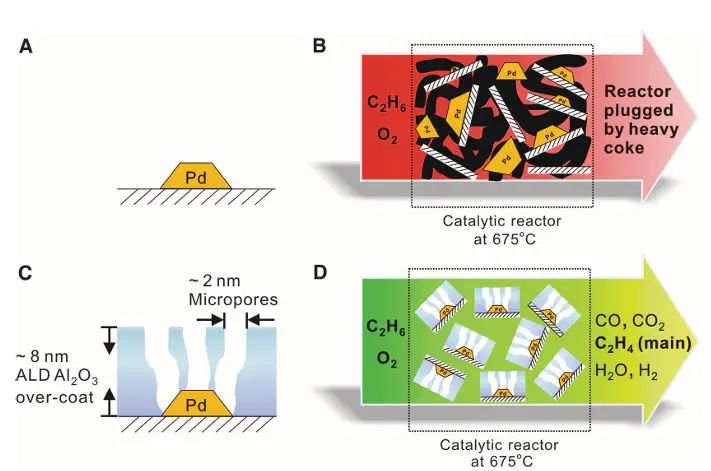

ALD AlO过涂层抑制烧结积碳的工作机理示意。:
