工业自动化是现代制造和生产过程的基石，而可靠通信网络的重要性是这一演变的核心。这些网络是数据流动的重要动脉，连接着自动化系统的各个组件。促进这种无缝通信的基本要素之一是PROFINET线缆，专门设计用于满足工业以太网的严格要求。

这些电缆旨在承受恶劣的环境，提供高速数据传输，并确保最小的停机时间，所有这些对于保持工业运营的效率和生产力至关重要。

PROFINET线缆分为四类。A型是固定安装，B型是灵活安装，C型是动态运动的连续柔性，D型是无线基础设施支持。每种类型都是针对特定的机械应力和环境量身定制的。通过标准化，确保了跨行业和供应商的无缝部署。 本文将围绕4种PROFINET线缆进行解析。

一、A类：固定安装线缆

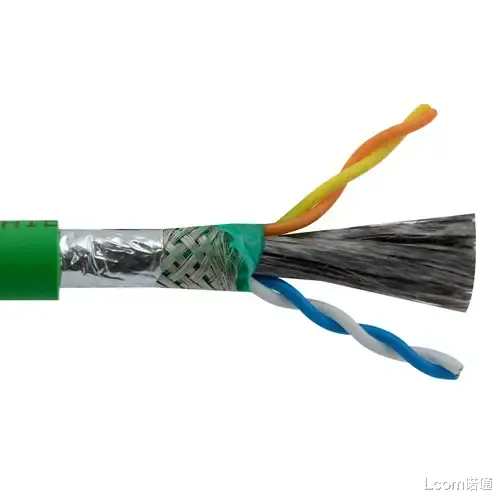

L-com 超5类散装Profinet线缆，SF/UTP双屏蔽，2对，22AWG实心，工业级户外PLTC TPE护套，绿，用于A类

A型PROFINET线缆专为移动最小的固定设置而设计。它们具有坚固的铜导体，可提供出色的信号完整性和长期稳定性。这些电缆采用坚固的绝缘和屏蔽双绞线，以确保在干扰可能中断数据传输的环境中提供强大的电磁兼容性（EMC）保护。这些线缆通常用于控制柜、永久安装的设备和其他静态生产环境。

它们的主要优点包括价格实惠，在固定安装中性能可靠。然而，A类线缆不适合需要频繁弯曲或机械运动的情况，因为它们的实心导体在重复应力下会疲劳。

二、B类：柔性安装线缆

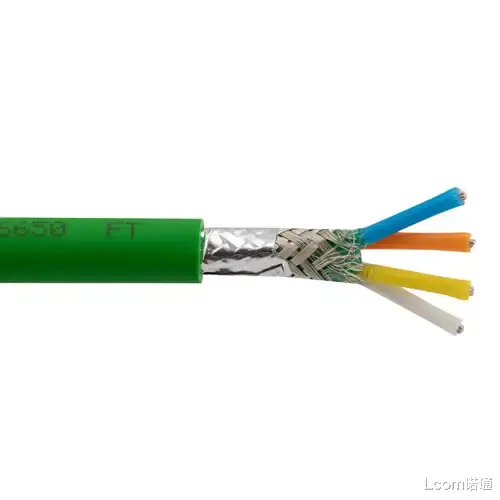

L-com 超5类散装Profinet线缆，SF/UTP双屏蔽，2对，22AWG多股，工业级户外PLTC-ER CM TPE护套，绿，用于B类或C类

与A类设计相比，B类线缆使用绞合铜导线以实现更大的机械灵活性。它们由耐用的PUR或PVC护套制成，可抵抗油、化学物质和适度的机械应力。这些特性使其非常适合偶尔移动的机器、可调节的生产线以及在维护或重新配置期间可能需要重新定位线缆的环境。

B型线缆比固定线缆更具适应性和弹性，但它们不是用于连续弯曲或恒定运动的。它们的适度灵活性为半动态应用提供了一种平衡的解决方案，而不会产生连续柔性线缆的更高成本。

三、C类：连续柔性线缆

C型PROFINET线缆专为涉及持续运动和高机械应力的环境而设计。它们包含超细绞合导体，与高柔性绝缘和屏蔽材料配对，以在数百万次弯曲循环中保持电气性能。加固的外护套具有出色的耐用性，使这些电缆能够在拖链、机械臂和输送机系统中可靠地工作。

C型线缆通常用于机器人、汽车装配线和其他自动化重工业，在要求连续运动的应用中表现出色。它们的主要局限性是成本较高，这是由于它们的特殊结构和材料设计用于在长使用寿命内承受极端磨损。

四、D类：无线基础设施

D型线缆旨在支持集成铜和光纤元件的现代无线架构，以增强网络适应性。这些电缆通常用于连接智能工厂内的无线接入点，形成物联网和移动系统的骨干。他们的设计能够部署支持有线和无线连接的混合基础设施，这对于专注于灵活性和实时通信的工业4.0环境至关重要。

D型线缆的主要优点包括提高了移动性、可扩展性以及与先进自动化网络的兼容性。然而，成功的实施需要仔细的网络设计和规划，以确保一致的无线覆盖，避免复杂工业空间的信号中断。

五、如何选择合适的PROFINET线缆

选择PROFINET线缆时，有四个主要考虑因素。第一种是安装类型：固定、柔性或连续运动。第二个是环境：暴露在石油、化学物质或紫外线下。选择合适电缆的第三个考虑因素是EMC要求：在嘈杂环境中的屏蔽。第四个考虑因素是面向未来：带宽需求的更高类别（Cat6/7）。

六、跨行业应用

PROFINET线缆在制造业、机器人技术、过程工业和物流中特别有用。在制造中，A型用于控制面板，B型用于半柔性系统。在机器人技术中，C型确保了重复运动的可靠性。对于加工工业，A型和B型用于化学和食品加工中的稳定连接。在物流领域，D型支持AGV和智能仓库的无线连接。

七、工程师须知

L-com为您提供四个有用的提示。首先，使用A类进行静态布线以降低成本。其次，在机器人中选择C型，以避免频繁更换。第三，在有油或化学品的环境中选择PUR护套。第四，在需要长距离高速连接的地方，将铜和光纤结合起来。

八、关于PROFINET线缆类型的常见问题

Q1：PROFINET线缆类型的主要区别是什么？

A： 区别在于它们的机械灵活性：A型是固定的，B型是柔性的，C型是高柔性的，D型支持无线基础设施。

Q2：我可以在移动应用中使用A类线缆吗？

A： 不，A型是为固定安装而设计的。对于运动部件，使用B型或C型。

Q3：哪种线缆最适合机器人？

A： C型是机器人的理想选择，因为它能够承受连续的弯曲。

Q4：PROFINET线缆类型会影响数据速度吗？

A： 否。数据速度由电缆类别（Cat5e、6、7）定义。线缆类型（A-D）主要与机械应力和安装环境有关。
