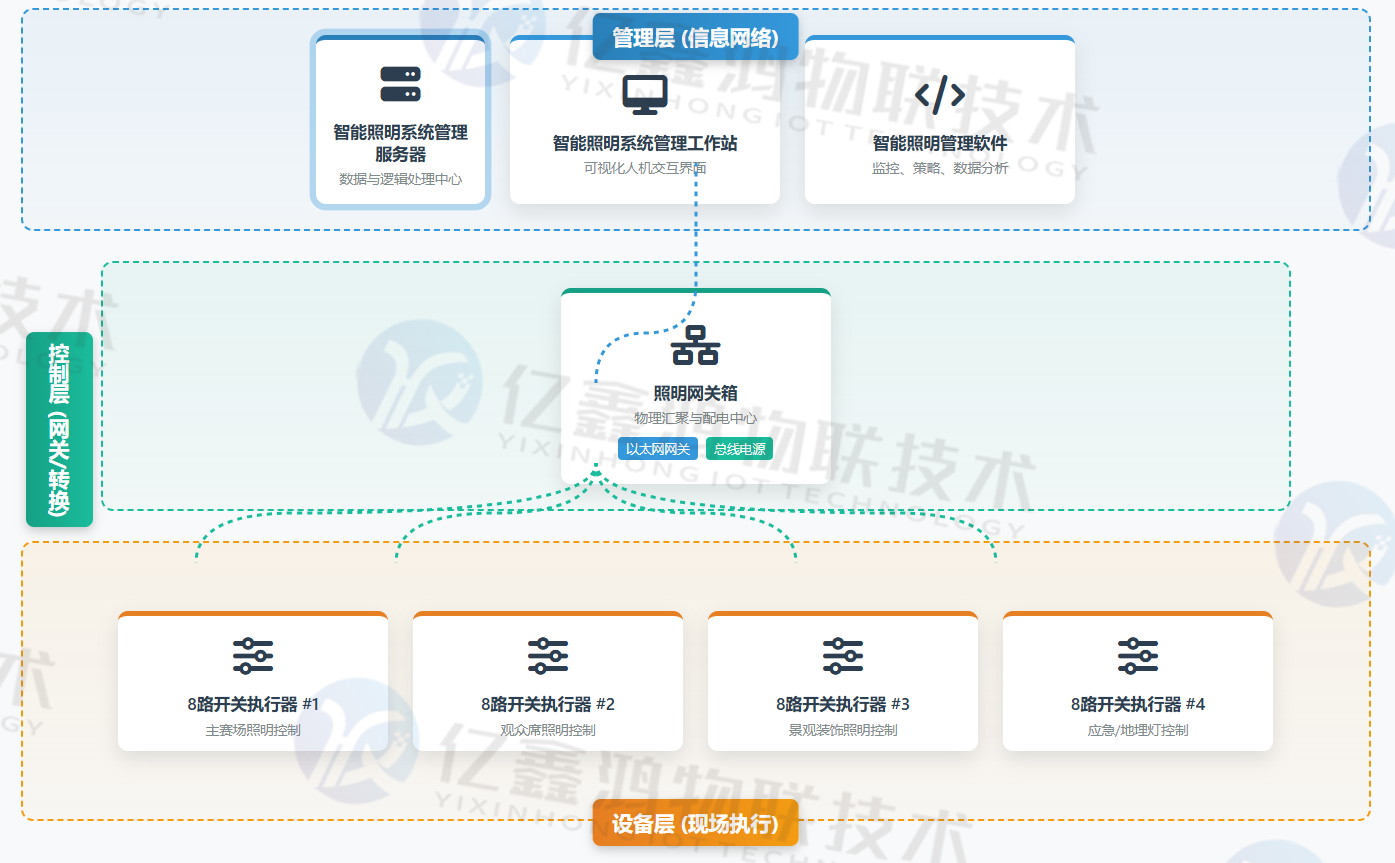

系统以标准TCP/IP以太网为骨干，向下通过专用照明总线连接现场设备，向上提供统一的管理与数据接口，实现对照明环境的精细化、智能化管控。

系统的核心是部署于机房的智能照明系统管理服务器及分布于管理办公室的智能照明系统管理工作站。服务器作为系统的数据与逻辑处理中心，负责运行智能照明管理软件，承担全网设备的监控、场景策略的存储与执行、能耗数据的收集与分析、以及用户权限管理等核心功能。工作站则为管理人员提供可视化的人机交互界面，通过图形化的软件平台，操作人员可实时查看各区域照明状态、一键调用或修改场景模式、设置时间计划、并生成各类运行报告，实现高效的集中监管。

通信网络层的关键设备是以太网网关。它充当了信息世界与物理照明控制网络之间的“翻译官”与桥梁。管理软件下达的控制指令经由以太网传输至网关，网关将其转换为底层照明总线协议(如DALI、KNX等)的信号。同时，现场设备的运行状态也通过网关反馈回服务器，实现双向通信。照明网关箱则是网关与现场设备的物理汇聚点与配电中心，它规整地集成了网关模块、总线电源(为整个照明控制总线提供稳定可靠的直流工作电源)以及线路保护装置，通常安装于场馆各区域的弱电间，实现模块化、标准化的部署。

在现场执行层，8路开关执行器是控制灯光回路的关键终端。每个执行器可独立控制多达8个照明回路的通断与调光(若配合调光驱动器)。它们通过照明总线接收来自网关的指令，并精准执行。例如，当软件发出“开启A区观众席前排灯光至70%亮度”的命令时，指令经服务器、以太网、网关，最终抵达负责该回路开关执行器，由其驱动继电器或调光模块完成操作。

以场馆平面图或3D模型为底图，实时、图形化显示每一个回路、每一盏灯具的开关状态、亮度、功率、能耗及故障信息。颜色编码直观显示区域状态，运营人员一目了然地掌握全场照明状况，实现集中化、精细化管理。

实时计量：监测并记录每个回路、区域乃至全场的实时与历史能耗数据。

报表生成：自动生成日、周、月、年能耗报表，进行同比、环比分析。

能效评估：计算节能效果，对比不同场景或时间段的能耗差异，为持续优化提供数据支撑。

将能耗可视化、数据化，是验证节能成果、发现浪费点、进行成本核算的关键工具。

故障预警：当驱动器、灯具或线路出现故障(如光源失效、通信中断、过载)时，系统自动弹出报警，并在地图上精确定位。

生命周期管理：记录灯具累计运行时间，在达到使用寿命前主动提示更换。

变“被动检修”为“主动预防”，大幅降低维护成本与故障对活动的影响，保障系统高可用性。

预定义并存储针对不同活动的完整照明配置。操作员只需在图形化界面上点击一个按钮，即可瞬间调用，自动将所有相关区域的灯具调整到预设的亮度、色温甚至颜色状态。

实现场馆功能快速切换，提升运营效率，确保每次活动照明效果的准确性与一致性。

可设置每天、每周或特定日期的照明开启、关闭、调光及场景切换时间。例如，工作日晚上7点自动开启“训练模式”，周末下午2点自动切换到“开放参观模式”。

实时监控、策略执行、数据分析与系统维护
