在变电站设计与运维过程中，电气一次主接线图是连接设备、理解系统拓扑的核心图纸。传统方式依赖人工读图、手动提取设备参数与连接关系，效率低、易出错，尤其在技改项目中需频繁核对断路器型号、电压等级、连接逻辑等信息，严重影响后续计算、建模与施工进度。

良策金宝AI基于自研图像识别与语义理解技术，推出电气一次主接线图智能识图引擎，实现从DWG/DXF格式图纸到结构化设备清册的自动化转换，打通“图—数—算”闭环，为智能设计与数字孪生奠定基础。

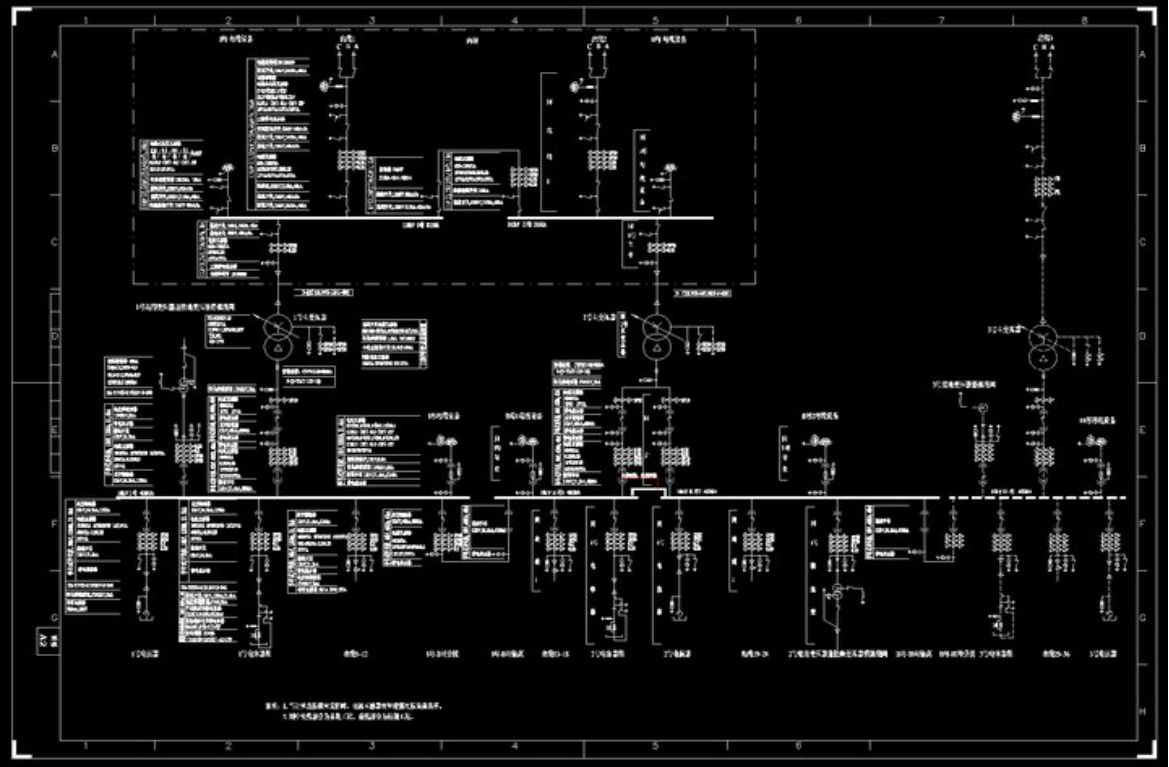

电气一次主接线图承载着变电站的核心电气逻辑：

各类设备（变压器、断路器、隔离开关、互感器等）的型号、参数、电压等级

上下级连接关系（如母线—断路器—变压器）

保护配置与运行方式

传统流程中，工程师需：

手动圈选每个设备，逐个记录名称、型号、额定电流、电压等级

用Excel整理成设备清单，并绘制连接关系图

再次核对是否遗漏或错误

整个过程耗时 2–3小时/张图，且因人为因素，常出现“漏填”“错录”等问题，导致后续负荷计算、继电保护整定、三维建模等工作返工。

更严峻的是，在技改项目中，需反复比对新旧图纸差异，人工对比效率极低，难以支撑快速决策。

🔹 人工识图效率极低，耗时又费力在110kV变电站技改项目中，一张典型的一次主接线图可能包含50–80个设备符号（断路器、隔离开关、电流互感器、避雷器等），每个设备旁标注着型号、额定参数、电压等级等信息。工程师需逐个放大查看、手动记录到Excel，平均耗时 2–3小时/张。若同时处理多个间隔或全站图纸，工作量呈指数级增长。

🔹 参数录入错误频发，埋下隐患设备型号常含相似字符（如 LW36-126 vs LW36-252），额定电流单位易混淆（A/kA），电压等级书写不规范（“110kV”写成“11万伏”）。人工抄录时稍有分神，就可能将“2500A”误记为“2000A”，导致后续短路容量计算错误，轻则返工，重则影响设备选型安全。

🔹 连接关系靠“脑补”，逻辑难闭环主接线图的核心是拓扑关系——哪台断路器连哪段母线？变压器高压侧有哪些间隔？这些逻辑需工程师凭经验“脑补”并手动画连接表。一旦图纸版本更新（如新增出线间隔），原有关系表即失效，需重新梳理，极易遗漏关键路径，影响继电保护整定与五防逻辑配置。

🔹 图纸无法“说话”，阻碍智能化转型DWG图纸本质是“图形+文本”的静态文件，无法被AI、BIM或数字孪生平台直接理解。即使完成了人工录入，数据也散落在Excel中，难以与二次设计、负荷计算、三维建模等模块联动，形成“图是图，数是数”的割裂状态，成为企业数字化转型的瓶颈。

良策金宝AI推出的电气一次主接线图智能识图引擎，不是简单的OCR工具，而是深度融合电力语义理解的专业识图系统，真正实现从“人读图”到“AI读图”的跃迁。

🔹精准识别电力专属符号与文本系统基于自研电力图像大模型，专门训练于国标/行标图例库（如DL/T 5452、Q/GDW系列），能准确区分：

QF、QS、电流互感器（TA）等设备符号

型号中的字母数字组合（如“LW36-126/3150-40”）

电压等级（500kV、220kV、110kV、35kV）、电流值（2500A）、相数（A/B/C）等关键参数即使图纸存在手写修改、图层混乱、缩放失真等问题，仍可高精度提取。

🔹 自动构建设备—连接—参数三位一体数据模型AI不仅识别单个设备，更能理解电气拓扑逻辑：

自动判断“母线 → 隔离开关 → 断路器 → 变压器”的连接顺序

识别双母线、单母分段、桥形接线等典型主接线方式

为每个设备打上“上游/下游”标签，形成可计算的网络关系

在此基础上，系统生成结构化设备清册，字段包括：

设备编号｜设备类型｜型号｜额定电压｜额定电流｜安装位置｜所属间隔｜上游设备｜下游设备｜备注

🔹 输出即用，无缝对接下游应用所有结果支持一键导出：

Excel表格：供人工复核、存档或导入ERP

JSON/XML结构化数据：可直接被以下系统调用：　✓ 负荷计算模块（自动获取变压器容量）　✓ 继电保护整定系统（获取CT变比、断路器开断能力）　✓ BIM建模平台（自动生成设备族与连接关系）　✓ 数字孪生底座（构建电网拓扑知识图谱）

🔹 支持批量处理与版本比对用户可一次性上传多张图纸（如全站各电压等级主接线图），系统并行处理，输出统一格式清册。未来还将支持新旧图纸自动比对，高亮新增/删除/修改的设备，助力技改项目高效决策。

全程无需人工干预，真正实现“上传图纸 → AI识图 → 结构化输出”的智能闭环

目前，该引擎已在多家电力设计院与运维单位试点应用，效果显著：

✅ 设备信息提取效率提升 90%+，从人均 2–3 小时 缩短至 5–10 分钟；✅ 避免人工录入错误，设备参数准确率 >95%；✅ 实现图纸到数据的自动化转换，打通“图—数—算”闭环，为智能设计与数字孪生奠定基础；✅ 支持批量处理多张图纸，助力技改项目高效推进。

典型应用场景❏ 变电站技改项目中的设备参数核对❏ 新建项目初期的设备信息提取与建模准备❏ 数字孪生系统中的设备数据初始化❏ 智能设计平台的数据输入源

电气一次主接线图智能识图引擎的价值，远不止于“快”。它正在推动电力工程数字化实现三大跃迁：

🔹 效率跃迁：告别“手抄图纸”时代🔹 质量跃迁：构建可信的数据基底🔹 协同跃迁：打通“设计—运维”链条

更深远的意义在于：电力工程正从“人工读图”迈向“智能识图”。而这一进程，需要工程知识与AI技术的深度耦合。

因此，我们诚挚邀请电力、能源、建筑、市政等领域的工程设计企业与良策金宝AI开展联合开发：

您提供典型图纸样本与业务场景

我们定制训练专属识图模型

共同打造“懂您专业的AI识图助手”

无论是扩展新图类（如电缆清册、照明平面图），还是对接内部系统（如ERP、BIM平台），我们都支持按需定制、快速迭代，让AI真正服务于您的设计流程。

📩 欢迎联系合作：共同定义下一代工程AI识图标准

不做通用大模型，只做懂规范、知设备、可落地的工程智能——金口良策，工程企业数智化转型服务专家
