一、EXAFS峰形为什么先是一个平均壳层信号？

EXAFS的R空间峰来自k空间振荡的傅里叶变换。吸收原子周围每一圈近邻原子都会让光电子产生散射，散射波和出射波叠加后形成振荡。经过k加权、背景扣除和傅里叶变换后，原本随能量变化的振荡被转成近似的径向分布。这里的峰形不宜当作一根键的直方图，它更接近一组相近散射路径叠加后的壳层包络。同一个第一壳层里，只要键长存在分布、近邻原子类型不完全一致，或者不同位点同时参与平均，峰就可能变宽、变斜，甚至出现肩峰。

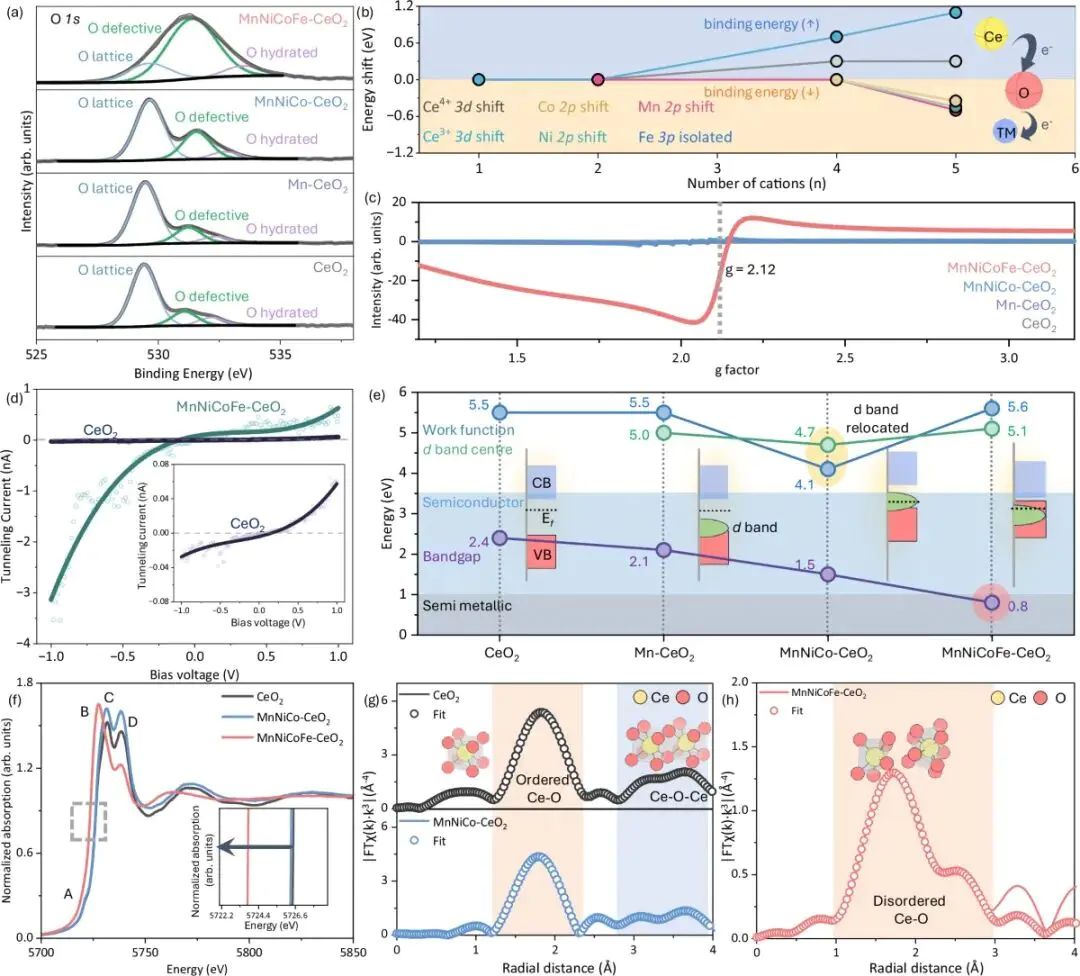

图1. MnNiCoFe-CeO2等高熵氧化物的Ce 3d、XANES、FT-EXAFS和局域结构模型，用于比较Ce-O键长分布、低配位Ce中心和原子无序。DOI：10.1038/s41467-026-69849-4

在材料分析里，峰形变化常被用来讨论局域结构。峰变宽通常提示同一壳层内距离分散、热振动增强或静态无序增大；峰分裂则可能来自两个距离差异足够大的壳层、两类位点、两种散射原子，或者变换窗口把原本连续的波形切成了可见肩峰。峰形分析的关键，是先承认它带有平均性，再讨论哪个结构变量最可能支配这种平均响应。

高熵氧化物里，多个金属离子同时占据晶格位置，局部电荷补偿和氧空位会让同一吸收原子周围出现多种Ce-O距离。此时R空间第一壳层已经由单一结构单元响应，转为多个局部环境被合并后的谱形。平均峰、局部异质性和拟合模型必须同时考虑；只把峰高、峰位或半峰宽单独拿出来，很难区分配位数降低、距离分布变宽和散射路径变化。

二、键长分布怎样把单峰拉宽？

掺杂和合金化怎样改变距离分布？

合金里半径不同的原子进入金属晶格，会让平均键长移动，也会让近邻距离出现更宽的分布。Mo进入Ni晶格后，Ni-Ni特征的位置和强度都会随Mo含量变化。键长、配位数和σ²相互耦合，拟合时不能只让其中一个参数自由漂移。若配位数下降、距离增长和σ²增大同时出现，R空间峰会表现为变矮、变宽或高R区减弱，这些变化常常共享同一个结构来源。

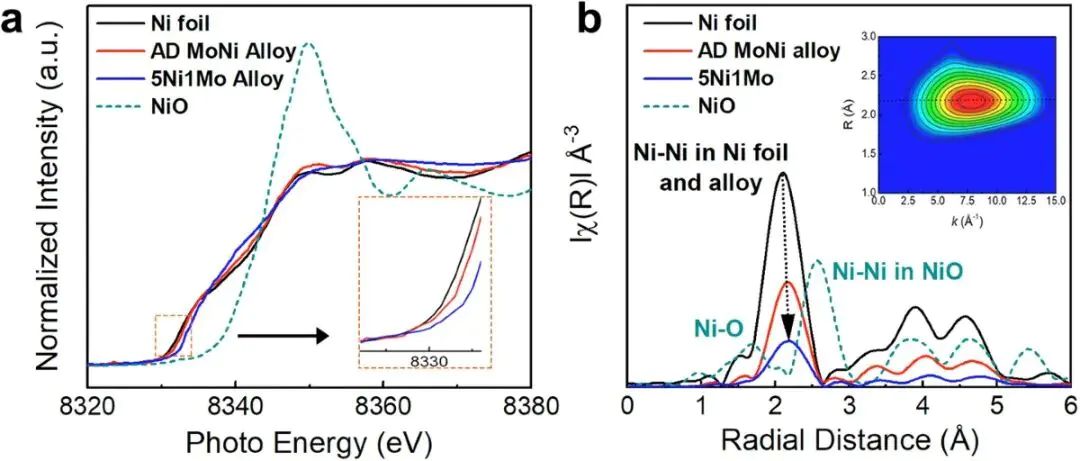

图3. 原子分散MoNi合金的Ni K边XANES、FT-EXAFS和WT-EXAFS，用于比较Mo加入后Ni-Ni径向距离、配位强度和金属态特征。DOI：10.1038/s41467-024-49038-x

如果Mo含量继续变化，Ni边峰形的响应也应呈现连续趋势：轻微掺杂多表现为峰强下降和峰位偏移，掺杂过量则可能带来新的局域环境。组成序列、同一处理流程和同一拟合路径能帮助判断宽化来自真实距离分布，还是来自样品之间的数据处理差别。对于合金类样品，还可以同时观察XRD或电镜中的相分布，否则R空间的宽峰容易被写成单一键长变化。

三、多种近邻为啥会形成肩峰或双峰？

不同散射原子怎样让峰形变复杂？

不同近邻原子的背散射振幅和相位不一样。轻元素配位、金属-金属配位和跨界面金属配位即使在相近R区间出现，也会在k空间留下不同振荡特征。HERFD-XAFS和WT-EXAFS常被用来减少边重叠或增强路径区分能力。对峰分裂来说，同一R位置不能直接判作同一种散射路径，需要回到k空间振荡、参考样和结构模型去限定。

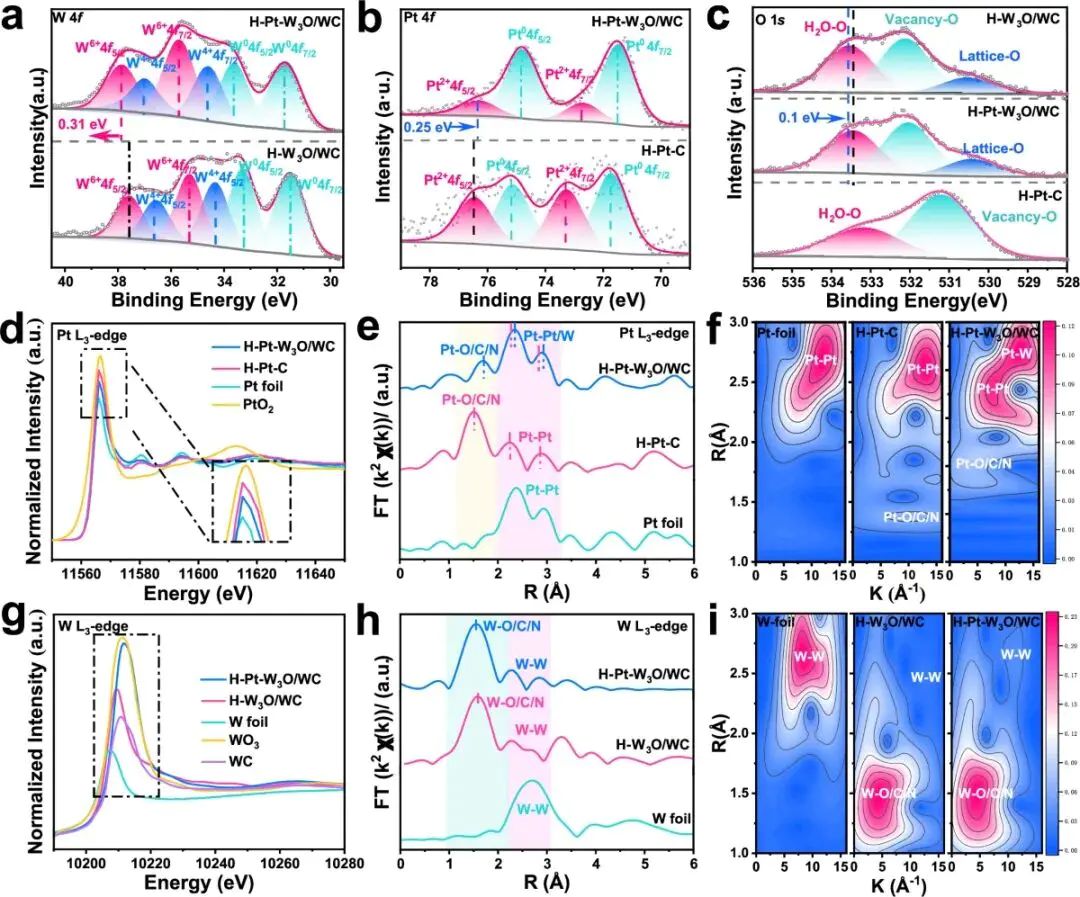

图5. H-Pt-W3O/WC体系的Pt L3边和W L3边HERFD-XANES、FT-EXAFS和WT-EXAFS，用于区分Pt-O/C/N、Pt-Pt/W、W-O/C/N和W-W路径。DOI：10.1038/s41467-025-58735-0

双价态或双位点体系也会让峰形出现混合特征。Cu0-Cu1+共存时，Cu-Cu、Cu-N、Cu-O等路径可能同时出现，某些路径还会在相近R区间重叠。此时峰形分裂不一定来自一个位点内部的几何畸变，也可能来自两类吸收中心共同参与平均。应用分析中要把价态比例、配位路径和WT峰位结合起来，避免把双位点平均误写成单个位点畸变。

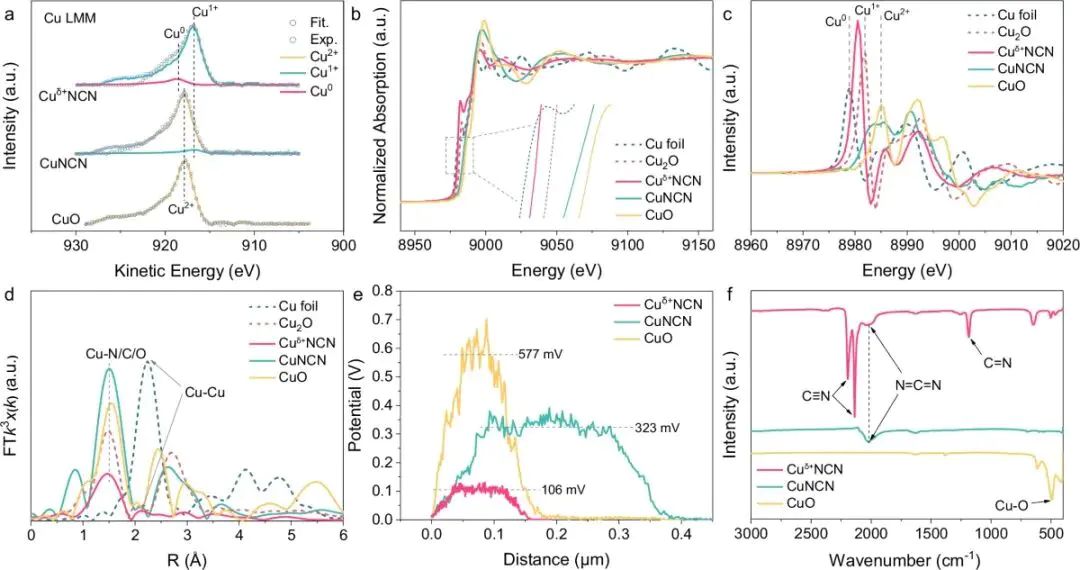

图6. Cu0-Cu1+双位点材料的Cu LMM、Cu K边XANES、FT-EXAFS、WT-EXAFS和结构模型，用于比较Cu-Cu、Cu-N与Cu-O相关局域路径。DOI：10.1038/s41467-024-52022-0

双位点体系还需要先确认吸收边里是否真的含有两个化学状态。XANES线性组合、WT-EXAFS高k区强度和第一壳层拟合可以互相限制。价态比例、路径种类和局域距离若同步变化，峰形分裂才更像结构混合的结果；若只有R空间出现肩峰，仍要排除背景扣除和窗函数造成的形态变化。

四、数据窗口和散射路径为什么会改写峰形？

多吸收边怎样限制错误解释？

多金属材料里，换一个吸收边常常能筛掉一部分错误解释。Mo边、Fe边分别观察到的FT-EXAFS和WT-EXAFS，不只给出不同元素周围的第一壳层，也能检查某个金属-金属路径是否真实存在。多吸收边相互约束时，一个峰的宽化或分裂才更容易对应到具体局域环境。单边数据若同时存在多种候选路径，解释空间会明显变大。

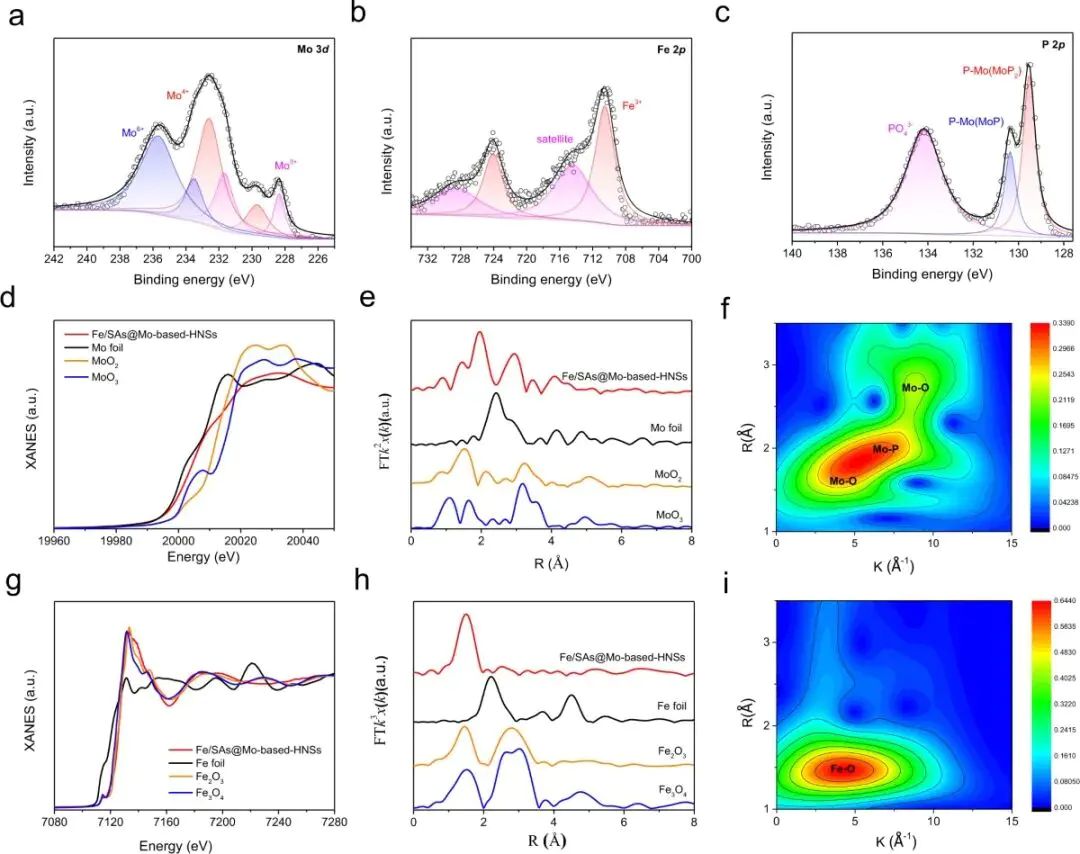

图7. Fe/SAs@Mo-based-HNSs的Mo K边和Fe K边XANES、FT-EXAFS及WT-EXAFS，用于比较Mo和Fe周围的不同配位壳层。DOI：10.1038/s41467-022-33725-8

路径模型也会影响峰形结论。若模型只放入一个平均壳层，真实存在的短键和长键可能被合并成较大的σ²；若强行拆成两条路径，参数数量增加后又可能造成过拟合。峰形解释要服从可分辨度和独立点数，不能为了让曲线看起来贴合，就无限增加路径。

五、如何区分真实结构变化和处理差异

哪些检查能减少误判？

第一，先确认谱的处理条件一致，包括k范围、k权重、窗函数、R范围和相位校正状态。第二，比较标准样和结构相近样品，确认峰位差异不是由相移或散射原子差异引起。第三，拟合时让N、R、σ²和ΔE0在合理范围内成组变化，不要让某个参数单独承担全部峰形变化。第四，用XANES、WT-EXAFS、显微结构、XRD或PDF检查是否存在多相、多位点或长短键分布。

因此，EXAFS峰形宽化或分裂通常来自三类因素：真实局域结构分布、多条散射路径叠加和数据处理与可分辨度限制。真实结构分布包括热振动、静态无序、应变、缺陷和合金化；多路径叠加包括轻元素/重元素散射、双位点平均和多吸收边差异；处理因素包括k范围、窗函数、背景扣除和拟合模型。把这三类因素分开，峰形变化才会成为局域结构分析的有效信息。
