Bump、BGA、Via 到底有什么区别？
第一次看芯片封装结构图的时候，你可能会疑惑：怎么到处都是“小球”“小点”和“小孔”？

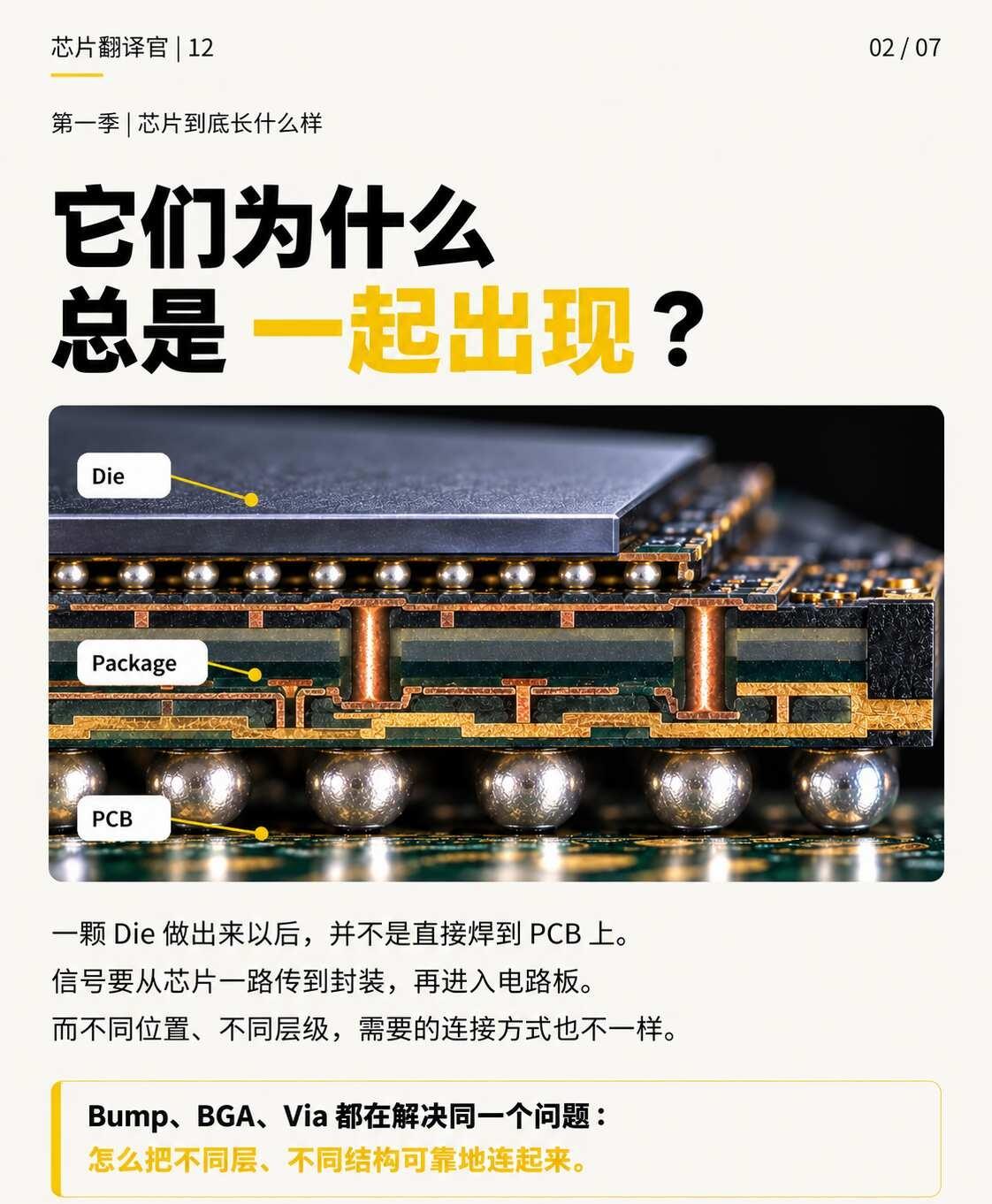

Bump、BGA、Via看起来好像都在做同一件事——连接。但实际上，它们所在的位置、连接的对象都不一样。

先从最靠近Die的Bump开始看。

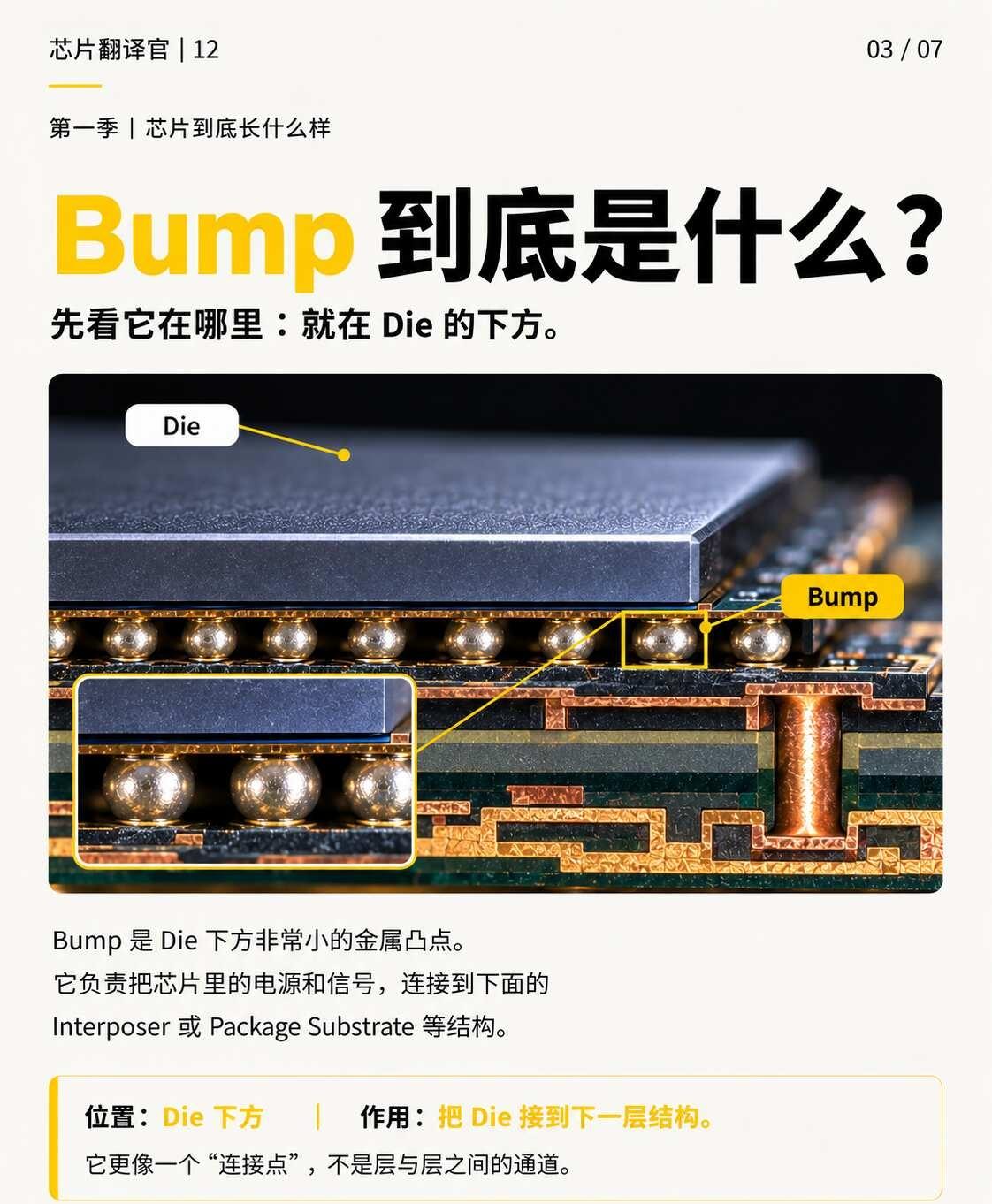

Bump：可以理解成芯片下面一个个很小的金属连接点。中文叫：凸点。

在常见的先进封装里，Die上密密麻麻的电源和信号，需要通过Bump连接到下面的结构，比如：Interposer或者Package Substrate

所以最简单可以先记成：Bump是Die下方的连接点。

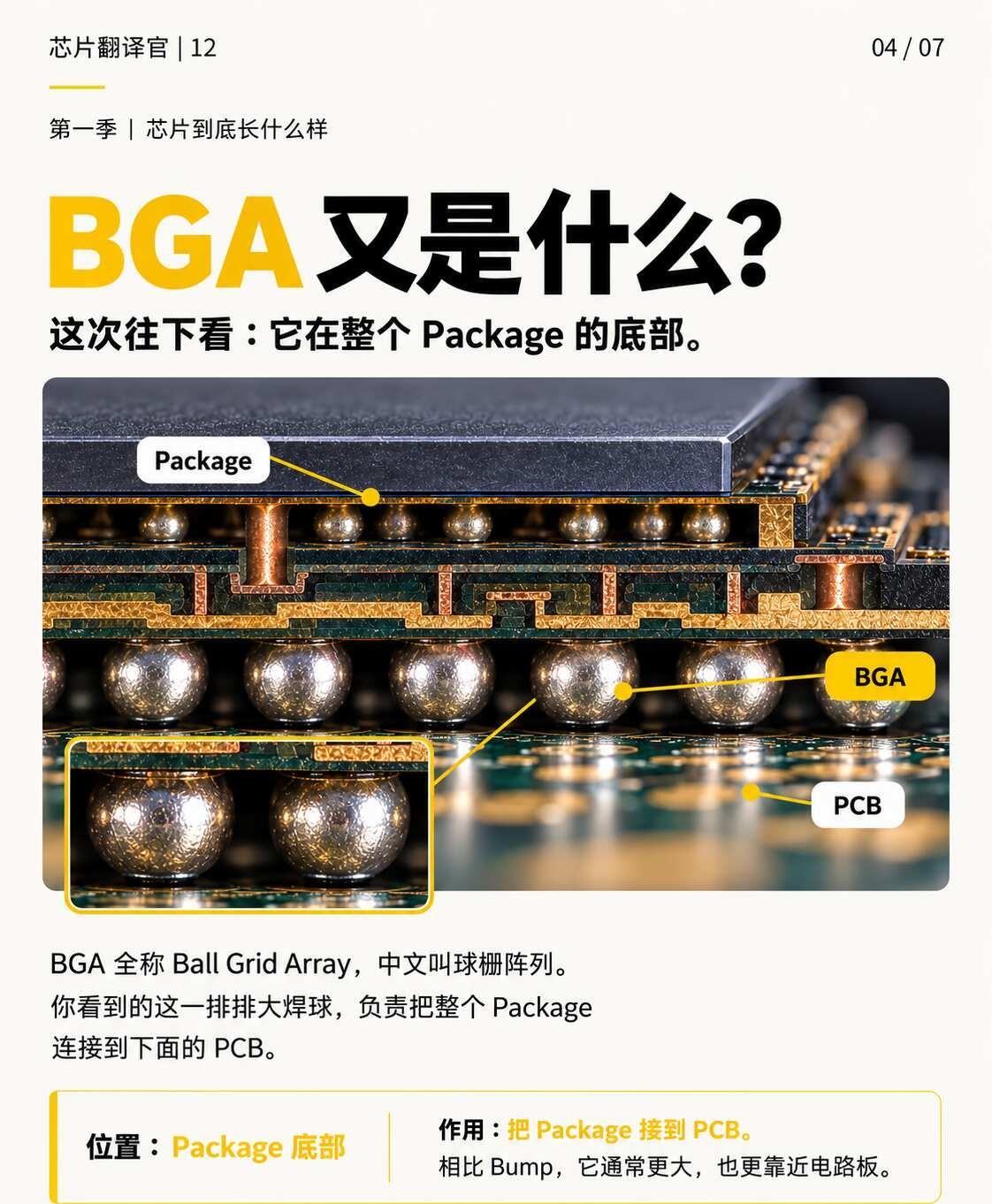

再往下看，就会看到一排更大的焊球：BGA。英文Ball Grid Array。中文一般叫球栅阵列。

它位于整个Package的底部，作用是把已经封装好的芯片继续连接到下面的PCB

所以：Bump更靠近Die。BGA更靠近PCB。

它们同样像小球，连接层级却不同。

那Via呢？

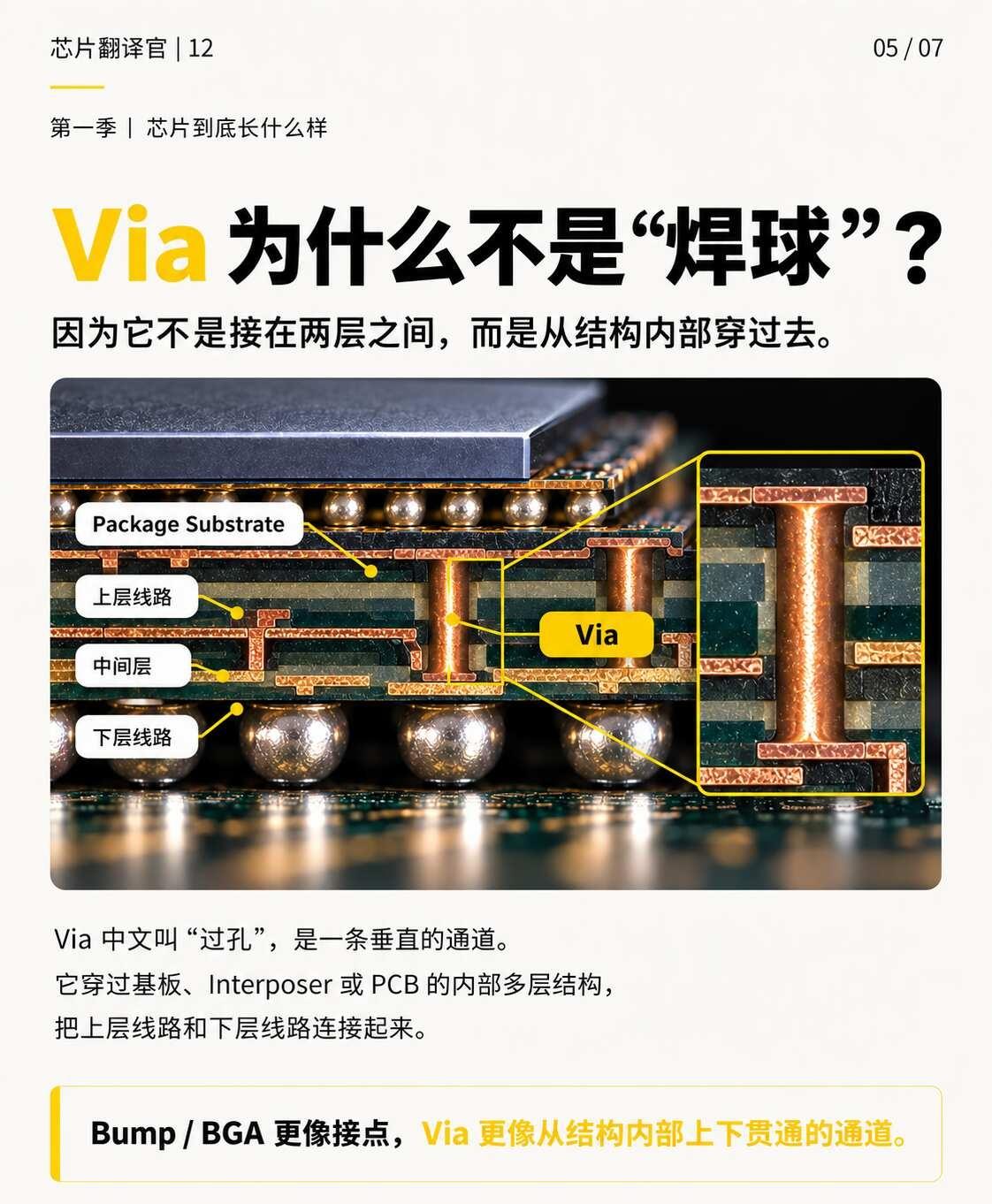

Via中文叫“过孔”，不是夹在结构之间的焊球，而是结构内部连接不同布线层的垂直通道。

PCB、封装基板、Interposer都有多层线路，上下层需要Via连接。

想象一栋楼： 横向线路是每层的“走廊”，Via是连接楼层的“电梯”。

因此，Bump和BGA更像“接点”，Via更像“通道”。

这也能串起之前讲过的TSV。

TSV全称：Through-Silicon Via。也就是：硅通孔，本质上也是一种Via。

区别是：TSV穿过硅，而其他Via不一定穿过硅。

所以，TSV属于Via，但Via不等于TSV。

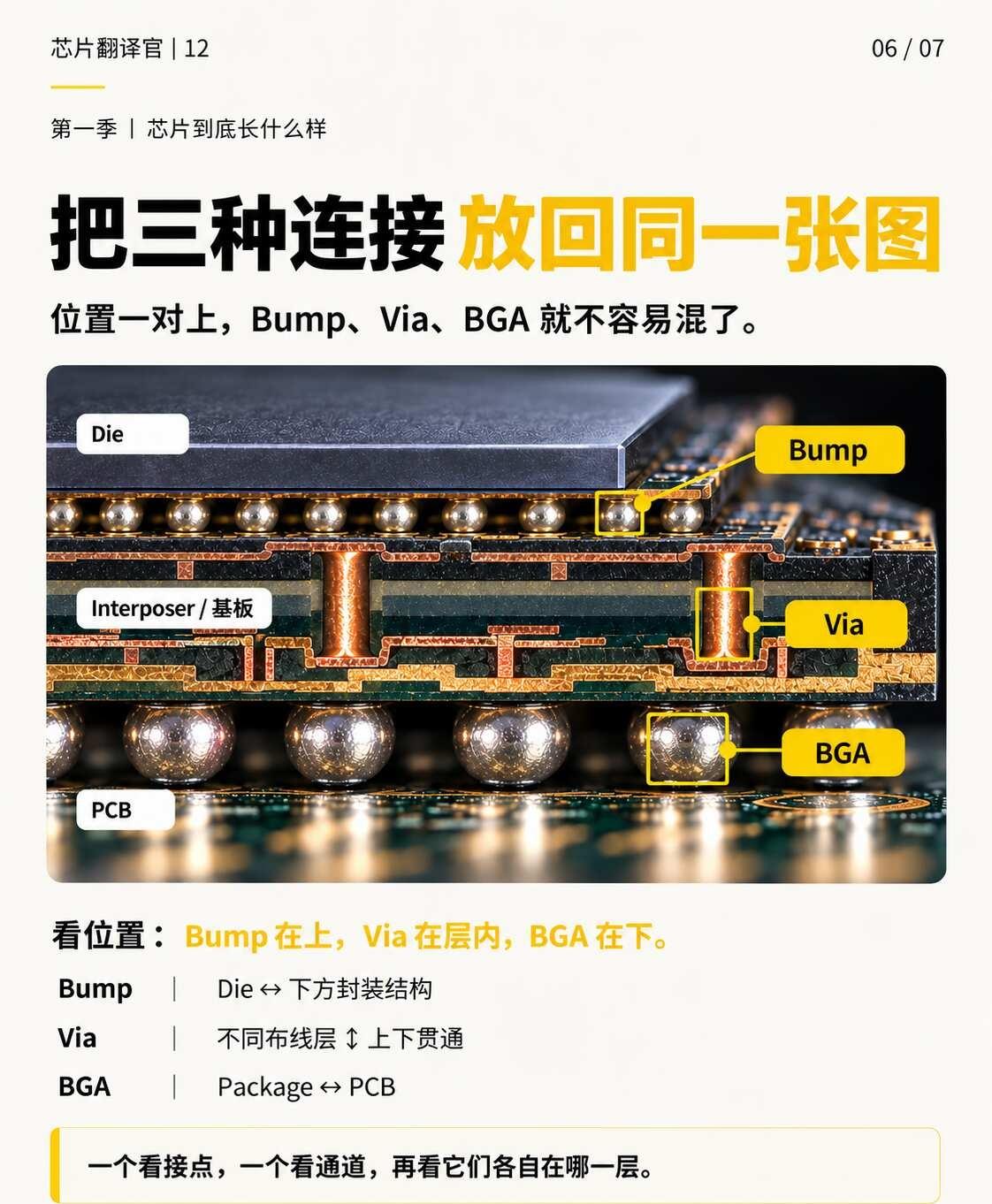

把它们放回同一张结构图：
Die
↓
Bump
↓
Interposer / Package Substrate
↓
BGA
↓
PCB

这是简化示意：并非所有封装都有Interposer；Via则位于中介层、封装基板或PCB内部。

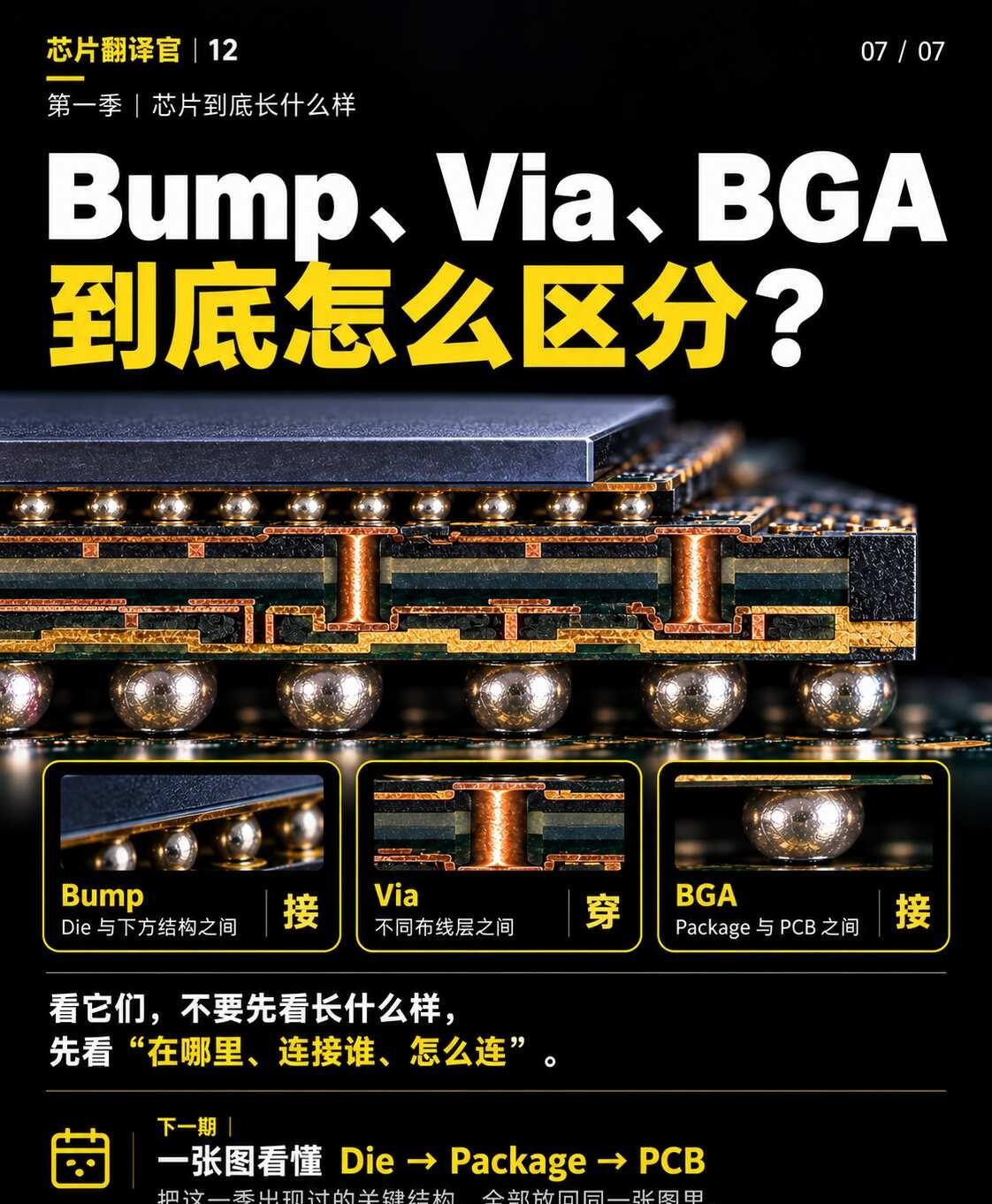

这一期真正要记住三个问题： 它在哪里？连接谁？怎么连接？

简单来说：
Bump：Die 和下面封装结构之间的“接”
Via：不同布线层之间的“穿”
BGA：Package 和 PCB 之间的“接”

下一期，也是第一季最后一期：一张图看懂Die→Package→PCB

把前面讲过的Wafer、Die、Package、HBM、TSV、Interposer、RDL、Bump、BGA、Via，全都放回同一张结构图里。

先把技术搞懂，再谈投资逻辑。
