高速信号布线：别忘了返回路径
如果你曾经处理过高速设计中的 EMI、噪声或不稳定链路，罪魁祸首很少是信号走线本身——而是返回路径。
在高速 PCB 设计中，信号总是以回路形式传输：前向走线及其返回电流。
🟠 返回电流跟随信号
与直流或低速信号不同，高速返回电流会尽量紧贴在走线下方——以最小化回路面积和电感。这就是为什么连续的参考平面至关重要。
🟠 避免高速信号跨越分割平面
当信号跨越分割时，返回电流无法跟随。它会绕道而行，回路面积增大，走线变成回路天线 → EMI 急剧上升。
如果跨越平面不可避免：
→ 在信号路径附近添加缝合电容（10 nF – 100 nF），以提供短而可控的返回路径。

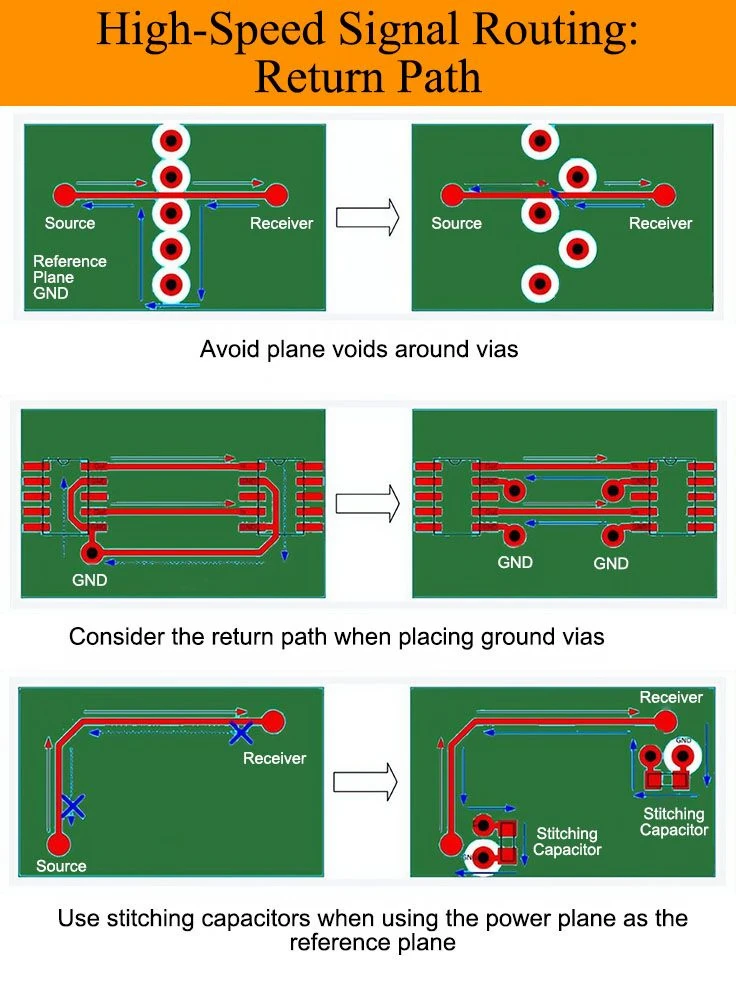

🟠 平面空隙和过孔很重要
槽口、裁切或密集的过孔簇可能造成隐藏的返回路径空隙。增加更多地过孔并不总是更好——关键在于放置得当。
还要记住：
• 信号阻抗是相对于参考平面定义的。
• 在源端和接收端附近放置地过孔。
🟠 层变化与差分信号
当信号改变层或参考平面时，返回路径也必须随之改变。对于差分对，保持缝合过孔或电容对称。
差分信号有帮助，但无法修复损坏的返回路径。
📌 DFM 视角
从制造和审查角度来看：
• 避免不必要的平面分割。
• 保持缝合元件一致且易于访问。
• 使返回路径意图显而易见。
清晰的返回路径 = 可预测的 EMI + 更顺畅的设计审查。
“好设计就是可制造的设计。”
你见过的最常见的返回路径错误是什么——分割平面、缺失缝合电容，还是过孔放置不当？
