锂电池的 dQ/dV（微分容量）曲线，被誉为电池研发的“CT扫描”。它能把隐藏的电压平台放大成尖峰，精准揭示电池内部的电化学反应与老化机制！🔍
📊 dQ/dV 是怎么来的？ 恒流充放电时，电压随容量变化。dQ/dV 就是容量对电压的导数（单位 mAh/V）。 💡 核心逻辑：电压不变时（平台），微小电压增量对应大量电荷，微分后变成尖峰；电压线性变化时（斜坡），微分后变成水平线。

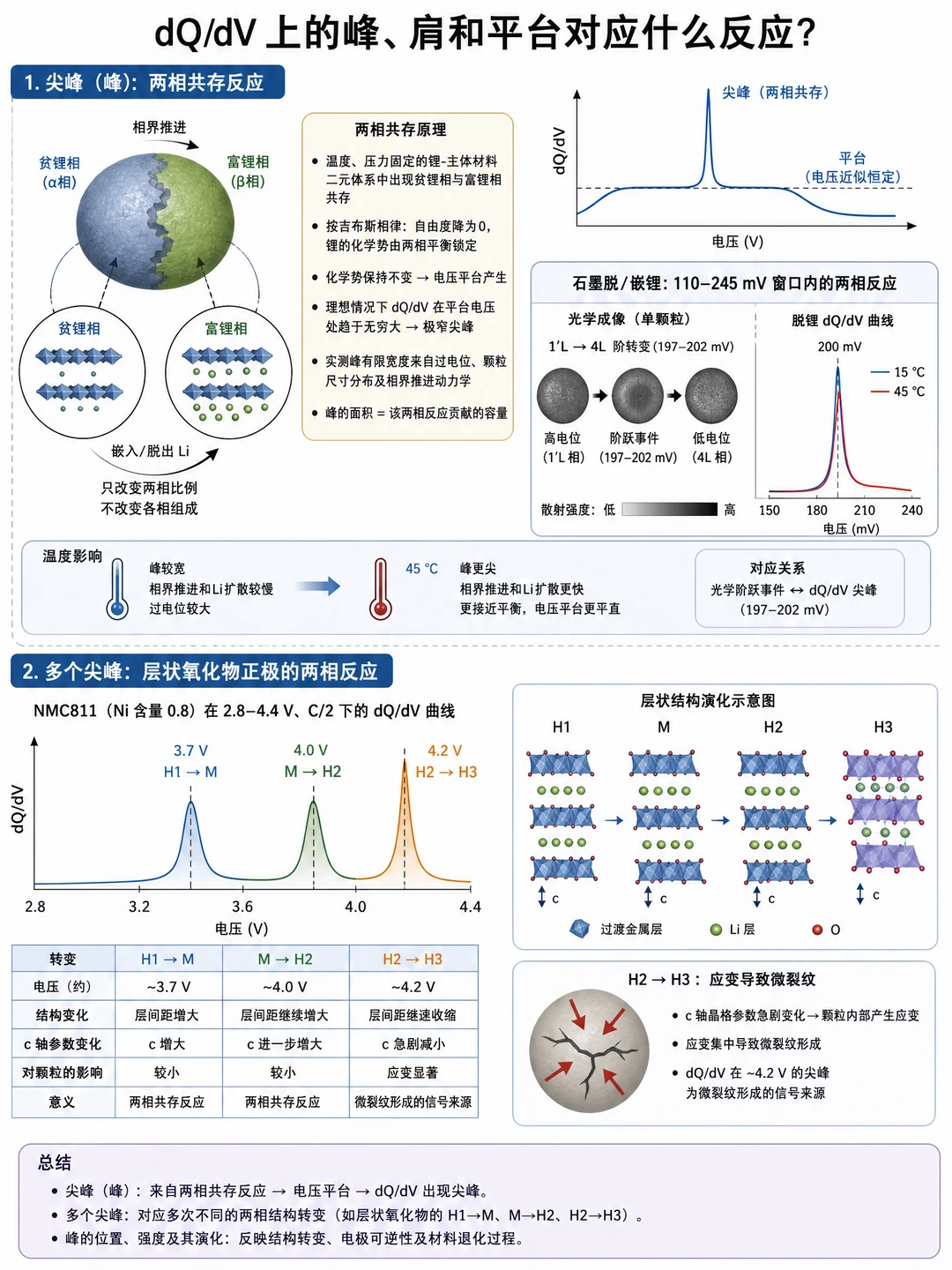

🔬 峰、肩、平台代表什么？
1️⃣ 尖峰 = 两相共存：如石墨的阶转变或三元材料的结构相变。理想状态下电压恒定，峰极窄；实测中受极化和动力学影响会有一定宽度，峰面积即该反应贡献的容量。

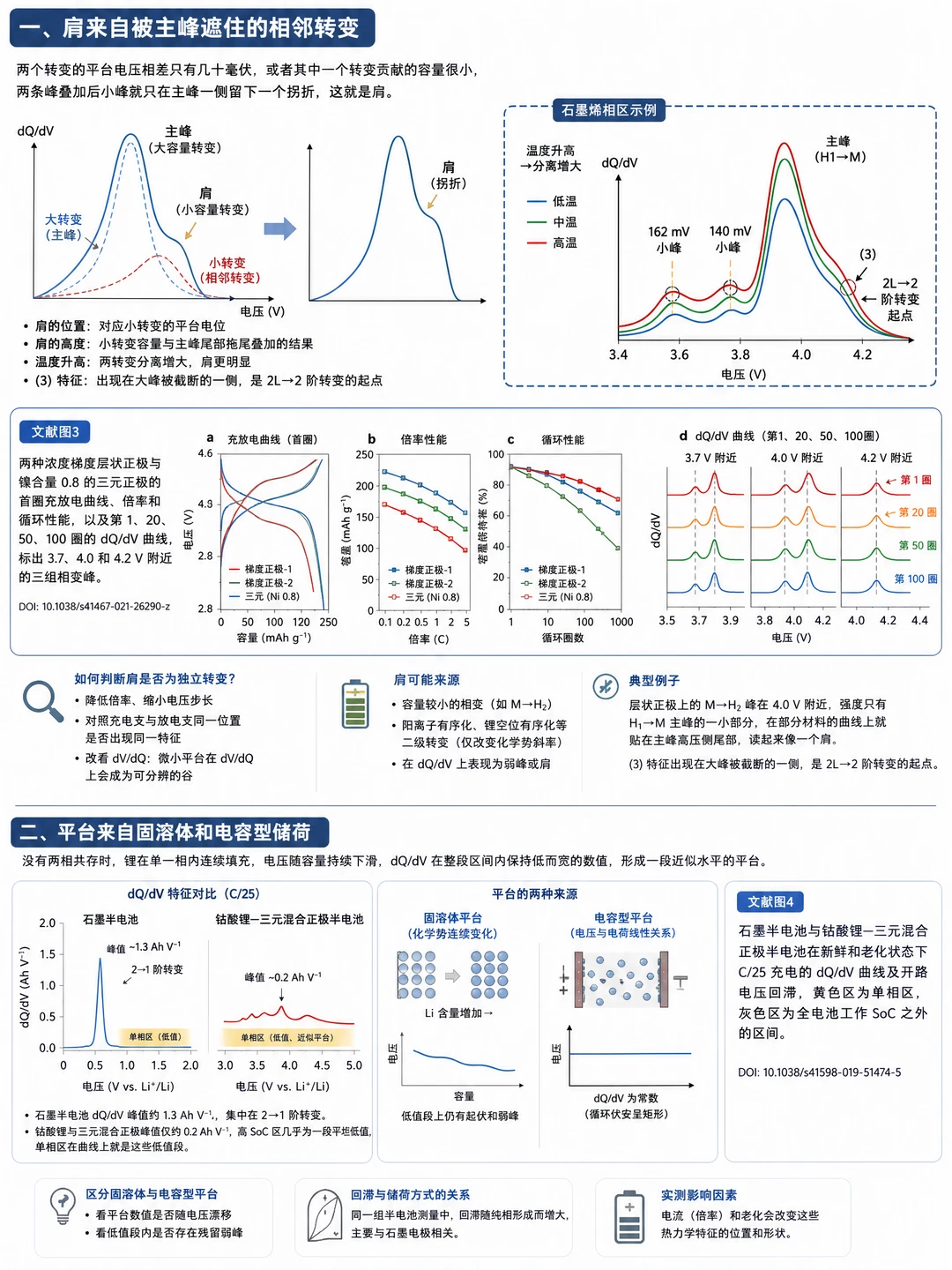

2️⃣ 肩 = 相邻转变叠加：两个相变电压相近，或容量较小，小峰会贴在大峰一侧形成“拐折”。
3️⃣ 低值平台 = 固溶体/电容储荷：锂在单相内连续填充，电压持续下滑，dQ/dV 保持低而宽的数值。
📉 什么在改变峰位和峰形？

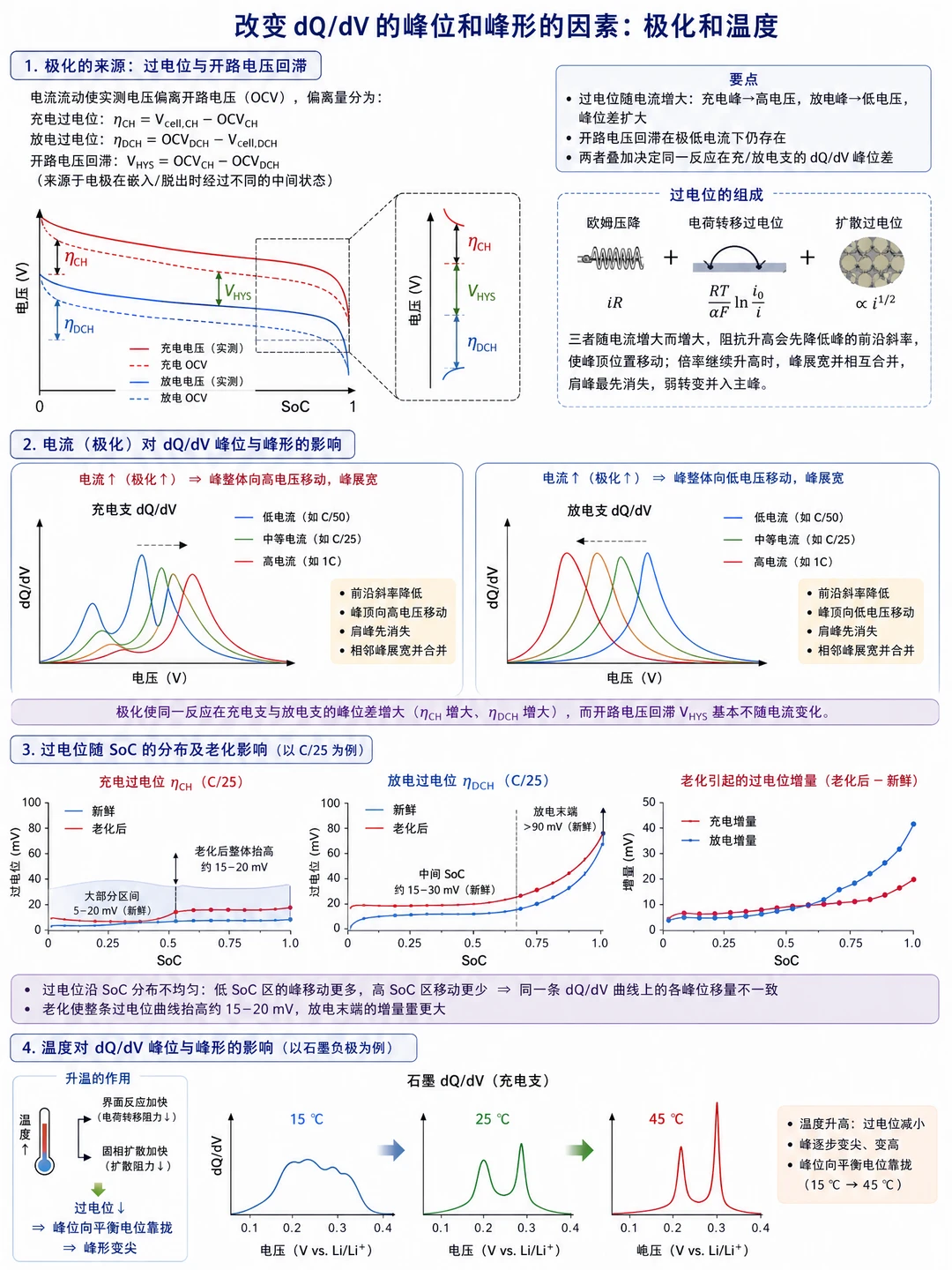

极化与温度：电流增大导致过电位，充电峰向高压移，放电峰向低压移，峰展宽甚至合并。升温则加快反应，使峰变尖并向平衡电位靠拢。
电池老化：
锂库存损失 (LLI)：峰位整体平移，初期峰面积基本不变。
活性材料损失 (LAM)：特定峰高度下降，或原本重叠的峰被拉开。
阻抗增大：峰前沿斜率降低，动力学恶化导致全峰同步展宽。
⚠️ 测试避坑指南 求导会放大噪声！建议按约 2 mV 步长筛选数据再求导，保证半高宽内至少 5 个数据点。切忌先求导再平滑，会严重扭曲峰形。测试倍率优选 C/25 以下，避免热力学与动力学特征混淆。
