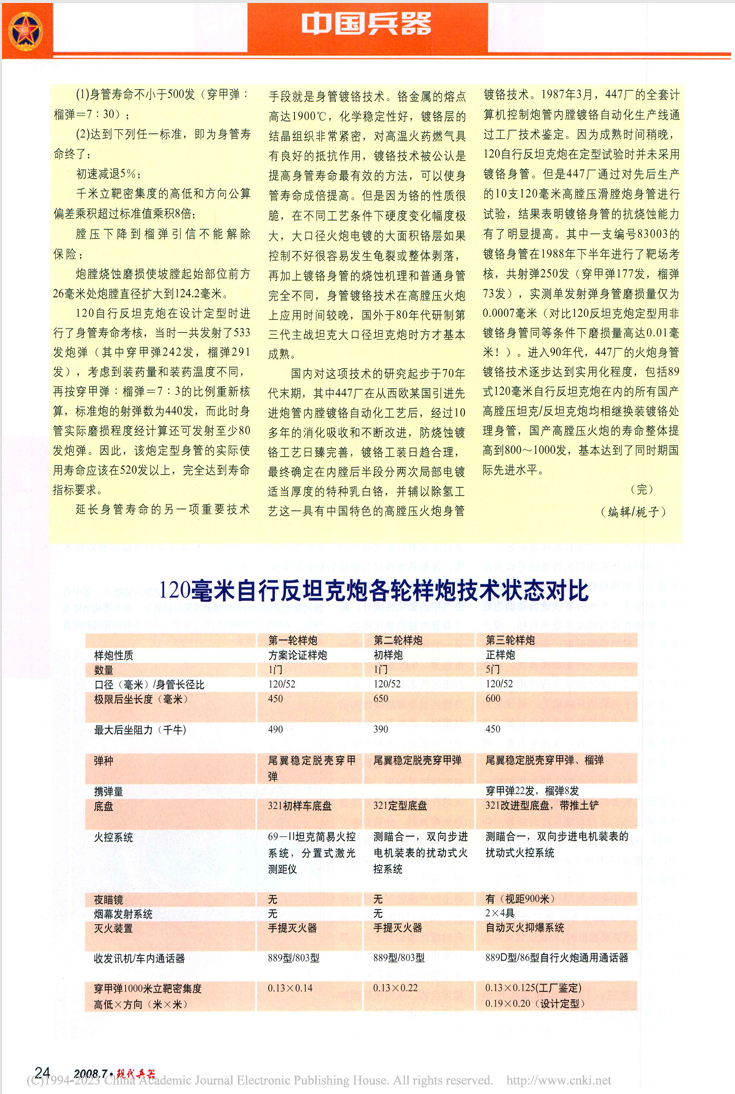

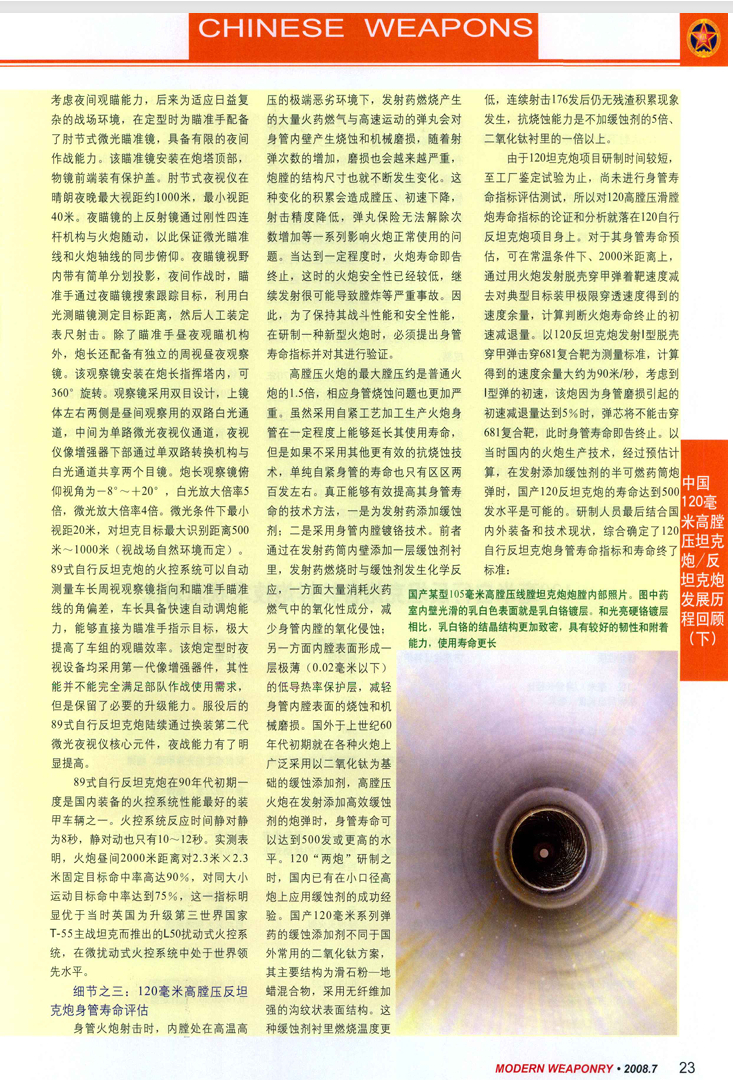

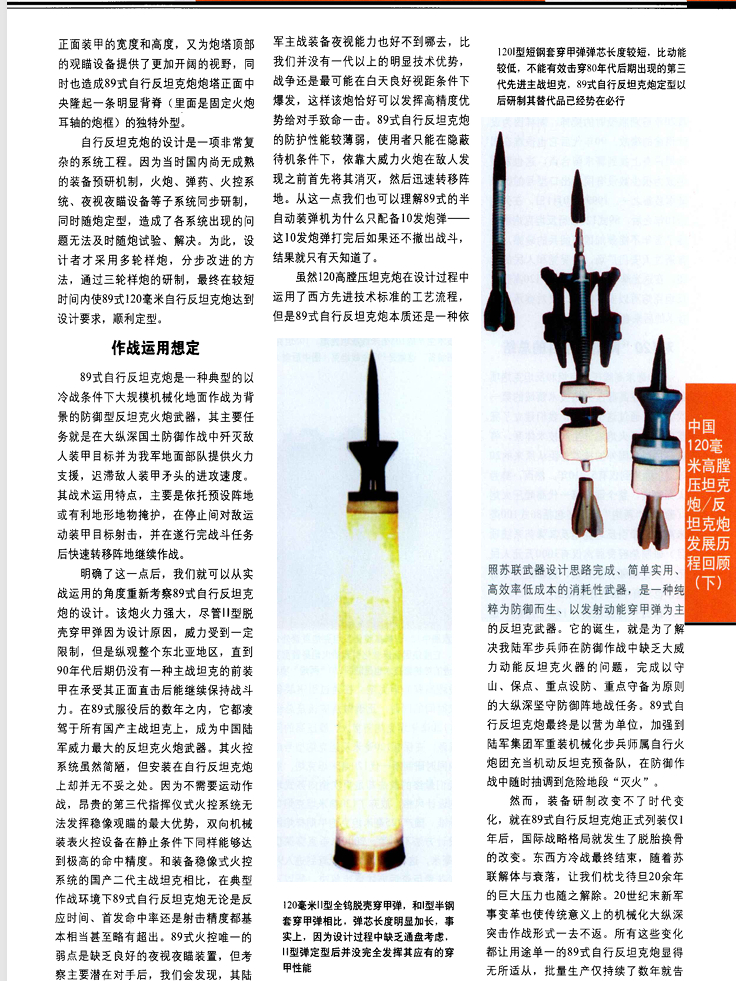

来自2008年7月刊《现代兵器》杂志的文章，介绍了89式120mm高膛压反坦克炮的护膛剂：高膛压火炮的最大膛压约是普通火炮的1.5倍，相应身管烧蚀问题也更加严重。虽然采用自紧工艺加工生产火炮身管在一定程度上能够延长其使用寿命，但是如果不采用其他更有效的抗烧蚀技术，单纯自紧身管的寿命也只有区区200发左右。

真正能够有效提高其身管寿命的技术方法，一是为发射药添加缓蚀剂；二是采用身管内膛镀铬技术。前者通过在发射药筒内壁添加一层缓蚀剂衬里，发射药燃烧时与缓蚀剂发生化学反应，一方面大量消耗火药燃气中的氧化性成分，减少身管内膛的氧化侵蚀；另一方面内膛表面形成一层极薄（0.02毫米以下）的低导热率保护层，减轻身管内膛表面的烧蚀和机械磨损。国外于上世纪60年代初期就在各种火炮上广泛采用以二氧化钛为基础的缓蚀添加剂，高膛压火炮在发射添加高效缓蚀剂的炮弹时，身管寿命可以达到500发或更高的水平。

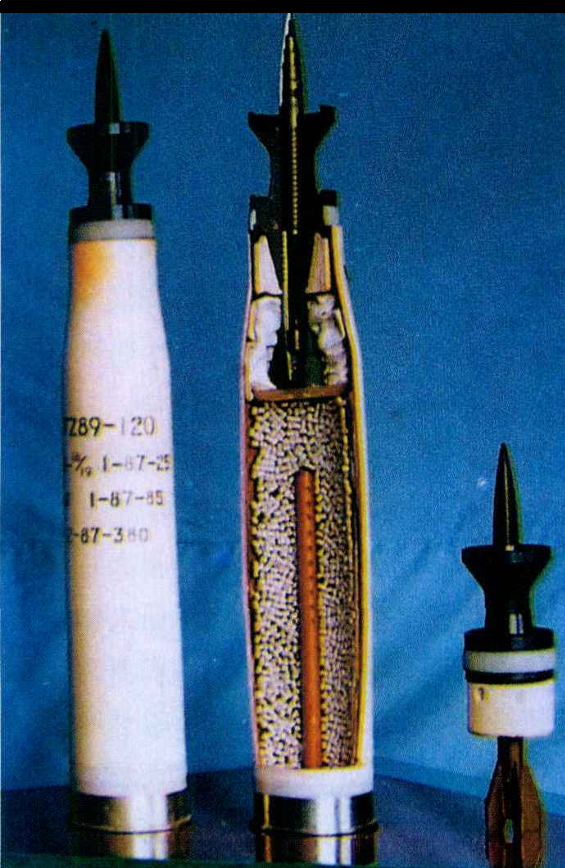

120“两炮”研制之时（“两炮”指89式120mm高膛压反坦克炮和86式100mm高膛压反坦克炮），国内已有在小口径高炮上应用缓蚀剂的成功经验。国产120毫米系列弹药的缓蚀添加剂不同于国外常用的二氧化钛方案，其主要结构为滑石粉—地蜡混合物，采用无纤维加强的沟纹状表面结构。这种缓蚀剂衬里燃烧温度更低，连续射击176发后仍无残渣积累现象发生，抗烧蚀能力是不加缓蚀剂的5倍、二氧化钛衬里的一倍以上，89式120炮的寿命在520发以上。
