MOS管关断Vds尖峰从哪来？新手掌握
刚上班做电源测试，第一次在示波器上看到Vds波形吓了一跳——关断瞬间冒出一个老高的尖峰，比母线电压高一大截。老师傅瞟了一眼：寄生电感嘛，正常。今天终于把它捋清楚了。
什么是Vds尖峰？
👉开关管关断瞬间，回路电流急剧变小，变化率di/dt很大。而回路里一定有寄生电感：PCB走线、器件引脚封装、变压器漏感都算。电感讨厌电流突变，会感应出电压V=L×di/dt，叠加在管子两端，就成了尖峰。
为什么大功率电源更明显？
👉尖峰正比于L×di/dt。电流越大、关断越快，di/dt越大，尖峰越猛，大电流场景特别突出。

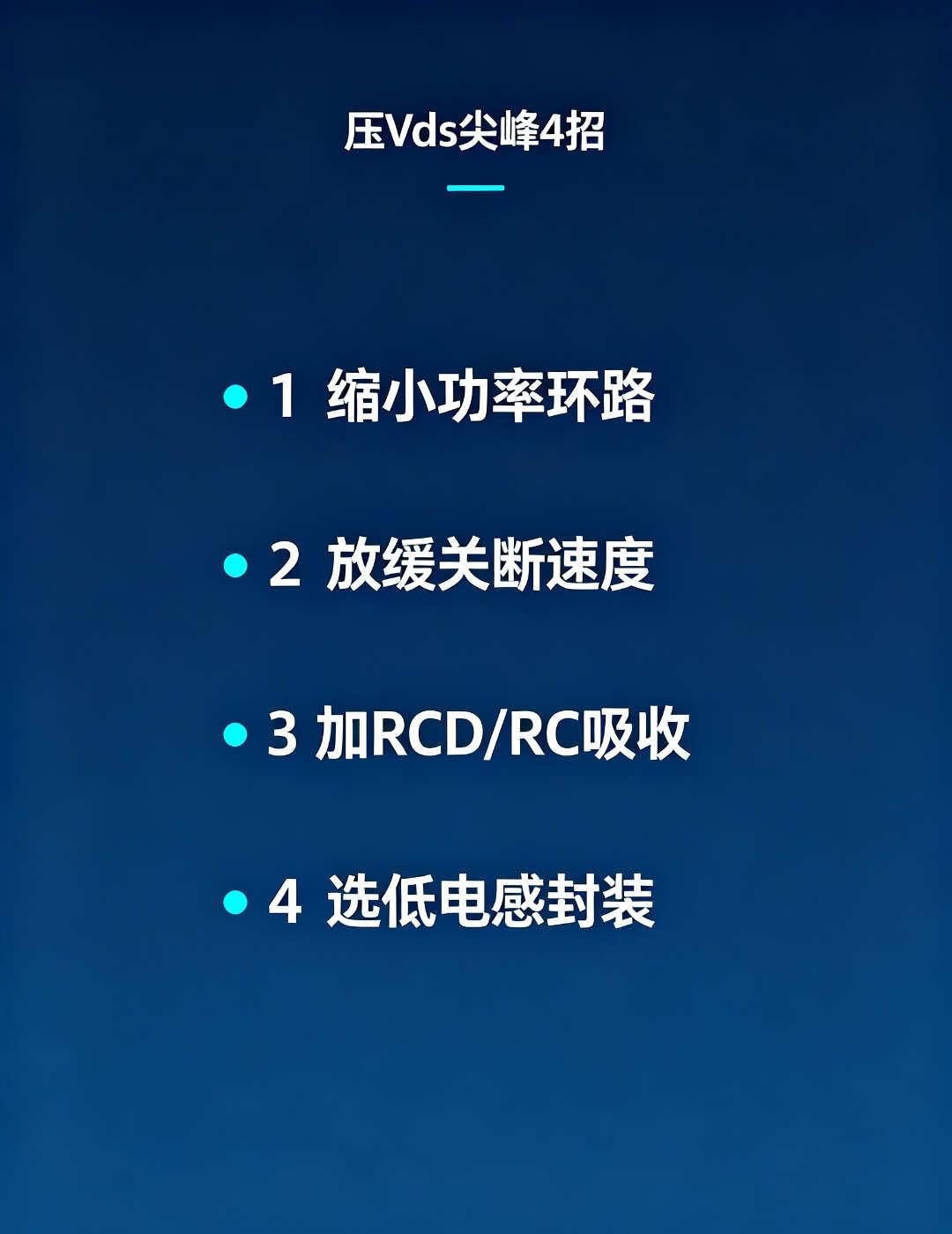

💡怎么压尖峰？4招：
1、缩小功率环路，走线越短越好，从源头减寄生电感
2、加大栅极关断电阻，放缓关断速度（代价是关断损耗变大）
3、加RCD或RC吸收电路，把尖峰能量吃掉
4、选封装寄生电感更小的器件
提醒一句：尖峰超过管子额定Vds会直接击穿，选型和调吸收都要留裕量。
⚠️补充误区：
寄生电容不会产生尖峰！
但是MOS输出电容Coss会和寄生电感发生LC谐振，也就是尖峰过后看到的来回震荡拖尾波形。硬件工程师开关电源硬件学习
