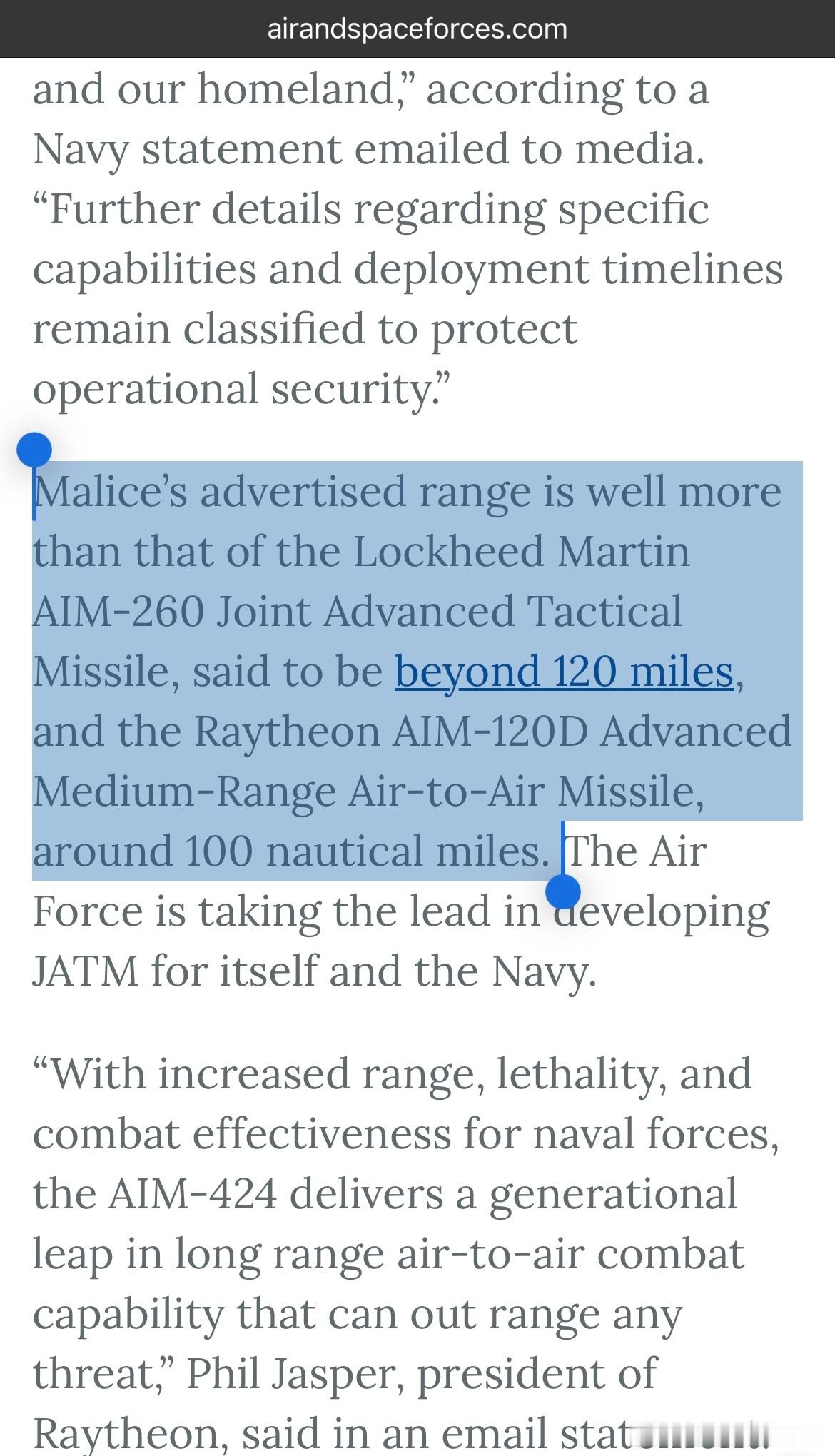

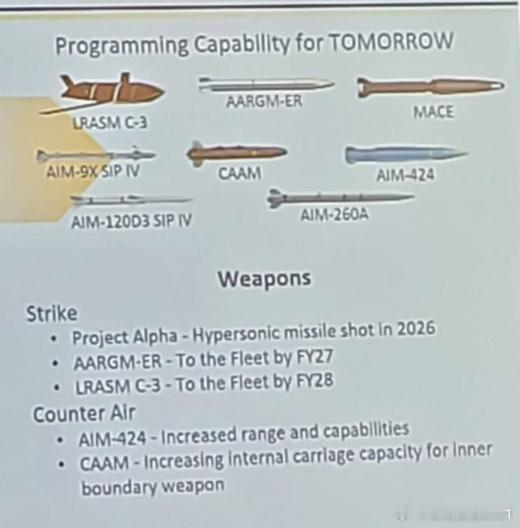

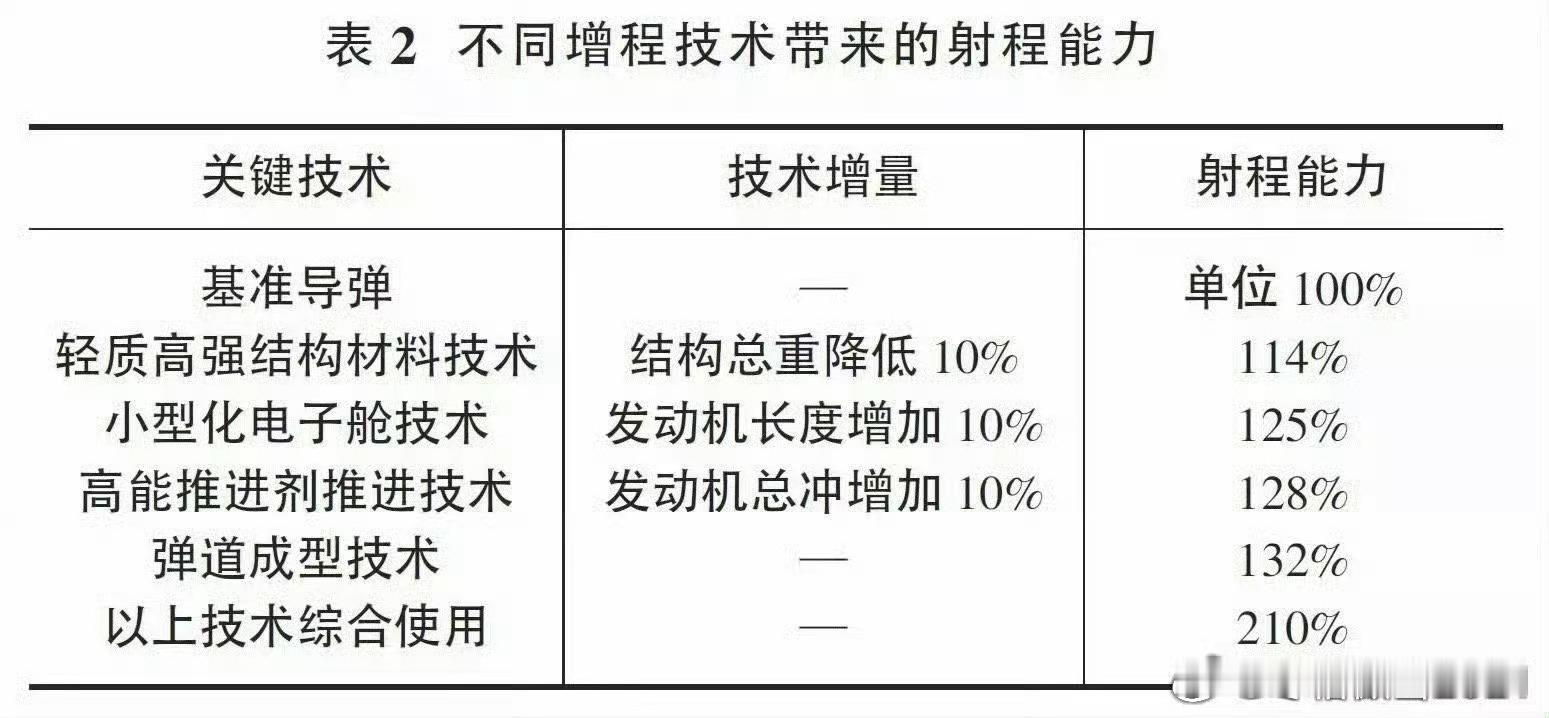

烽火问鼎计划每天认识一件兵器日耳曼赢学 从导弹增程路径谈对AIM424评估和对策➡️美国公开了图1的美军未来空中三叉戟：AIM424、AIM260A、AIM120D3 sip4（200KM➕），可见美军根本瞧不上AIM174B。根据图2、图3美军方消息AIM424射程最低463KM，AIM174B 277～370KM，AIM260A最低222KM，AIM120D约185KM，图4是空导院对AIM120D射程估算265.2/1.45=约183KM，估算正确。但高估了AIM260A 265.2KM，实际是大于222KM，同样来自空导院的王总接受兵工科技采访明确PL15自用射程大于200KM。⭐️结论1:同样采用双脉冲➕AESA导引头的AIM260A就是美国版PL15，两者最大射程都在200KM➕级别。➡️那么AIM260A是如何实现7英寸弹径射程略超8英寸弹径PL15的？首先双脉冲是平手，其次AIM260A的头阻明显比PL15低（图7VS图8）、从外轮廓看PL15头阻与AIM120相当，PL12头阻接近R77更大些，能把透波罩优化到极致也是进步。图6证明AIM260A五大组件相比AIM120有明显长度变化，其中发动机药柱增加了28%，在整体弹长不变的情况下，其他组件缩短就能增加发动机药柱长度。⭐️结论2:俄空空导弹射程长期落后就是吃了导弹制导舱、舵机、战斗部、电子设备小型化不过关的亏。AIM260A的先进性就体现设备小型化、低阻罩、全弹道能量管理方面。➡️根据图9在不改变导弹尺寸前提下，综合运用五种技术增加导弹射程最多能提高到2.1倍，这样可以按75KM的AIM120A为基准导弹，可计算不改变AIM120A弹体前提下，AIM120极限射程约158KM，AIM120D能做到185KM可能改成了单室双推力或者降低了截获目标后导弹转弯的弹道能量损耗。➡️图10（转自应用技术联合体）对比了单脉冲、单室双推力、双脉冲三种形式的能量变化，简单概括单脉冲的近距离能量高，单室双推力牺牲近距离转弯性能换一定增程，双脉冲初段平单室双推力、在中段低速飞行能量最差、二次点火后提高能量打出更远射程。➡️那么AIM424是哪一种？图11的AIM424明显和标准6的MK104火箭有密切关系，MK104正是单室双推力火箭（图12）。明确了动力种类，根据测量AIM424的药柱长度约2.6米，约占4.11米弹长的63%，MK104全长2.9米，所以AIM424总冲肯定落后标准6，估算AIM424推进剂约378KG，这对空空导弹来说是非常惊人的药柱重量，AIM120C5药柱重量仅51KG。同样可得AIM424导引头、电子舱、战斗部、舵机总重量约680-378=302KG，AIM424药柱占全弹重量约56%VS AIM120C5药柱占全弹重量约32%⭐️结论3:AIM424以高达56%给推进剂的方式猛塞发射药粗暴增推，属于力大砖飞的设计思路，同时极限压缩了导引头、舵机、战斗部和电子舱。例如图14显示AIM424的导引头体积与AIM120相当，战斗部估计也很抽象不会比AIM120大很多，整个导弹没有一体化减阻、属于降低成本和猛塞发射药原则指导下的短平快远程弹思路。➡️图15佐证AIM424已经榨干了F35弹舱长度和宽度余量，挂在里面占了一枚2000磅的空间，F35只能内置2枚AIM424和2枚AIM120。F35B（图16）弹舱比F35C（F35A与F35C弹舱相同）短，与内置AIM424无缘，只能内置流星作为F35B最远射程武器（200KM➕与PL15、AIM260A同级别，但导引头落后PL15一代）。至于F22A主弹舱可用长度仅3.96米，也无法内置AIM424，这样AIM424无法借助F22A的1.5马赫发射进一步增加射程、当然外挂可以但破坏高隐形。➡️那么目前已公开的PL导弹确实没有对标AIM424的导弹，有什么对策呢？图17（转自爱若丰狂SOYO历）论证了现役J20J35弹舱都能容纳340毫米弹径的导弹，结合2016年AVIC在迪拜航展公开的FC31弹舱内置4枚中远程超音速空面导弹图，可证明以PL15或者更好的型号为基础加粗弹径到340毫米内置4枚对现存五代机是完全可行的。其实你自己去看J20弹舱内置PL15未完全顶到底、即便老20的弹舱前面可用深度相对低也只影响钝头的亚音速巡航导弹、制导炸弹，不影响尖头的AAM和超音速空面导弹。⭐️以传闻里相比PL15加长药柱的PL16为例、其射程已经匹敌864KG的AIM174B（美国人看不起AIM174B的原因就在这里、长那么大个和对手内置的中距弹射程相当），攻击距离最低也有300KM，根据经验公式估算，把弹径从8英寸/203毫米提高到12英寸/305毫米（提高50%），用尽图9优化手段可以增加60%射程，这样加粗的PL16仍然比AIM424细、但最低的攻击距离可达480KM。➡️按AIM174B有效射程277KM、最大射程370KM估算AIM424有效射程463KM、最大射程556KM。⭐️未来空战对抗不是某件决战兵器对抗，而是不同射程不同优势区空空导弹的体系之战。俄军四巨魔（HOMO）：RS172 398KM、产品810M 360KM（苏57专武）、R37M 150～400KM（米格31投掷400KM）、R77M 130～190KM（米格31投掷190KM）。美军天启四骑士：AIM424 463～556KM、AIM174B 277～370KM，AIM260A 193～265KM、AIM120D 160～185KMPLA五虎断魂枪：PL1X 1000～1200KM，PL17 500～600KM、PL16 270～370KM、PL15 145～240KM、PL12A 120～150KM。
