盛合核心价值、行业壁垒与国内唯一性完整结论

一、核心价值（国产AI算力芯粒封装唯一底座）

盛合晶微前身中芯长电，国内唯一纯高端先进封测厂商，不做低端传统引线框架封装，三大核心业务形成完整算力芯片封装闭环：

1. 中段12英寸Bumping（凸块加工）——先进封装底层刚需
大陆首家、最大规模12英寸凸块量产企业，国内唯一可配套14nm及以下先进制程凸块，最小微凸点间距20μm，适配GPU、AI大算力芯粒底层互连；2024年12英寸Bumping产能国内第一，市占率超40%，是所有2.5D/Chiplet封装的前置必备工序 。
2. 12英寸WLCSP晶圆级封装——消费/车载高端芯片龙头
大陆12英寸WLCSP收入规模第一，市占31%，超薄低K工艺成熟，用于车载、毫米波雷达、AIoT高集成芯片。
3. 2.5D硅基芯粒集成封装（SmartPoser™平台，核心王牌）
大陆唯一实现硅基2.5D大规模量产的企业，对标台积电CoWoS；2024年国内2.5D业务市占率85%，全球仅台积电、三星、英特尔、盛合晶微4家具备同等量产能力；自主专利SmartPoser-Si平台可实现65mm大尺寸硅转接板、20μm微凸点，完美匹配国产AI芯片多芯粒堆叠、逻辑折叠架构，是华为、国产GPU厂商算力芯片量产唯一国内供应商。

产业战略价值

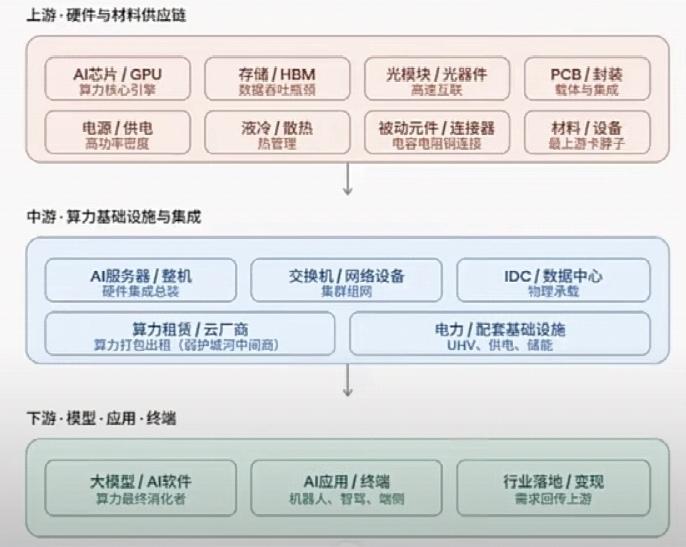

在后摩尔时代，先进封装是国产芯片突破制程瓶颈的最优路线；海外台积电CoWoS产能垄断、交付周期长、对华限制，盛合晶微是国内唯一可替代台积电高端算力封装的自主可控载体，国产大模型、AI服务器芯片的国产供应链刚需环节。

二、四层硬核行业壁垒

1. 独家工艺专利壁垒（技术代差）

- 自主SmartPoser™三维集成平台，中美双专利，高密度垂直铜柱互连+双面多层RDL再布线，可异质集成计算、存储、无源器件；凸点间距20μm优于三星40μm，核心工艺200+项专利锁死路线 。
- 全流程中段加工Know-how积累：12英寸超薄晶圆、Low-K低介电层防开裂工艺，良率稳定98%以上，国内同行无同等量产工艺沉淀。

2. 全链条协同壁垒（国内独有三段一体化）

国内唯一打通12英寸Bumping中段加工+WLCSP晶圆级封装+2.5D芯粒集成全流程的封测企业；长电、通富、华天仅布局后端封装，缺失中段凸块核心工序，无法独立完成完整2.5D生产，必须外购中段产能，工艺协同、交付周期、良率全面落后盛合晶微。

3. 产能与重资产壁垒

12英寸高端先进封装单厂投入超百亿，洁净车间、高精度电镀、光刻、超薄研磨设备高度定制；公司现有10万片/月12英寸晶圆级产能，2027年扩至20万片/月，国内最大高端中段+2.5D产能，新玩家至少3-5年才能完成产线建设+良率爬坡。

4. 头部客户认证壁垒

深度绑定国内头部AI芯片设计厂商，单一核心客户收入占比74%，长期锁价长协；高端算力芯片封装认证周期12-24个月，工艺参数、可靠性标准高度定制，新进入者很难切入头部国产算力供应链。

三、关键问题：国内是否具备唯一性？分赛道客观区分（不绝对化）

1）2.5D硅基算力封装赛道：国内绝对唯一、短期无可替代

1. 量产维度：长电科技、通富微电、华天科技仅完成实验室样品，无规模化商用产能；国内所有已量产交付客户订单几乎全部由盛合承接，市占85%断层领先 。
2. 技术维度：国内仅盛合掌握硅转接板大尺寸、20μm微凸点批量工艺，其他厂商仅能做树脂基FOWLP扇出封装，无法满足AI高带宽、高密度芯粒堆叠需求。
3. 供应链维度：国产高端GPU、大算力芯片想要落地国产2.5D封装，目前只有盛合晶微可选，这一层面具备强唯一性。

2）12英寸Bumping凸块中段加工赛道：龙头第一，但非绝对唯一

国内有少量厂商小批量布局12英寸凸块，但仅盛合可稳定配套14nm先进制程、大算力20μm超细间距产品；其他厂商仅能做40μm以上低端消费电子凸块，高端算力赛道唯一性仍成立，低端赛道存在竞争者。

3）WLCSP晶圆级封装赛道：收入规模第一，不具备唯一性

长电、晶方科技同样量产WLCSP，只是盛合12英寸高端低K超薄工艺、营收规模领先，该细分不存在独家垄断。

4）整体全流程一体化赛道：国内唯一三段全流程覆盖企业

国内没有第二家同时具备大规模12英寸中段Bumping、高端WLCSP、商用2.5D硅基封装能力的厂商，全产业链协同模式是独家壁垒。
