‍常见的射频介电材料特性测量方法有传输和反射测量的传输线法、开放式同轴探针法、自由空间法和谐振法。对于这些类型的介电参数提取，可能需要VNA测试同轴电缆组件、高速端发射连接器、同轴GS/GSG探针和探针定位器以及各种波导硬件。今天我们就详细说说传输和反射测量的传输线法。

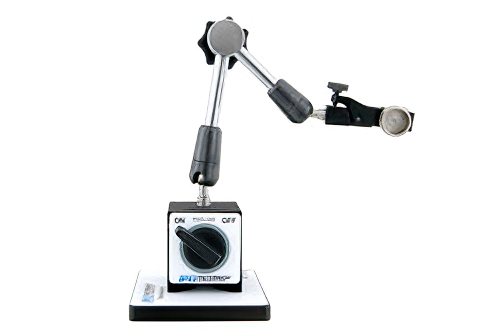

射频PCB测试探针，定位装置适用 PE2PB 系列

传输/反射方法可以利用传输线或波导结构来提取已知介电结构的介电常数、损耗角正切以及磁导率。对于同轴或横向电磁（TEM）模式平面传输线，可以使用适当的技术在整个TEM频率范围内提取所有介质材料的特性。

在波导的情况下，介电特性提取被频带限制为单模操作。可以设计传输线和波导结构，使得介电样品可以插入测试结构中并相应地进行测量，尽管在某些情况下，有必要设计和制造这些类型的测试结构，使得电介质是传输线或波导的组成部分。

射频同轴 GS 探针，800 微米间距，DC - 20 GHz，用于对接电缆，3.5mm接口

本质上，传输/反射方法包括在传输线或波导内放置电介质，并使用VNA来测量传输和反射响应。通常，测量的是复数散射参数（S参数）S11和S21。然后必须通过提取算法运行这些结果，这些算法需要传输线或波导结构的精确模型、导体特性和结构的精确物理测量。VNA必须在测量之前进行校准，校准平面最好到介电测试结构的末端。VNA线和介电测试结构之间的互连的进一步嵌入可以通过测试仅包括互连过渡区的结构来完成，从而使校准平面正好到达介电测试区。

最终，这些技术的准确性取决于传输线/波导模型、物理测量、提取技术和VNA性能。根据传输线或波导结构的制造方式，可能需要破坏性测量来确定结构的实际物理测量，特别是在嵌入式或分层平面传输线或光波导的情况下。
