射频滤波器是信号链中常用的无源或有源组件，主要用于是使频谱中的多余部分或特定频率大幅度衰弱，同时将对工作频率产生的影响降至最低。今天我们来了解不同分类方式的射频滤波的类型。

射频滤波器是根据频率修改信号的幅度和相位角的组件/设备，通常采用了各种谐振器技术，这些谐振器技术以产生预期频率响应的方式布置、耦合和连接。由于物理限制，没有一个滤波器符合理想要求，并且降低的寄生效应和机械公差会对每种滤波器的设计带来实质性约束和权衡取舍的问题。

1）滤波器的响应

滤波器通常根据其滤波器的响应进行分类

低通滤波器：通常将使高于所需截止频率的宽范围频率衰减

高通滤波器：通常将使低于特定截止频率的宽范围频率衰减

带通滤波器：通常将使所需频率或通带的设定范围附近的频率衰减

带阻滤波器：与带通滤波器相反，将反向执行相同的功能，并在很大程度上使频率的“陷波”衰减，同时使所有其他频率尽可能小的衰减。

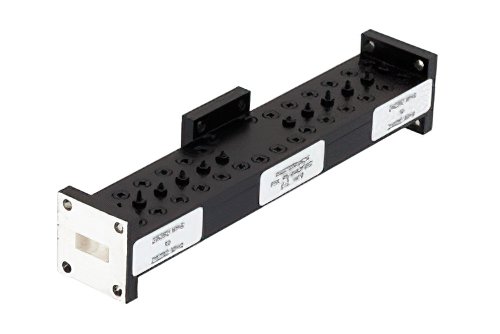

波导带通滤波器， WR-42接口 和带通， 24.25 GHz ~24.45 GHz

2）结构

射频滤波器设计为具有预定的频率相关的传输响应，主要用于衰减频谱中可能存在不良信号分量、干扰或噪声的部分，按结构也包括

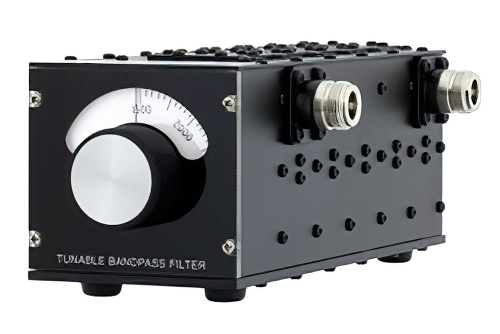

5 阶调谐带通滤波器，N 型母头 ，1.5 GHz~3 GHz ，5% 带宽

有源滤波器：使用调谐电子设备，可以包括调谐电路、放大器和其他有源/无源电路。

无源滤波器：由无源结构和元件组成，例如电阻器、电容器、电感器、谐振器、衰减器等。

数字滤波器：使用数字硬件对数字化信号进行信号调节功能，例如专用集成电路（ASIC）、现场可编程门阵列（FPGA）或数字信号处理器（DSP）。

最常用的滤波器是低通滤波器和带通滤波器。低通滤波器在混频器部分的镜像抑制、频率源部分的谐波抑制等有广泛应用。带通滤波器在接收机前端信号选择、发射机功放后杂散抑制、频率源杂散抑制等方面广泛使用。
