射频衰减器是射频和微波电路及系统的基本组成部分，主要用于在灵敏的测试和测量接收机之前降低被测设备的输出信号，以确保更符合阻抗匹配和精确控制发射机输出处的信号幅度。在射频系统设计过程中，高效便捷的射频计算器及转换工具可以让工程师事半功倍。今天我们来了解衰减器计算器。

衰减器可以使用电阻、PIN二极管、FET、HEMT和CMOS晶体管，并通过GaAs、GaN、SiC或CMOS技术来实现。构成各种衰减器设计配置的三种基本拓扑：T型、π型和桥接T型网络。‍下面了解T型、Pi型衰减器计算器。

1）T 型衰减器计算器

T 型衰减器（T-pad)）是一种特殊类型的衰减器电路，类似于字母“T”。T 型衰减器由输入端的一个串联电阻和两个并联电阻组成，其中一个接地，另一个连接到输出端。

Pasternack T 型衰减器计算器（又名T-pad）用于确定三通衰减器的电阻值（R1 和R2）（单位为欧姆）。

2）Pi 衰减器计算器

Pi 衰减器（Pi pad）是一种特殊类型的衰减电路，类似于希腊字母“Π”（Pi）的形状。Pi 衰减器由一个串联电阻和两个并联电阻组成，分别在输入端和输出端接地。

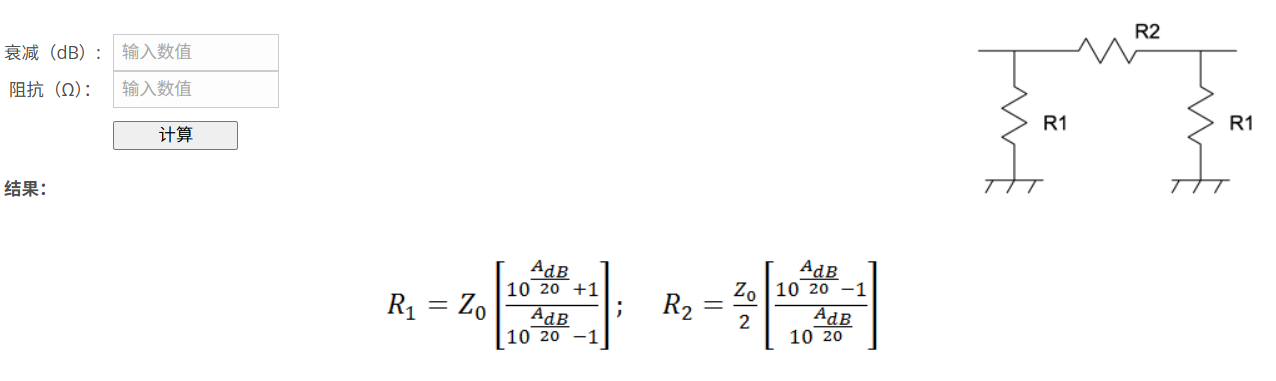

Pasternack Pi 衰减器计算器（又名Pi-pad 衰减器)用于确定Pi 衰减器的电阻值（R1 和R2）（单位为欧姆）。
