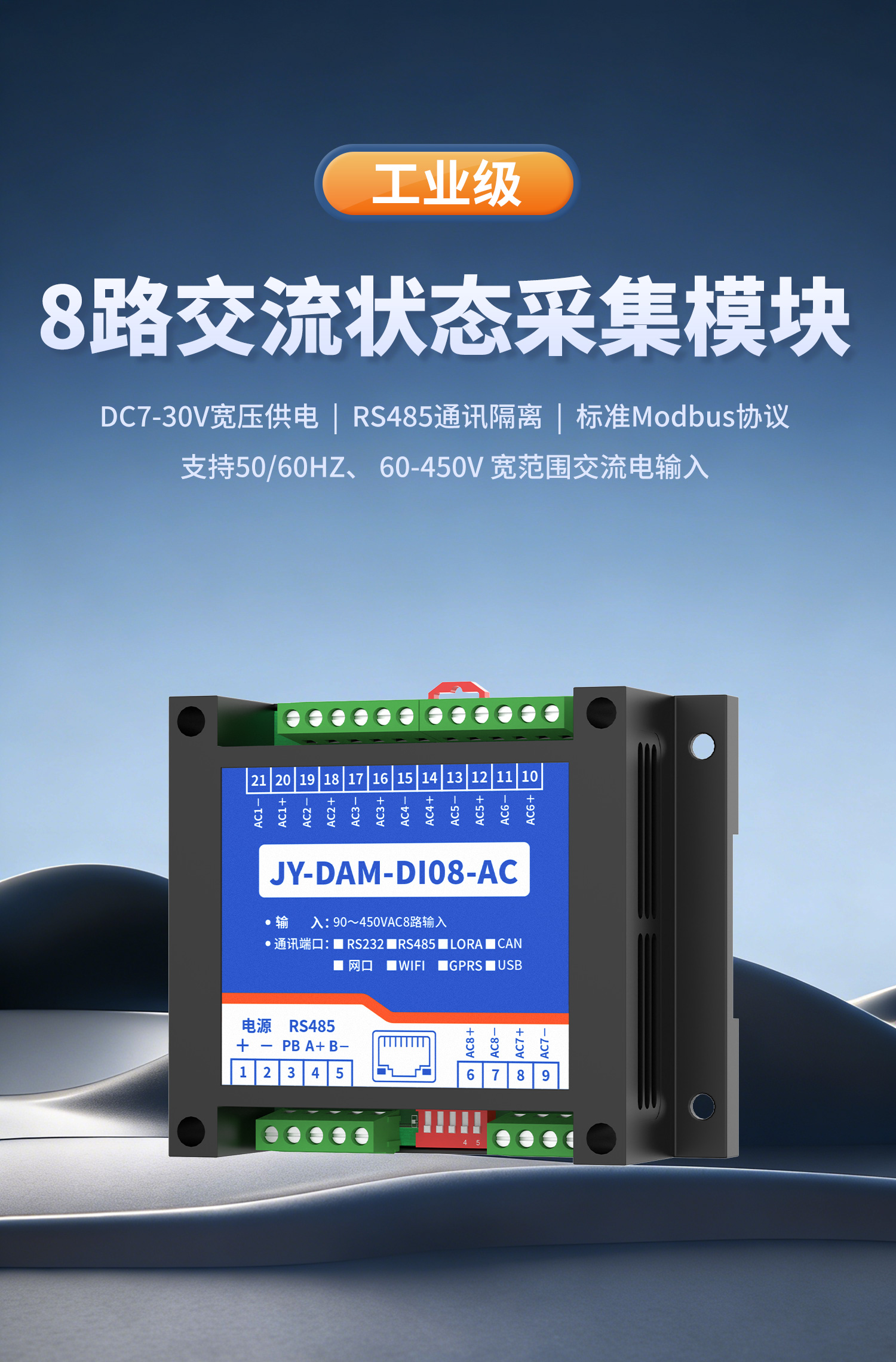

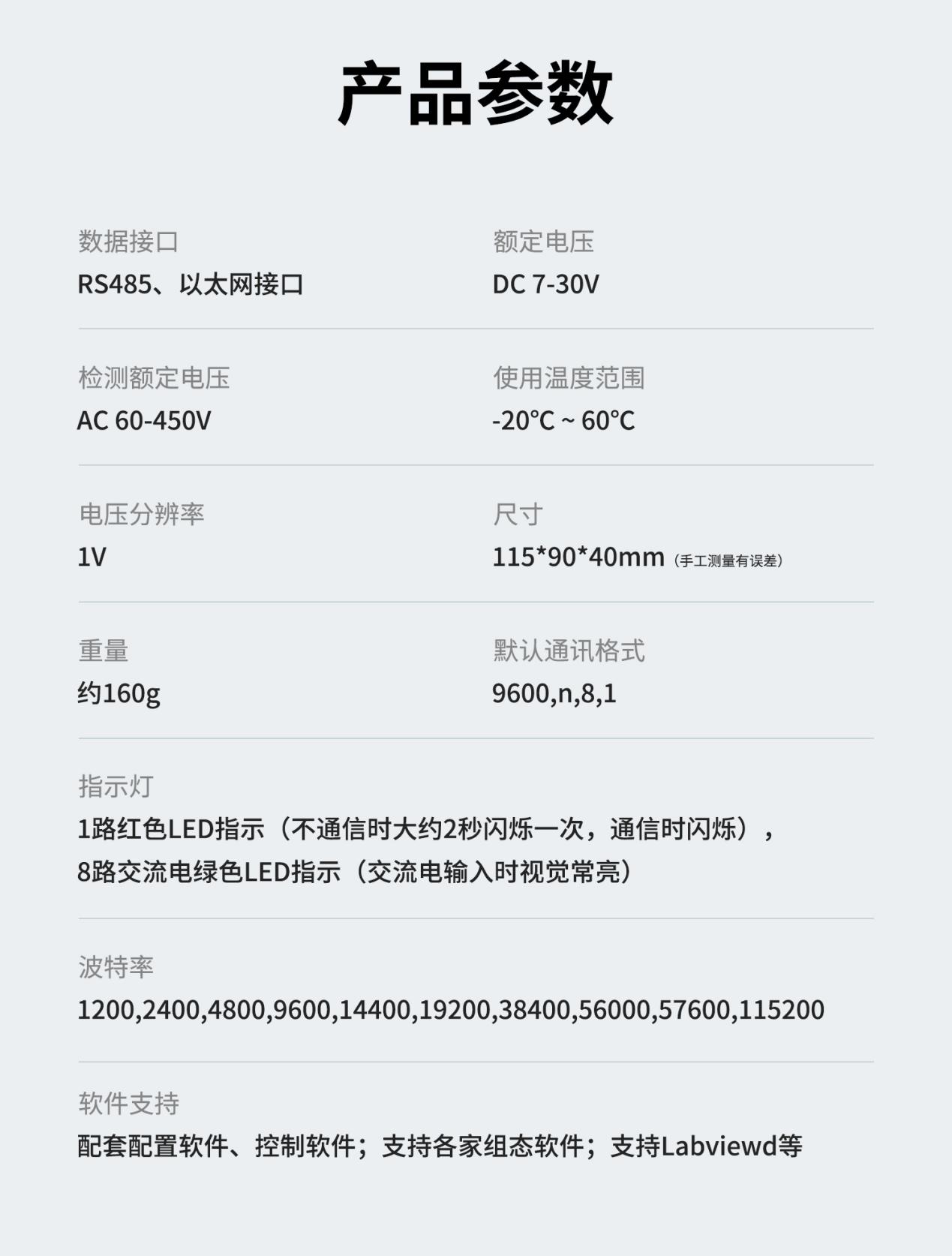

8路交流状态采集模块是一种用于实时监测和交流电(AC)相关参数的工业自动化设备。通常被应用于电力监控、能源管理、设备状态监测等场景。

8路：指模块具有8个独立的采集通道，可以同时连接8个不同的交流信号源(如8条不同的供电线路、8台电机或8个照明回路)。

交流状态采集：主要采集与交流电相关的开关量状态(数字信号)和/或模拟量参数。

常见采集内容：

开关量(状态量)：线路的通电/断电状态、断路器的分/合闸状态、重要设备的运行/停止信号等。这是最核心的功能。

模拟量(可选或进阶功能)：部分高级模块还能采集交流电压、电流、功率、频率、电能等参数，但这通常需要更复杂的电路(如电压/电流互感器)和ADC(模数转换)功能。

模块：通常指一个标准化的、可以集成到机柜、PLC系统或物联网网关中的硬件单元。

8路交流状态采集模块通过“隔离采样→信号调理→数据处理→协议输出”四步流程，精准捕捉8路回路的通断状态及电参量。

8路交流状态采集模块的核心工作逻辑分为四个关键步骤，将交流回路的“通断状态/电参量数值”转换为标准化数据，实现工业级稳定监测。

1、多路隔离采样

模块为每路通道配置独立隔离采样单元，确保抗干扰与防烧毁：

互感器将强电信号按比例缩小为弱电信号;

检测通断状态时，采样单元直接判断信号有无;

采集电参量时，实时捕捉波形峰值;

8路通道同步采样，互不干扰。

2、信号调理优化

通过滤波、整流与校准处理原始信号：

低通滤波器消除高频噪声;

整流稳压，将交流信号转为平滑直流信号;

校准信号幅值，确保与原始电参量成比例。

3、模数转换与数据处理

ADC芯片将模拟信号转为数字信号;

MCU根据模式处理数据：

-状态检测：输出“0”或“1”开关量;

-电参量采集：计算电压/电流有效值、频率等;

按通道编号整理8路数据。

4、协议封装与上传

按工业协议打包数据，每路带唯一地址标识;

通过RS485、以太网等接口传输至PLC、云平台等上位系统。

模块集成继电器接口，可基于采集状态触发联动，实现无人值守控制。

多路集成：将8个监测点集成到一个模块中，节省空间、简化布线、降低成本。

电气隔离：输入端(连接高压/强电的交流侧)与输出端(通信侧，如PLC)之间通常采用光耦或继电器进行电气隔离，以保护后端设备安全和防止干扰。

标准信号输出：将采集到的交流状态转换为标准的、可被工业控制系统识别的信号，例如：

干接点信号：继电器输出，通/断。

数字电平信号：如24VDC电平，表示“1”(有电/运行)和“0”(无电/停止)。

通信协议：通过RS-485、以太网等接口，使用ModbusRTU/TCP、BACnet等工业协议将数据上传至上位机、SCADA系统或云平台。

宽电压输入范围：通常支持常见的交流电压等级(如AC110V、220V、380V)，并能适应一定的波动范围。

LED状态指示：每个通道通常配有LED灯，直观显示该路交流电的通断状态。

智能配电箱/电柜监控：实时监测多条出线回路的供电状态。

生产线设备监控：监控多台电机、风机、泵等关键设备的运行/停止状态。

机房动力环境监控：监测精密空调、UPS等关键设备的电源状态。

照明控制系统：监测公共区域、路灯等照明回路的开关状态。

能源管理系统：作为数据采集前端，为能耗分析和优化提供基础状态数据。

消防与安防系统：监测应急照明、排烟风机等消防设备的电源状态。

在选择时，需重点关注：输入电压范围、隔离方式、输出信号类型、通信协议以及安装方式(导轨安装等)是否满足项目需求。
