华算科技同步辐射同步辐射数据来自高亮度、能量可调的 X 射线光源，但论文里出现的数据形态差别很大。常见输出包括。新手先认数据形态，再认坐标和单位，后续读数才有清楚起点。

能量扫描谱把横坐标设为，适合追踪价态、空态密度和局域配位场；衍射与散射数据把横坐标设为 2θ 或 q，适合分析晶格、相变、尺寸和组装；成像数据把信号写到像素或体素里，适合定位空间非均一性。一起决定数据能回答的问题。这种差异会直接改变解释范围。

q、强度、二维探测器坐标、采集时间和样品环境数据处理层级也要一起区分。二维探测器图保留方位信息，一维曲线来自方位积分或背景扣除，拟合表则把曲线转换成粒径、配位数、键长、相含量等数值。应连在一起读取。这样同一束光对应的材料信息才不会混乱。

二、XAS谱图新手先看哪些数据？

XAS 的第一眼先看吸收边附近。XANES 区域通常读取。吸收边整体移动常与平均价态、电荷转移和局域化学环境有关；白线强度反映未占据态、配位场和轨道杂化的共同影响。决定边位移动是否有可比坐标。没有这两项，边位差异很容易被过度解释。

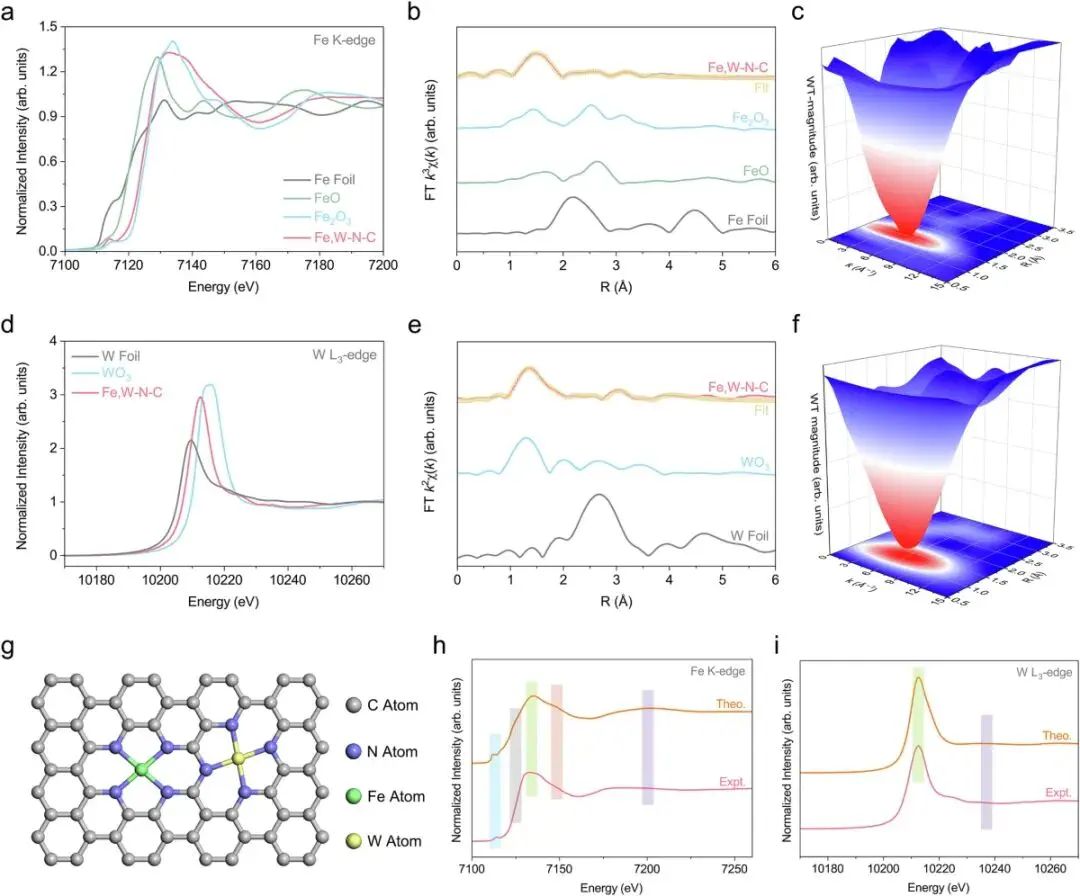

同一张 XAS 数据中，XANES、FT-EXAFS 和 WT-EXAFS 会给出不同对象。近边区主要记录；R 空间峰更接近近邻壳层；小波变换把 k 与 R 同时展开，用于区分轻元素配位和金属-金属散射。新手读图时应把谱区名称、吸收边元素和参考谱一起记录。

边位、白线、预边峰、谱形肩峰和参考样品2. EXAFS为啥先看k空间/R空间/拟合参数？

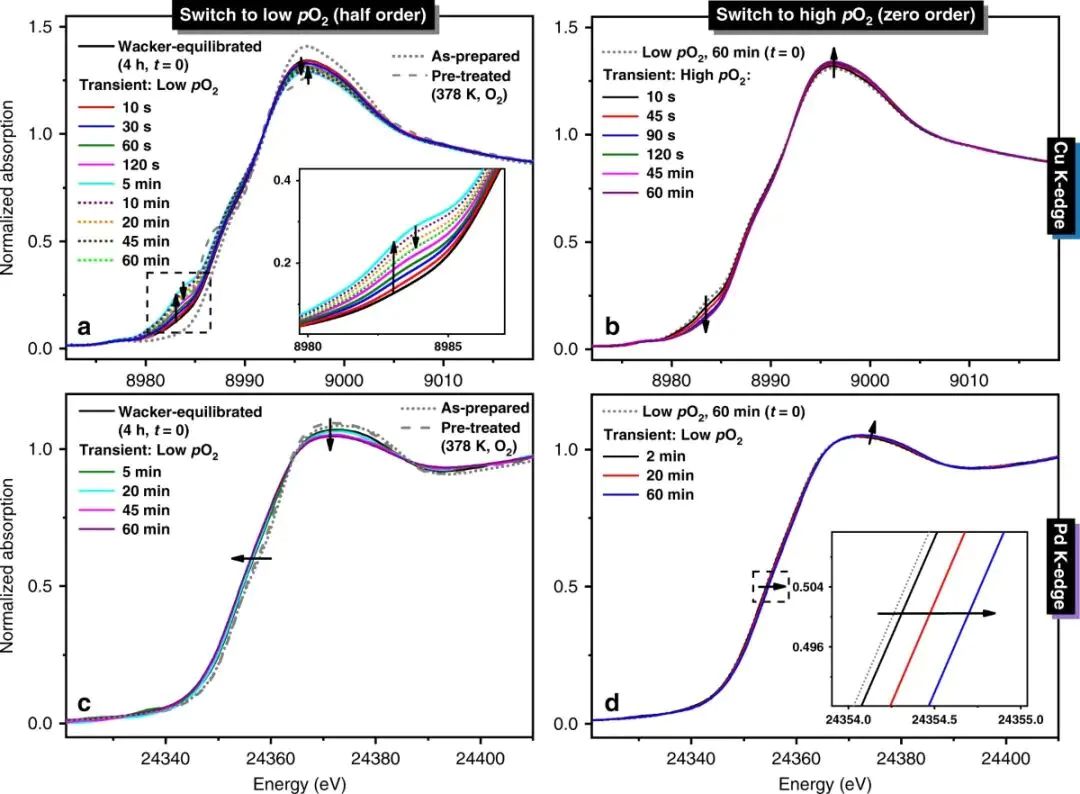

k 空间振荡幅度、R 空间第一壳层峰、拟合残差和参数表图3. Pd-Cu/zeolite Y 催化体系中 Cu 和 Pd K 边的原位 EXAFS 谱图及拟合对比。DOI：10.1038/s41467-020-14982-x

CN、R、σ²、ΔE₀ 和 R factorEXAFS 拟合还需检查有没有参考结构或理论路径。金属-氧、金属-氮、金属-金属路径在 k 空间振荡频率和 WT-EXAFS 强度位置上不同，会影响最终结构模型。缺少路径和参数时，单个 R 空间峰很难支撑明确的配位环境。

三、二维衍射和散射数据先看哪些坐标

SAXS 面向纳米尺度的密度起伏。横坐标 q 与结构尺度近似成反比，，高 q 区域更接近小尺寸结构和界面粗糙度。新手应先标出，再讨论粒径、孔径、分形结构或组装过程。q 轴范围会决定可观察的结构尺度。

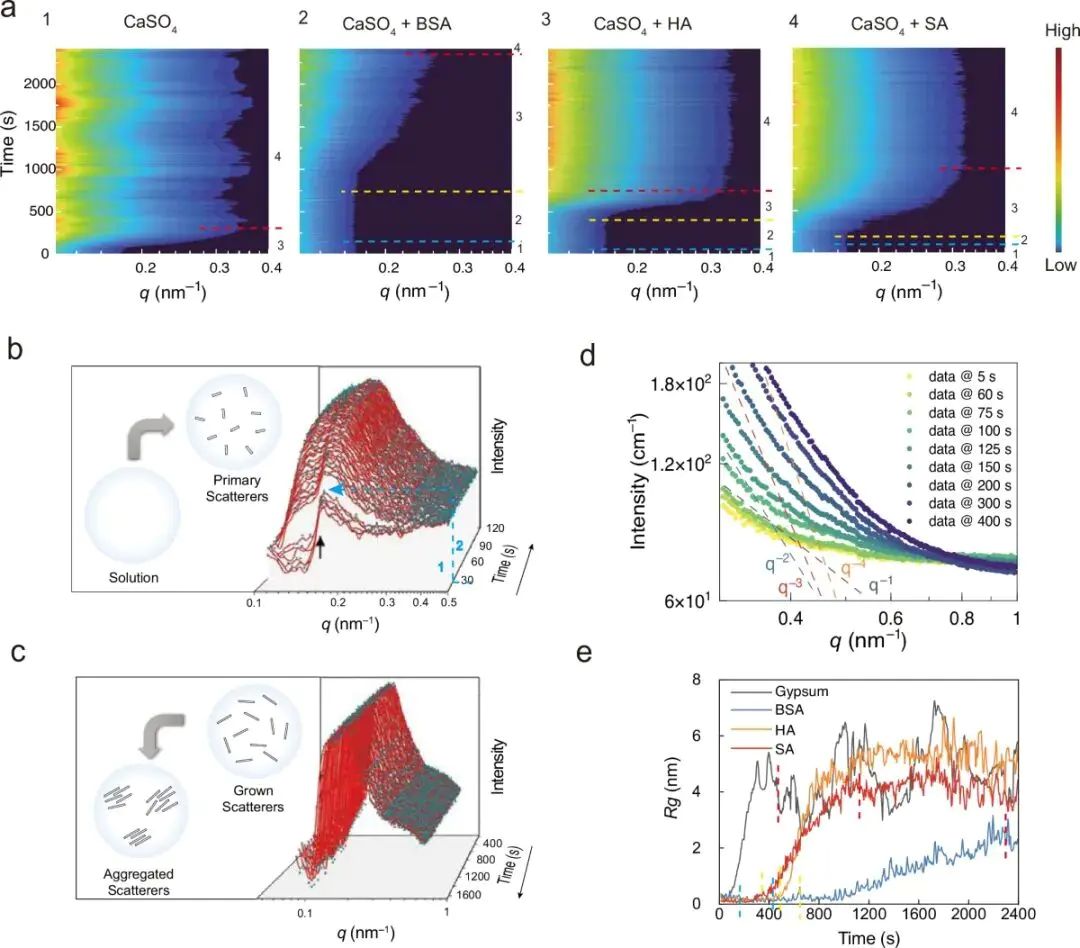

时间分辨 SAXS 的热图把 q 与时间放在同一数据矩阵中。，强度增加对应散射体数量、电子密度差或有序程度变化。若样品池、溶液背景和空白膜没有扣除，低 q 强度可能被窗口散射和浓度波动放大。

q 区间、背景、模型、残差和尺寸分布2. WAXS为什么先看峰位、环纹和时间轴？

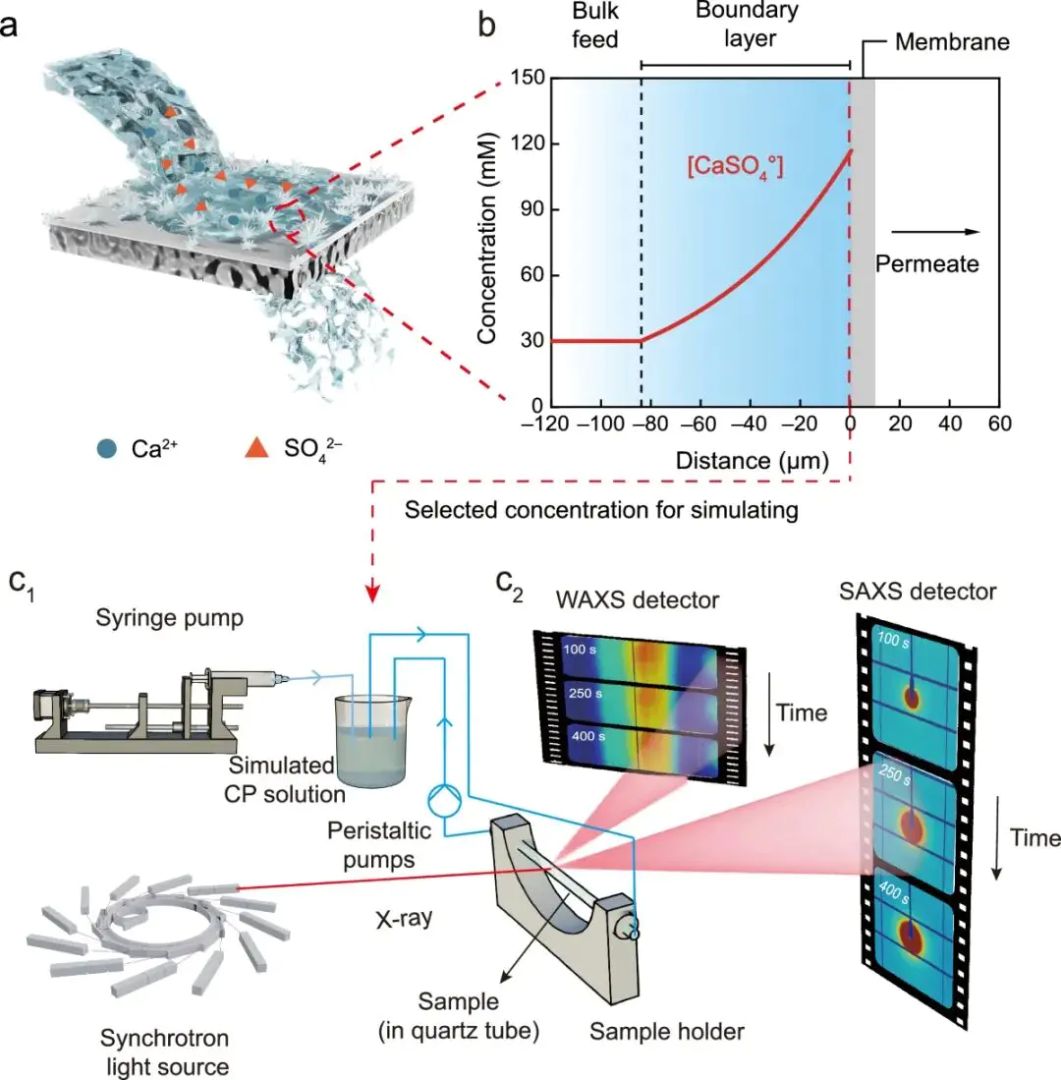

q 或 2θ 校准、峰位、峰宽、环纹方位角和时间帧图5. 石膏形成过程中不同条件下的时间分辨 WAXS 图样、衍射强度和晶化路径分析。DOI：10.1038/s41467-026-70508-x

峰位变化对应晶格间距改变同一套 WAXS 数据还应检查标准样校准和积分区域。探测器距离、束心位置或遮挡区域处理不同，峰位和峰宽会受到影响；只看一维曲线时，取向信息会被平均。一起看。晶相演化才不会被单条曲线简化。

四、成像类同步辐射数据先看哪些空间信息？

同步辐射成像给出的多半是定量图像数据。显微 CT、ptychography、XRF mapping 和会把吸收、相位、荧光或散射强度写入像素/体素。读图时先确认，再谈孔隙、裂纹、元素分布或密度差异。这些基础参数会限制图像解释范围。

Ptychographic X-ray nanotomography 能把相位反衬转化为密度信息，再重构出三维体数据。密度切片、三维表面和分割区域分别回答不同问题：。颜色只是数据映射方式，原始灰度和校准方式决定定量含义。

视场范围、体素尺寸、灰度校准和重构伪影2. 定量图像为什么要看分割和统计方式？

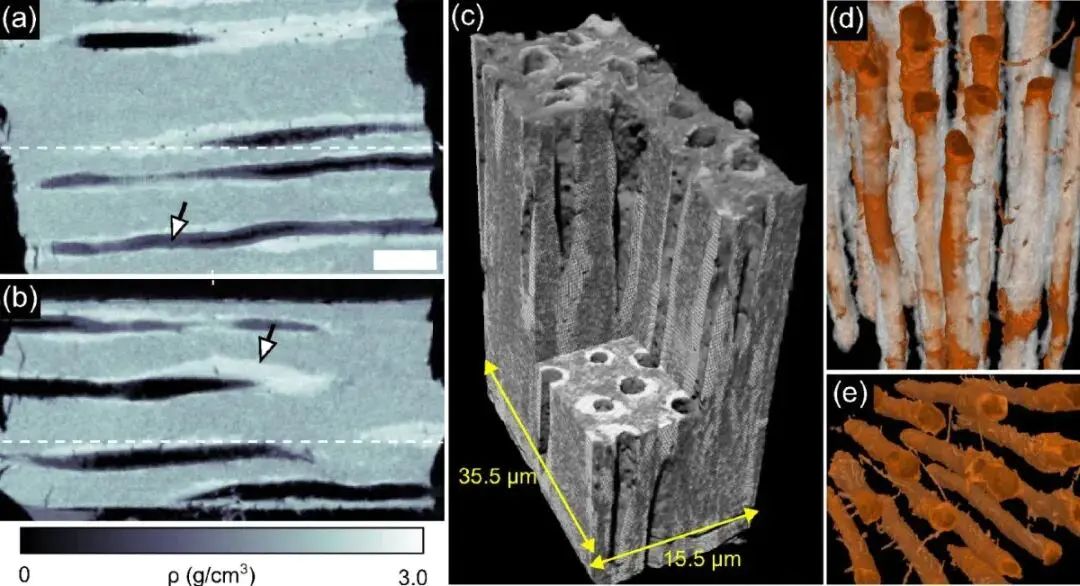

原始图、分割图、统计图和标尺单位图7. Ptychographic X-ray nanotomography 数据中的空气、有机碎片、间管牙本质和管周牙本质密度分布。DOI：10.1038/srep09210

峰位代表典型密度，峰宽代表区域内差异，峰面积反映被统计体素数量如果是 XRF mapping 或谱学成像，还需核对每个像素的积分时间、元素峰分离和背景扣除。低计数区域可能带来较大噪声，厚样品可能出现自吸收或遮挡。对定量图像同样关键。不同像素之间的比较要建立在相同采集条件上。

五、原位和operando数据怎样按时间读取？

原位和 operando 同步辐射数据把谱图变化写在时间轴上。每一帧谱图都应对应气氛、温度、电位、电流、流速、压力或反应物切换。若只保留最终谱图，电子态和结构变化的先后顺序会丢失。入门时应先建立，再比较边位、峰强和拟合参数。时间轴会决定动态变化的先后关系。

时间分辨 XANES 的价值在于保留动态过程。可以与气体切换、还原/氧化步骤和产物信号对应。谱图在工况改变后迅速变化，电子态响应较快；EXAFS 壳层参数随后改变时，局域结构重排可能发生在较慢时间尺度。

时间分辨率、信噪比、工况切换点和同步记录2. 拟合表和元数据为什么同样关键？

主图给趋势，参数表给数值来源，元数据给可比条件新手读同步辐射数据时，可按数据形态建立阅读顺序：XAS 先看吸收边和壳层峰，SAXS/WAXS 先看 q 轴和二维图样，成像先看体素与灰度来源，原位实验先看时间轴和工况记录。随后检查。材料状态才会和谱图信号对应到同一实验条件。

气氛、电位、温度和采集时间
