在一个典型的射频前端模块中，包括功率放大器（PA）、低噪放大器（LNA），多路器，收发开关和天线。开关的目的是实现收发机与天线信号之间的定向传播，将发射机信号耦合到天线，或者将天线信号耦合到接收机，并且将发射机信号与接收机进行隔离以避免接收机链路被发射机干扰。今天我们主要来了解射频开关的关键性能参数。

一、定义

射频开关通常用于天线端口的接收或发送信道之间进行切换，在滤波器信道之间进行转换，或在矩阵中用于切换测试信道以进行高通量自动测试或扩展矢量网络分析仪的端口数。

射频开关可以集成在射频半导体器件中，因为固态开关、分立固态开关或微机电机械（MEMS）开关可以是相对较大的连接器化部件，其依赖于嵌入式电机来接合不同路径的开关机构。

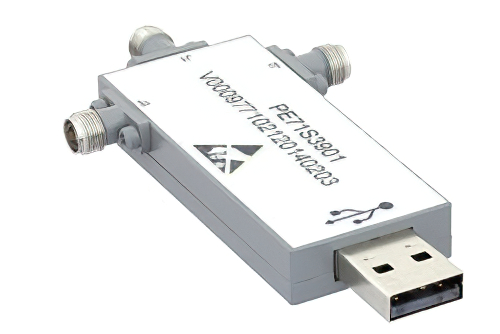

USB 控制高隔离度 SPDT PIN 二极管开关， 500 MHz ~40 GHz， 2.92mm

射频开关可设计为多种不同构型——从单刀单掷到可将单个输入转换成16种不同输出状态的单刀十六掷，或更多掷的构型。切换开关为一种双刀双掷构型的开关。此类开关具有四个端口以及两种可能的开关状态，从而可将负载在两个源之间切换。

二、关键性能参数

影响射频开关的电气参数主要有

隔离度：即电路输入端和输出端之间的衰减度，是衡量开关截止有效性的指标。

插入损耗：（也称传输损耗）为开关处于导通状态下时损耗的总功率。由于插入损耗可直接导致系统噪声系数的增大，因此对于设计者而言，插入损耗是最为关键的参数。

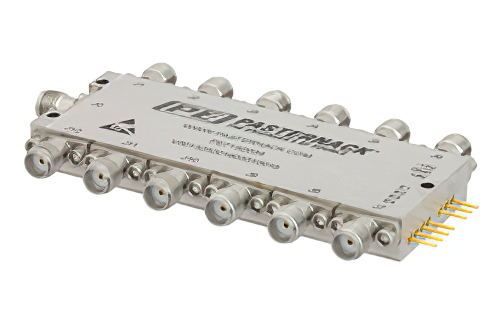

吸收式 SP12T PIN 二极管开关，100 MHz ~20 GHz ，最大功率 0.5 W (+27 dBm) ，SMA

开关时间：指开关从“导通”状态转变为“截止”状态以及从“截止”状态转变为“导通”状态所需要的时间。该时间上可达高功率开关的数微秒级，下可至低功率高速开关的数纳秒级。开关时间的最常见定义为自输入控制电压达到其50%至最终射频输出功率达到其90%所需的时间。

功率处理能力：定义为开关在不发生任何永久性电气性能劣化的前提下所能承受的最大射频输入功率。
