你检查角度测量仪，发现一个本该是90度的折弯现在只有88度，不禁疑惑一台价值数十万美元的设备为何连基本公差都无法保证。程序计算完美无缺，后挡料定位精度达到微米级，但眼前不断堆积的废品却诉说着另一个故事。大多数情况下，人们会将问题归咎于编程或后挡料校准。然而，更常见的原因其实是夹紧系统引起的挠曲变形——它能让一台100吨的折弯机表现得像一台60吨的设备。后挡料将板材精准定位，但由于模具未被牢固锁紧，折弯梁受力不均发生弯曲变形。了解可靠的折弯机夹紧系统与匹配的折弯机模具如何能恢复设备原有的精度。

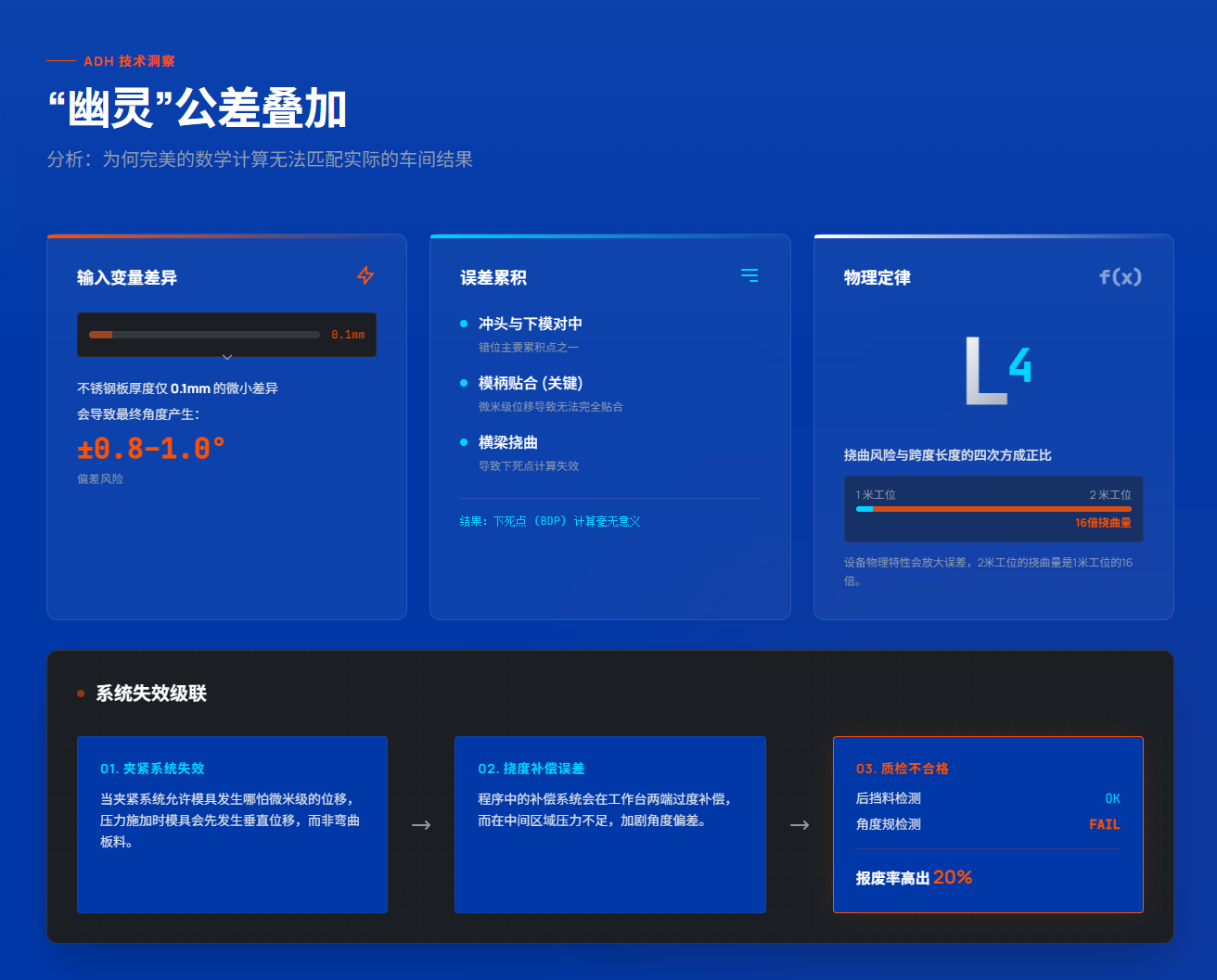

“幽灵”公差叠加：当计算结果与实际不符时
那些痴迷于数学计算完美的车间，其废品率往往比依赖激光验证设置的车间高出20%，原因仅仅是他们忽视了模具接口的机械现实。即便在一台滑块重复定位精度优于±0.001英寸（约0.025毫米）的折弯机上，不锈钢板厚仅0.1毫米的微小波动也可能导致±0.8–1.0°的角度偏差。当夹紧装置未能将模具完全紧固在折弯梁上时，就会产生所谓的“幽灵”公差叠加。
为什么数字与结果不匹配
这种错位在三个关键区域累积：上模与下模的对准、刀柄与梁的贴合度，以及梁体的弯曲。如果夹紧装置允许哪怕微小的移动，刀柄就无法完全贴合梁体。当折弯机施加压力时，模具会在金属真正开始弯曲之前发生垂直位移——这瞬间就使你的下死点计算失效。通过使用匹配良好的天田（Amada）折弯机模具或通快（Trumpf）折弯机模具，可以最大限度地减少此类偏差，这两种模具均专为保持一致性而设计。
设备本身的物理特性会放大这种效应。挠曲风险随跨距长度的四次方（L⁴）增加，这意味着一段2米跨距的挠曲量是1米跨距的16倍。如果夹紧装置允许微动，那么预设的折弯机挠度补偿系统就会在床身两端过度补偿，而在中心区域补偿不足。结果如何？一个在后挡料定位点看似正确的零件，却在角度尺检测时不合格。
如何区分滑块漂移、挠度补偿问题与夹紧打滑
要找到真正的原因，关键在于区分液压系统行为与机械故障。无论问题根源是什么，有缺陷的零件看起来可能一模一样，但每种问题都需要完全不同的解决方案。
折弯机故障诊断指南
滑块漂移源于液压系统行为，通常由速度转换过程中的延迟引起。当机器从接近速度切换到折弯速度时，若滑块倾斜达到0.3毫米或更多，您会看到由该角度的正切值乘以后挡料偏移量所决定的法兰偏差。其结果是成形深度不均匀。要确认这一点，请检查零点复归校准：如果变化超过±0.3毫米，那么您面对的是液压漂移，而非夹具问题。
挠度补偿问题会呈现清晰的模式：零件两端过弯，而中心区域保持张开约±0.5°。这发生在液压拱形补偿系统持续弯曲或压力在加工周期中下降10-15%时。一个快速的验证方法是，使用完全相同的设置，先折弯一个1米长的法兰，再折弯一个2米长的法兰。如果角度差异随长度不成比例地增大，则说明挠度补偿未能有效抵消横梁固有的弯曲。
夹具打滑是最难识别的，因为它模仿了挠度补偿失效的现象。在这种情况下，由于刀柄磨损或存在碎屑引入了0.1-0.2毫米的间隙，模具会在负载下发生微观移动。与产生一致弯曲曲线的挠度补偿问题不同，夹具打滑会导致扭曲或角度不规则，且不与工作台中心线对齐。请仔细检查您的模具适配器：即使是从头到尾的均匀磨损痕迹，也表明在折弯过程中，是模具向上爬升挤入横梁，而非横梁将模具压入工件。遇到这种情况，应考虑更换您的夹具组件，或升级使用如JEELIX等品牌的精密系统。
那批报废的零件，很可能不是操作员的错当一批高强度钢部件未能通过质量检验时，人们的第一反应往往是归咎于操作员操作不一致。然而，真正的元凶常常在于被忽视的材料物理特性——具体来说，是应力松弛。为了将高强度金属的回弹减少15-20%，滑块必须在下死点保持0.2-1.5秒。这个短暂的停顿使“晶格滑移”得以发生，让材料的晶粒结构稳定下来。

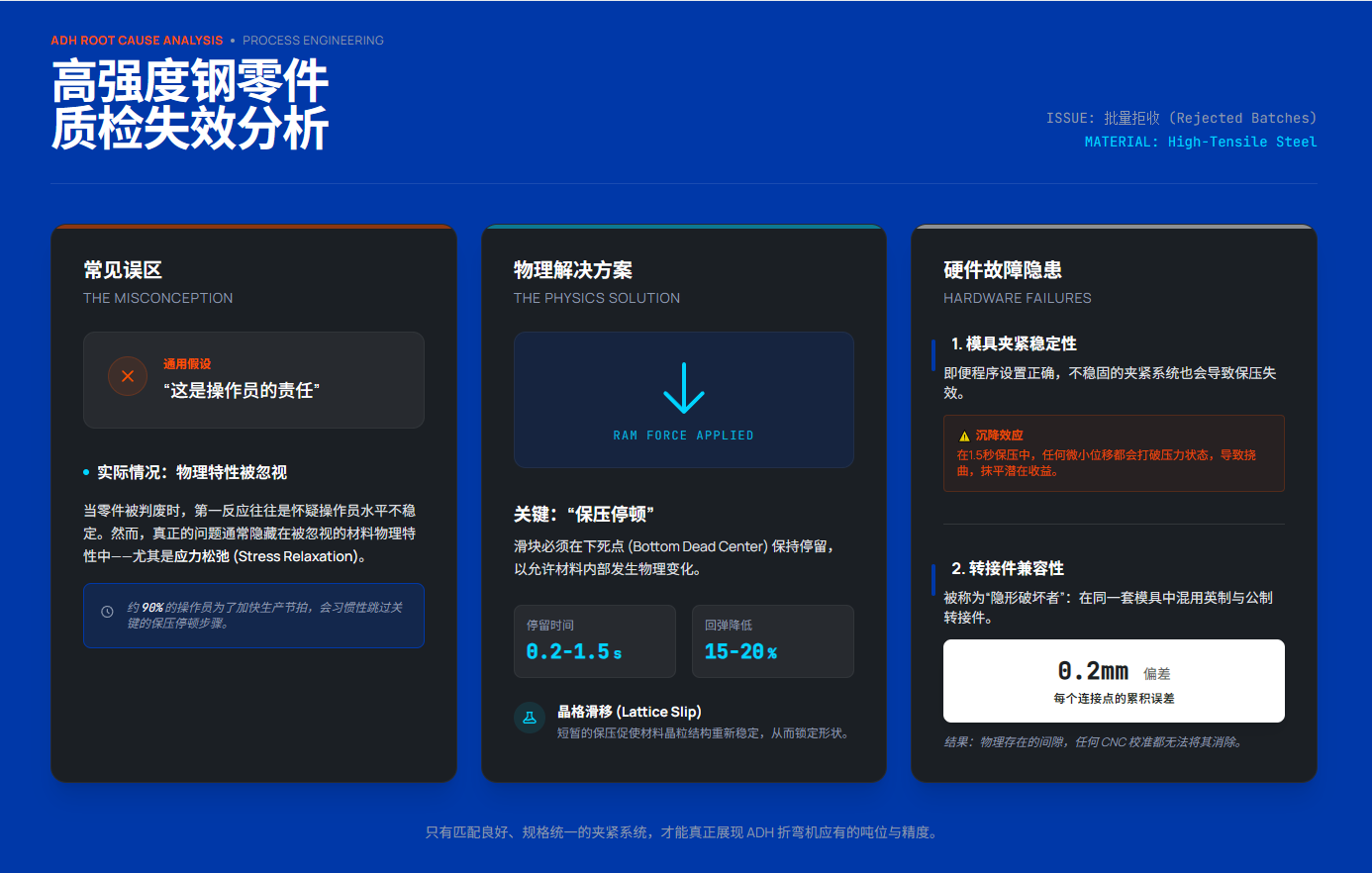

为什么高强度部件检查失败
大约90%的操作员为了加快生产节拍，都会跳过这一停留步骤。即使程序设置正确，如果夹紧装置不够稳固，这一步骤也会失效。在长达1.5秒的压力保持期间，任何工具系统的移动或沉降都会改变压力，从而抵消预期的回弹减少效果。由此产生的变形会抵消所有潜在收益，将本该合格的一批工件变成一堆废品。通过《标准折弯机模具》来审查夹紧一致性，有助于在整个冲压行程中维持均匀的压力。
此外，请检查所有适配器接口的兼容性。在混合模具运行中混用英制和公制适配器，会悄无声息地破坏加工精度，在每一个连接处累积产生0.2毫米的偏移。这种微小的叠加会形成一个物理间隙，这是任何CNC校准都无法修正的。正确安装、统一的夹紧装置能展现折弯机真实的吨位和精度能力；而不匹配或松动的连接则会掩盖这些弱点——直到质量控制报告亮起红灯。
30秒快速检查：确认夹紧问题当折弯角度在加工中途开始漂移时，大多数操作员会本能地归咎于材料问题。他们怀疑是晶粒方向发生了变化，或是不同卷料之间的抗拉强度不一致。如果不是原材料的问题，他们就会转向控制系统——调整Y轴深度或在程序中微调挠度补偿设置。
这种反应常常将他们引向错误的方向。虽然材料差异确实可能存在，但它很少能解释那些导致精密折弯失败、局部的、不可预测的偏差。在大多数情况下，真正的问题是机械性的，隐藏在滑块与模具系统的接口处。在花费一小时修改程序去追踪一个物理性故障之前，请先确认您的夹紧设置本身在机械上是可靠的。使用《折弯机下模座》改善模具安装状态，可以增强这一验证过程的有效性。
您无需拆卸整台压力机来进行验证。一个快速有效的夹紧诊断，利用简单的手感检查和基本的车间用品，不到一分钟即可完成。如果压力机无法在成形载荷下完全刚性地固定模具，那么任何CNC补偿都无法防止弯曲变形或法兰尺寸不一致。
纸张测试：一种用于发现夹紧压力不均的简单、低技术含量方法
尽管液压和机械楔形系统在设计上旨在施加均匀的压力，但实际磨损很少是均匀发生的。横梁的中心部位——大部分折弯发生的地方——往往比两端更容易疲劳或积聚碎屑。结果就是产生一系列“死区”，在这些区域，夹具看似已经夹紧，但实际上并未牢固地固定住模具。
如需进行高级的夹紧诊断，请查阅行业专家提供的完整程序手册。
识别这些区域最快的方法是进行简单的“纸张测试”。你只需要普通的办公打印纸，厚度约0.004英寸（约0.1毫米）——无需任何精密仪器。
操作步骤：将窄纸条放置在模具刀柄与夹紧板之间——或者根据你的设备配置，放在安全板与模具之间——沿着工作台均匀间隔放置，通常是每12英寸（约305毫米）一个点。然后启动夹具夹紧。
诊断方法：沿着机器的整个长度移动，尝试抽出每一张纸条。
• 通过：纸张被撕裂，而不是被抽出来。这意味着夹具施加了足够的力，使模具牢固地贴合在其支撑面上。
• 失败：纸张能被抽出，但有一定阻力。这表明夹具与模具有接触，但夹紧力不足以阻止轻微的移动。
• 严重失败：纸张可以轻松自由地抽出。这表明横梁的该部分实际上并未与模具接触——模具在该区域基本上是“悬空”的。
如果纸张在滑块两端夹得很紧，但在中间部位却能被抽出，则说明夹紧力不均匀。这种情况常常会模仿挠度补偿不足的效果，导致操作员过度调整挠度补偿，而真正的问题其实是模具在机器的中心部位发生了轻微的抬起或倾斜。
微滑移：为何模具在负载下会移动，即使看起来已固定
一套模具可能通过了纸张测试，但在折弯过程中仍然会发生轻微的滑动。这种细微的移动被称为“微滑移”，其产生的原因是：在静止状态下固定模具所需的静态夹紧力，与在成型过程中所需的动态保持力是不同的。当滑块下降、冲头接触到工件时，反作用力会将冲头向上推，并且根据其几何形状，也可能将其向后推向夹具。
如果夹钳系统存在机械间隙——或者液压回路中混入空气增加了可压缩性——那么一旦施加折弯力，模具就可能发生移位。研究表明，液压管路中的空气在压力下会破坏系统稳定性，产生一种“海绵感”。就夹紧而言，这意味着模具在静止时似乎被牢牢固定，但当承受20或30吨的成型载荷时，液压压力会产生微小的屈服。
检测微滑移：这种位移过于微小，肉眼无法察觉——通常介于0.001至0.003英寸之间——但你通常可以听到它。当上模接触板材时，一声清晰的“砰”或“咔哒”声，就表明模具正在负载作用下重新就位。
为验证这一点，可在机床夹紧但未运行时，将百分表对准上模柄的垂直面。施加一个中等载荷（不实际弯曲材料）或用手轻轻按压模具。如果百分表显示超过0.001英寸的位移，则表明夹钳存在滑移。即使如此微小的位移也会直接导致角度误差。例如，如果上模上升0.004英寸，Y轴深度也会发生同等变化，这可能会使折弯角度偏移超过一度——具体取决于V型下模的开口尺寸。
检查那些可以感知但未必可见的磨损
模具座——即机床横梁上用于承托模具肩部的水平平面——是整个安装调试的基础。像天田（Amada）和通快（Trumpf）这样的品牌，其机床制造的滑块位置公差在整个长度范围内可控制在约0.004英寸以内。然而，该模具座上的局部磨损可能会破坏床身特定区域的这种精度。
仅凭目视检查无法发现问题。油污、油脂以及不均匀的光线很容易掩盖钢材上的显著凹陷。你需要依靠触感来发现它们。
指甲测试法：首先，使用溶剂彻底清洁承托面，去除油污和残留物。然后，用指甲垂直划过夹紧面，并水平划过承重肩部。你需要感受一种细微的“台阶”或凸起。
大多数车间的工作都集中在折弯机的中心区域。经年累月的集中吨位施压，会使模具座中心的压缩和磨损程度比两端更为严重。如果你的指甲在从中心向任一侧移动时被凸起挂住，那就找到了模具座磨损的证据。
如果因磨损导致模具中心位置下沉哪怕0.002英寸（约0.05毫米），你将不得不持续对抗一种“船形效应”——即折弯角度在板材中部张开。无论施加多大的夹紧力，都无法纠正一个不平整的基准面。
解读磨损痕迹：柄部磨损揭示了哪些夹具性能问题
模具上的柄部就像一份详尽的机械档案，记录了夹具如何与模具啮合。通过研究冲头上公头柄部的磨损痕迹，你可以分析和理解夹具真实的夹持行为。
抛光状水平线：如果你在柄部沿长度方向发现明显的、抛光状的线条，这是垂直微滑移的迹象。夹具施加了足以产生摩擦的压力，但不足以防止模具在折弯过程中轻微地上下滑动。这种模式告诉你，需要增加夹紧压力——通常在加工表面更光滑的金属时需增加约10-15%——或者机械夹具中的弹簧可能需要更换。
点状压痕（粘着磨损）：光亮的圆形压痕或深的沟痕表明存在点载荷，这意味着夹紧板不够平整，或者其表面嵌入了碎屑。夹具没有将夹持力均匀地分散到整个柄部，而是咬合在单个点上。这会导致模具围绕该点发生枢转或“晃动”，从而在折弯过程中，随着冲头向前或向后倾斜，产生角度变化。
不均匀磨损（前部 vs. 后部）：当柄部后侧显示严重磨损，而前侧看起来几乎全新时，这表明夹具正在将模具推离正确对位，而非使其平稳就位。这通常发生在机械楔块系统磨损的情况下，楔块在紧固时是将模具向前推，而非将其拉入正确位置。这种错位会改变折弯的中心线，导致后挡料读数显示错误——即使校准是准确的。
每种夹紧系统都展现出其独特的故障特征许多钣金加工者对折弯机夹紧系统的认知是非此即彼的：模具要么是夹紧了，要么就是没夹紧。只要冲头不从滑块上掉下来，他们就认为夹紧系统工作正常。这是一种危险且过于简单的看法。事实上，夹紧是一个动态变量，直接影响折弯精度。夹紧装置不仅仅是一个固定器——它更是压力传递的主要通道。当这个接触界面开始退化时，很少会发生灾难性的完全失效。相反，你会看到微妙且不一致的结果——角度变化、工件两端折弯角度不一、或回弹难以预测——这些问题常常被错误地归咎于材料或挠度补偿系统。
要正确排查折弯精度问题，就必须停止将夹紧装置视为一个固定部件，转而认识到它是一个拥有自身性能衰减曲线的机械系统。无论您是通过手动施加扭矩还是通过自动液压系统操作，其失效特征都遵循着一致且可预测的模式——这些模式几乎总是被忽视，直到检查时才发现偏差。
手动楔形夹：为何一致性会因班组和操作人员而异
手动夹紧系统的关键失效点并非机械问题，而是人为因素。由于该系统完全依赖于操作人员施加力的一致性，“人为因素”便成为一个可测量的变异来源。行业分析表明，操作手法的差异导致了近30%的折弯机模具相关故障。然而，这通常并非由于技能不足，而是操作实践不一致的必然结果。
以施加在楔形块上的扭矩为例。专注的早班班组通过测试折弯，可能实现约±0.5°的重复精度。相比之下，疲惫的夜班班组为了节省时间，常常会跳过“使用同一模具高度组合”的规则。在可追踪的生产案例中，这种取巧行为导致了±1.2°的偏差，并使废品率增加了15%。问题并非出在夹紧装置本身，而是不均匀的扭矩分布。当经验不足的操作员在未确保楔形块均匀就位的情况下，将直冲头安装到厚板上时，由此产生的不平衡可能导致每个零件的折弯角度偏差高达整整一度。
另一个常被忽视的因素是磨损。手动楔形夹块属于易损件，会因疲劳而失效。在不经检查或翻新的情况下，大约经过8万次折弯后，楔形机构内部的裂纹率会上升40%。磨损的楔块无法再为模具提供完全垂直的定位；相反，模具柄部可能会以一个微小的倾角被固定。对此，操作员通常会试图通过过度拧紧某些部位来纠正可见的错位——这反而给本应稳定的设置引入了更多变数。这种劣化过程是渐进但显著的：夹块依然能固定住模具，只是精度已不复存在。
液压系统：在你停止监控的那一刻起，静默的压力流失便已开始
液压夹紧能提供高速响应和高负载能力，但它也有自身的软肋——压力衰减与漂移。与手动夹紧一旦拧紧便保持固定不同，液压系统始终处于动态之中。任何压力下降都会直接削弱夹持力，即使模具看起来仍然被牢牢固定。
压力损失超过±1.5 MPa即标志着进入危险区。这种压力下降导致了约15%的早期冲头失效，因为它使得滑块在受力时会发生微妙的偏移。在实际生产中，一台受液压衰减影响的100吨机床，在接触工件时可能只发挥出60吨的有效抗力。控制系统认为模具已被牢固锁定，但实际上，夹紧装置允许的微动正在损害加工精度。
问题的根源往往在于密封件的逐渐老化——一个通常不易被察觉的问题。在缺乏适当油液维护的情况下运行约500小时后，密封件开始失效，导致空气侵入液压管路。一旦空气进入系统，它会在压力下被压缩，从而在从快进到折弯的快速转换过程中产生液压“冲击”。操作员会报告折弯角度不一致，并花费大量时间重新校准后挡料，却未意识到不一致性源自夹紧装置本身。直到生产批次中途的废品率飙升超过20%，问题才会凸显。解决方案通常不是更换硬件，而是重新校准。在一个有记录的案例中，一家车间仅通过重新校准阀门，就纠正了由液压压力不稳定引起的80毫秒伺服延迟。这一调整将200个工件批次的角度偏差从1.5°降低到了0.3°。
气动系统：悄然削弱夹持力的隐蔽空气泄漏
气动系统因其清洁性和快速响应而广受欢迎，但其故障方式往往微妙且具有欺骗性。由于空气具有可压缩性，任何泄漏都不仅仅是降低力量，更会破坏稳定性。微小的空气泄漏可能产生与液压系统类似的问题，但在这里，其典型特征是振动。
一个小小的空气泄漏就能使夹紧力下降10%至20%，导致冲头接触金属时产生微滑移。这种工具的微小运动常被误认为是工作台变形。其结果是，每个传感器差异会导致约±0.02毫米的尺寸变化——这种变化通常难以察觉，直到最后一件工件出现明显的过弯。
与液压系统往往突然失效不同，气动系统的故障是逐渐发展的。一个针孔大小的泄漏可能在短短十个工作循环内就导致2兆帕的压力下降，从而削弱压紧力并放大折弯机固有的振动。随着冲头在夹紧状态下振动，这些振动会加速工具磨损，磨损率最高可增加40%。现场数据突显了这种隐形故障的严重性：一家工厂在成型3毫米钢板时，废品率高达25%。操作员花费数日调整挠度补偿却无济于事。最终，问题仅在每班次开始前对气管进行排气后得以解决，此举立即将角度一致性恢复至±0.5°以内。
兼容性陷阱：为何混用美标与欧标刀柄适配器会摧毁精度最具破坏性且最难检测的误差来源，并非部件磨损或压力衰减，而是几何不兼容性。混合使用美标和欧标工具系统会形成一个“兼容性陷阱”，早在折弯机开始工作循环之前，就已悄然破坏了加工精度。
问题的根源在于刀柄高度。美标工具通常采用1/2英寸的刀柄，而欧标系统则围绕22毫米的标准设计。这细微的差异——仅0.5到1毫米——在适配器混用时，会造成微妙但关键的对准偏差。尽管工具在物理上可能被锁定到位，但这种差异会使其偏离平行线约0.1度。在整个工作梁长度上，这些微小的偏差不断累积，最终产生1至2度的角度误差。
这种现象被称为“幻影叠加”。从后挡料和控制器来看，一切似乎都正确无误，然而在负载下，偏移量改变了刀具在V型模具中的接触点。其结果是，由于刀具未能均匀地贴合夹钳的承重表面，折弯中心区域的性能可能比两端差高达40%。混用这两种标准的车间经常报告返工率在30%左右。例如，将英制适配器与公制夹钳配对使用，通常会导致每个工作循环产生约0.02毫米的逐渐松动。数字程序可能是精确的，但物理接口却在不断移动。
要确认您是否受到此问题影响，可进行一个快速的目视检查：查看您刀具上的刀柄座磨损痕迹。如果仅在单侧出现沟槽或磨损，那便是您已陷入兼容性陷阱的明确迹象。

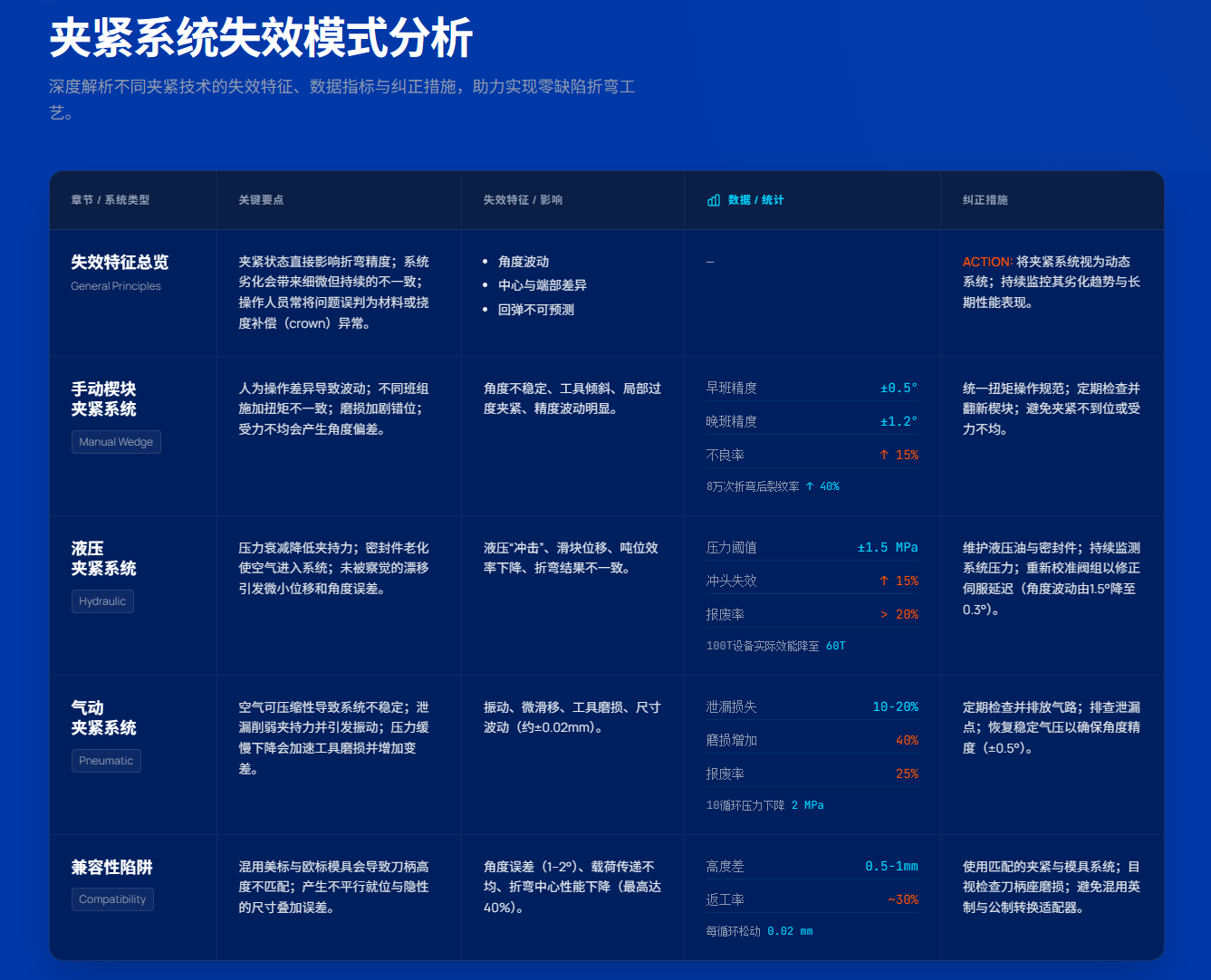

夹紧系统失效模式分析
人为因素：削弱夹紧效果的操作失误即使配备了顶级的液压系统和精密研磨的模具，机床与模具之间的连接仍受制于一个关键要素：操作员。夹紧装置如同折弯机作用力与模具几何形状之间的“握手”。如果这次“握手”软弱无力、错位或受到阻碍，那么即使是最先进的挠度补偿和光学测量系统，也无法修正这一根本性的机械误差。
以下这些操作失误不仅仅是不良习惯——它们是会改变折弯底层物理机制的“机械破坏者”。唯有理解这些错误为何发生，才能防止它们将精密加工过程拖入代价高昂的返工和材料浪费循环。
“差不多就行”的谬误：轻微错位如何摧毁载荷分布
最常见的操作失误始于草草一瞥，而非真正的校准。操作员装入多段模具，凭肉眼估算间距后便将其锁定。在裸眼看来，模具线可能笔直无误——但在巨大的折弯力作用下，“看起来直”很快就会演变成机械灾难。
当夹紧力施加在哪怕仅有轻微错位的模具段上时，便会沿机床横梁产生不均匀的接触点。夹紧装置无法将载荷均匀分散到模具的整个肩部，反而形成了应力集中点。其结果是，折弯机表现出的有效折弯力沿折弯长度方向降低了20–40%。液压系统可能输出了全部功率，但作用力却未能通过接触界面均匀传递。
以一个通过WILA工具顾问等专业软件分析的真实案例为例。在一个10英尺长的折弯机工作台上，哪怕只有一度的微小对位偏差，也会导致峰值载荷向机床两端偏移，致使中心区域的可用吨位下降高达28%。最终加工出的工件呈现出典型的“船形”缺陷：两端过度弯曲，而中心区域却弯曲不足。
操作员常常误将此问题归咎于机床拱度补偿不当或材料性能不均。他们耗费大量宝贵时间添加垫片或调整拱度系统，却未意识到真正的症结在于夹具的安装设置。这种肉眼看似合格、实则存在机械缺陷的对准方式，造成了结构上的先天劣势，使得原本稳定可靠的CNC加工程序，生产出的却是一批又一批无法使用的废品。
安装面污染：车间粉尘如何抹杀千分之一英寸的精度
在快节奏的钣金加工环境中，工具更换往往匆忙进行。操作员拆下旧模具，对工作面进行简单擦拭后，便立即安装新模具。隐患就藏匿于那些常被忽略的接触面上——即模具的刀柄与夹具的内侧贴合面。
车间粉尘、金属碎屑以及氧化铁皮，其厚度可能仅有千分之一英寸。当这些微小颗粒被夹在夹具与模具刀柄之间时，它们并非简单地被压实，而是像微型的楔子一样发挥作用。这种干涉可使夹具的有效夹持力降低多达15%。尽管在机床静止时，模具看起来已被牢牢锁紧，但一旦滑块开始对板材施压，情况便会发生剧变。
在满负荷压力下，那微小的间隙会演变成一个“滑动区”。碎屑允许模具发生微米级的移动，导致上横梁产生不均匀的偏转。肉眼看来，模具似乎纹丝不动，但角度测量却会揭示出两到三度的偏差。这是因为滑块传递的全部力量并未笔直地通过模具——其中一部分被那层薄薄的碎屑楔子给分散了。
这就引入了操作员常说的“幽灵变量”——一套在早上8点还能生产出完美零件的设置，到了10点就开始逐渐超差。原因并非神秘莫测，而是模具在碎屑层上缓慢沉降，改变了有效的闭合高度。每当一个班次忽略了清洁安装接触面，他们实际上就是在抹杀机床与生俱来的、保持千分之一英寸级精度的能力。
过度夹紧与夹紧不足：两者如何共同摧毁加工的一致性
许多车间里流传着一个顽固的迷思——“越紧越好”。另一方面，一些操作员则偏爱“轻柔操作”，认为这样可以保护刀具寿命。这两种心态都适得其反。它们会破坏加工的可重复性，尤其是在手动夹紧系统中——那里的紧固力取决于操作员的力气，而非经过校准的扭矩扳手。
过度紧固剖析
当操作员施加的扭矩仅超过制造商规定值的20%时，刀具刀柄的几何形状就会发生改变。过大的力会使金属变形，导致夹紧压力不均。一侧比另一侧夹得更紧，从而造成不均匀磨损。久而久之，这种变形会使得每运行一个循环，重复精度就会损失约半度。刀具无法再完美地平放到位——它只会落在内部应力允许它落下的任何位置。
紧固不足剖析
紧固力哪怕只欠缺10%，就会引发另一种失效模式：浮动。在承受满负荷时——例如使用2英寸V型模具弯曲1/4英寸厚的A36钢板所需的每英尺19.7吨压力——刀具必须保持绝对稳定。如果夹紧不牢，刀具在冲压行程中会发生振动或垂直位移。这模仿了滑块漂移的现象，并可能损耗掉5–10%的可用吨位，将本应用于金属成形的能量浪费在了工具的移动上。
在手动设置中，不同操作员之间的扭矩差异可能高达30%。一个人认为的“紧”，可能是另一个人眼中的“松”。唯一可靠的解决方案是将扭矩视为一个明确的工艺参数，而非个人感觉。如果不遵守制造商的指导规范，夹紧装置就会从一个恒定因素变成一个破坏一致性的变量。
在同一套模具中混用公制与英制刀具的隐藏风险
随着车间规模扩大，积累二手工具或来自不同品牌的设备，刀具库存往往会变成一个标准混杂的拼凑之物。最具欺骗性的设置错误，莫过于将公制和英制刀具混合安装在同一根横梁上。肉眼看来，它们似乎可以互换，并且都能装进刀夹。但实际上，它们的几何尺寸差异足以使达到精密级别的加工结果成为不可能。
欧式公制刀具——常见于天田（Amada）和通快（Trumpf）系统——其刀柄在夹紧装置中的安装高度，通常比美式英制刀具（如较老的威拉Wila或萨拉斯Salas混合型刀具）高出约0.020英寸（0.5毫米）。当这两种类型的刀具在同一套模具中混合使用时，就会导致横梁上的刀柄高度参差不齐。
这种差异会导致大约15-25%的吨位分配不均。当滑块下行时，较高的英制工具会首先接触夹钳和工作件，承受大部分载荷。与此同时，较短的公制工具要么保持轻微脱离状态，要么在冲程的后期才接触。这就导致了所谓的“隐性公差叠加”。即使后挡料被完美校准，由于工装一侧过载而另一侧受力不足，沿工件长度方向的折弯角度仍可能漂移1-2度。
研究表明，大约73%使用混合标准工装的折弯设置无法通过首次件检验。其根本原因常常被误判——操作员通常会通过调整挠度补偿来应对，以为是床身发生了变形，而真正的问题在于不同工装刀柄之间的物理高度不匹配。混用公制和英制工具非但节省不了时间，反而注定会导致加工结果不一致。
按恢复生产速度排序的解决方案当折弯角度开始漂移，操作员不断调整后挡料却无济于事时，人们的第一反应往往是归咎于液压系统或材料批次。但如果工具未能稳固地贴合在折弯梁上，即使是最精密的机床也无法实现精确重复——这无异于在不稳定的地基上进行折弯。
您等不起需要数周才能到场的维修技师。您需要在下一个班次开始前，就从压力机上获得合格的零件。以下干预措施按照从最快的地面修复到长期投资的顺序排列——每一项都旨在让您尽快恢复全面生产。为了持续优化，您可以探索兼容的【钣金折弯工具】和【冲压与冲剪工具】，以完善您的加工阵容。
15分钟重置法：清洁、检查与重新安装（“卡滞工具”处理流程）
如果您发现沿工件长度方向的角度存在变化，请停止调整挠度补偿设置。真正的原因往往是微小的碎屑。
在折弯机环境中，氧化皮和细微金属粉尘的表现几乎像流体一样，会渗入夹钳与工具刀柄之间的微观间隙。哪怕是一片仅0.002英寸（约0.05毫米）厚的碎屑卡在工具肩部与夹钳表面之间，就可能引入大约1度的折弯角度误差。
操作步骤：执行“卡滞工具”处理流程。
1. 卸下工具。不要只是松开——请将上模完全取下。
2. 溶剂擦拭。使用无绒布和工业级脱脂剂（如丙酮或变性酒精）彻底清洁夹钳表面、楔块表面以及刀具柄部。避免使用车间里随意放置的旧抹布——它们很可能将磨料颗粒重新带到你刚清洁干净的表面上。
3. 目视检查。使用光源检查夹钳座内部。寻找“微动腐蚀”的迹象——即因微观运动而产生的微小黑色腐蚀点。如果存在微动腐蚀，则意味着刀具在负载下发生了移位。
4. 有目的地重新安装。重新安装刀具时，在启动夹紧装置之前，用力将刀具向上压紧至定位面。不要指望夹钳会帮你把刀具拉到位。
如果在此次复位后，你的折弯角度立即稳定下来，那么问题并非机械故障，而是维护纪律不佳。
调整：根据当前刀具需求校准夹紧压力
如果你的刀具是清洁的，但在折弯时仍听到“砰”或“嘎吱”声，则说明夹紧力相对于你施加的负载来说太低了。另一方面，如果夹紧螺栓断裂或刀具柄部变形，则说明你施加了过大的扭矩。
夹紧并非简单的开/关状态——它是一种可变的力。它必须同时超过回程时的剥离力以及折弯过程中产生的水平偏转力。
对于手动夹钳：停止在六角扳手上使用加力杆。这会导致沿夹紧梁的扭矩不均匀，从而导致刀具线弯曲。
• 解决方法：为折弯机配备专用的扭矩扳手，并将其设定在制造商规定的范围内（标准楔形夹钳通常为50–70英尺·磅，但务必查阅你的手册确认）。
• 操作顺序：从中心向外侧紧固。如果你先紧固外侧螺栓，会将应力锁在梁的中间部位，导致其轻微弯曲，从而在工件中心产生更大的折弯角度。
对于液压夹钳：检查你的液压管路压力——泵密封件会随时间自然老化，导致压力下降。
• 解决方法：找到夹紧油路上的压力表。其读数应在制造商推荐的范围内保持稳定（标准系统通常约为40–50巴）。如果压力表指针在折弯过程中波动，则很可能有空气进入系统或蓄能器失效——应立即对液压系统进行排气。
更换：在故障发生前识别磨损的楔块或密封件
有时，无论怎么调整都无济于事，因为夹具的几何结构本身已经发生了偏移。磨损很少是均匀发生的——它往往集中在工作量最大的区域。
“中部凹陷”效应：在大多数车间，小型工件都在折弯机中心区域进行弯曲。几年下来，这会导致不均匀磨损——位于中间的楔块或压板发生磨损，而两端的部件几乎完好如初。当你后续安装全长模具时，两端能牢固夹紧，但已磨损的中部却依然松动。结果就是：模具中部向上拱起，形成一个独特的“独木舟”形状。
诊断步骤：
1. 安装一根全长上模。
2. 启动夹紧系统。
3. 在机器中心位置，于上模刀柄与夹紧块鼻端之间插入一片0.001英寸（约0.025毫米）的塞尺，检查是否存在间隙。
4. 如果塞尺在中心位置能塞入，但在两端塞不进，则说明楔块已磨损，需要更换。
对于液压系统：留意“渗油”迹象。在依赖胶囊或活塞的液压夹紧系统中，模具刀柄在拆卸后顶部留有油渍，即表明密封件已失效。
• 关键事实：即使是一层薄薄的油膜，也会形成液压屏障，阻碍模具实现金属对金属的直接贴合。加大压力也无法解决此问题。必须立即更换密封组件——不要等到油滴下来。那一层微弱的油光本身就是警报。
升级决策：何时应停止维修，转而采用液压或快换系统（投资回报率指南）
最终，维护手动夹具的成本将超过升级到现代夹紧系统的费用。当你的生产准备时间经常超过实际生产运行时间时，就跨过了这个临界点。
如果你每班需要更换四次模具，且每次更换耗时20分钟，那么你每天就要损失大约80分钟在扳手工作上。这累积起来每周接近7小时——相当于整整一个班次的时间，仅仅浪费在拧紧和松开螺栓上。
投资回报率计算：取你的车间工时费率（例如，100美元/小时），乘以每月因生产准备损失的总工时数（例如，28小时）。手动夹紧的月度成本：2,800美元。
一套改装用的液压或按钮式快换系统，成本通常在15,000至25,000美元之间。按每月挽回2,800美元可计费工时计算，该系统在六到九个月内即可收回成本——此后每个月节省的时间都将直接转化为利润。您可以通过JEELIXor评估升级方案，或联系我们进行量身定制的系统评估。
手动夹紧还依赖于操作人员的稳定性和体力。到了下午，疲劳便开始显现影响。而自动化系统在下午两点施加的精准夹紧力，与早上七点时完全一致，从而确保整个班次的生产结果均匀统一。
这便回归到了那个核心的故障排查问题：“为什么我们就是无法保持角度？”
在绝大多数情况下，问题并不在于操作员的技术，而在于工装本身的状态。指望磨损或一致性不足的夹具实现高精度，就好比用钝了的手术器械追求外科级精准。一旦你消除了夹紧过程中的不确定性，就不再疲于追着角度跑，而是真正开始掌控它。
