在SMT(表面贴装技术)生产线中,锡膏印刷作为关键工艺环节,其印刷质量直接影响整个产品的可靠性和良品率。随着电子制造向高密度、高精度方向发展,对锡膏印刷设备的技术要求也日益严格。深圳作为电子制造业的重要基地,在锡膏印刷设备研发制造方面积累了丰富经验。
高精度锡膏印刷技术的应用需求
现代SMT生产线对锡膏印刷设备的精度要求不断提升。传统手动印刷方式已无法满足高密度PCB板的印刷需求,而全自动设备虽然精度较高,但投资成本和操作复杂度也相应增加。半自动锡膏印刷机在精度与成本之间找到了平衡点,成为众多中小型制造企业的理想选择。
高精度印刷需要解决多个技术难题。首先是印刷精度控制,现代电子产品中0201、01005等微型元件的广泛应用,要求印刷重复精度达到±0.01mm级别。其次是印刷一致性保证,需要确保每次印刷的锡膏厚度、形状和位置的高度一致。此外,还需要考虑不同PCB厚度的适应性和多种印刷模式的灵活切换。

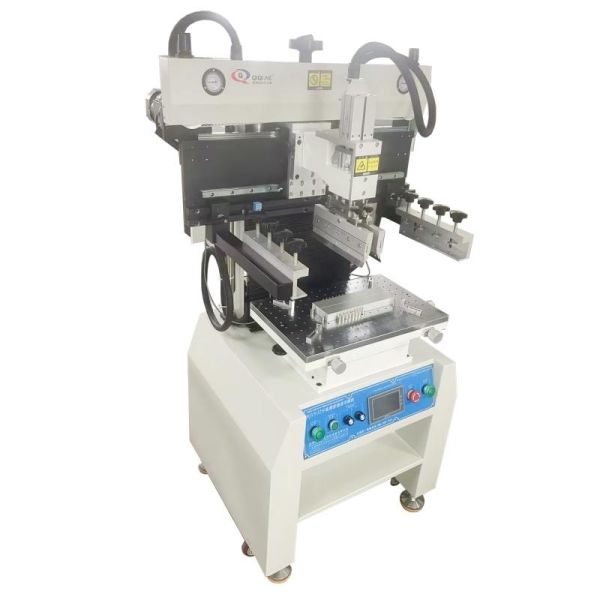

半自动锡膏印刷机的技术特点
半自动锡膏印刷机采用精密机械结构与智能控制系统相结合的设计理念。设备通过上银精密滚轮高速导轨及无级变频调速马达驱动刮刀座,确保印刷过程的平稳性和精确性。这种设计可以实现重复精度±0.01mm的高精度印刷效果。
在操作便利性方面,半自动设备具有明显优势。刮刀座可向上旋转45度固定,便于印刷网板及刮刀的清洗及更换,明显提高了维护效率。校版方式采用钢网移动结合印刷平台X、Y校正微调手柄,使得校版操作更加方便快捷。
设备的智能化控制也是重要特色。通过PLC及人机界面触摸屏,操作人员可以轻松完成参数设定,系统具备自动计数和故障报警功能,大幅提升了操作的便捷性和设备的可靠性。悬浮式刮刀系统的应用,使印刷更具灵活性,能够自动调整与钢网的水平度。
产品规格与适应性分析
当前市场上的半自动锡膏印刷机通常提供多种规格配置,以满足不同生产需求。以常见的型号为例,QQYS-3250、QQYS-3260、QQYS-3212等型号分别适用于不同尺寸的PCB板印刷。
QQYS-3250型号外形尺寸为8506701550mm,平台尺寸320500mm,适用于PCB尺寸280400mm,模板尺寸550*680mm,重量约270kg。该规格适合中小型PCB板的印刷作业。
QQYS-3212型号外形尺寸达到16506701550mm,平台尺寸3201300mm,可处理PCB尺寸2801250mm,模板尺寸550*1480mm,重量约380kg。这种大尺寸配置特别适用于长条形PCB板或需要大面积印刷的应用场合。
所有型号均支持印刷速度0~8000mm/min的宽范围调节,PCB厚度适应范围0~100mm,PCB微调范围正面/侧面+10毫米。平台高度标准为880mm±20mm,定位方式采用磁性顶针/可任意调节+L坐定位,确保了印刷精度和操作灵活性。
印刷质量控制与工艺优化
高精度锡膏印刷不仅依赖于设备本身的精度,还需要完善的工艺控制体系。印刷参数的精确设定是保证印刷质量的基础,包括印刷压力、印刷速度、脱模速度等关键参数的合理匹配。
印刷一致性控制需要从多个维度进行管理。首先是环境条件控制,温度和湿度的稳定对锡膏性能有重要影响。其次是锡膏状态管理,锡膏的回温、搅拌状态直接影响印刷效果。再次是钢网状态维护,钢网的清洁度和完好性是保证印刷质量的重要因素。
设备的维护保养也是确保长期稳定运行的关键。定期的精度校准、导轨润滑、电气系统检查等维护工作,能够有效延长设备使用寿命,保持印刷精度的长期稳定性。
成本效益与投资回报分析
半自动锡膏印刷机在成本控制方面具有明显优势。相比全自动设备,半自动设备的初期投资成本大幅降低,同时维护成本也相对较低。对于中小型制造企业来说,这种设备能够在有限的投资预算下实现生产工艺的明显提升。
从生产效率角度看,半自动设备虽然需要人工参与操作,但通过合理的工艺流程设计,仍能实现较高的生产效率。特别是在多品种小批量生产模式下,半自动设备的灵活性优势更加明显。
设备的投资回报主要体现在产品质量提升和废品率降低两个方面。高精度印刷能够提高SMT贴装的成功率,减少因印刷缺陷导致的返工和报废,从而降低整体生产成本。
技术发展趋势与应用前景
随着电子产品小型化和高密度化趋势的持续发展,锡膏印刷技术也在不断进步。未来的半自动锡膏印刷机将在保持成本优势的基础上,进一步提升自动化程度和智能化水平。
人工智能技术的应用将为锡膏印刷带来新的发展机遇。通过机器视觉和深度学习算法,设备能够实现印刷质量的实时监测和自动调整,进一步提升印刷一致性和可靠性。
工业互联网技术的融合也将推动锡膏印刷设备向智能制造方向发展。设备状态监测、预防性维护、远程诊断等功能的实现,将大幅提升设备管理效率和生产连续性。
深圳地区的锡膏印刷设备制造商在技术创新和产业化应用方面积累了丰富经验,随着技术不断成熟和市场需求持续增长,高精度半自动锡膏印刷机将在SMT制造领域发挥更加重要的作用。作为半自动锡膏印刷机源头工厂,琦琦自动化凭借自主生产体系与成熟品控能力,以灵活按需定制服务精确响应SMT行业多样化需求,未来将持续以高适配、高质量的设备解决方案赋能合作伙伴,共推电子制造产业高效发展。
