一、核心功能与三点弯曲试验原理
电子万能试验机是一种基于高精度伺服驱动与闭环控制技术的材料力学性能测试设备，支持拉伸、压缩、弯曲、剪切等多种试验模式。三点弯曲试验是其中一种典型应用，其原理为：
试样放置：将条状试样（如金属、陶瓷、塑料等）平放于两个下支撑点上，形成简支梁结构。
加载方式：通过上压头在试样中点施加垂直向下的集中载荷，使试样发生弯曲变形。
数据采集：利用高精度负荷传感器和位移传感器实时监测载荷与变形量，绘制载荷-位移曲线。
性能计算：基于曲线数据自动计算抗弯强度、弹性模量、挠度等关键参数。
二、技术实现与设备配置
主机结构：
采用门式双立柱或单立柱框架，确保高刚性和稳定性。
配备高精度滚珠丝杠和伺服电机，实现横梁的平稳、无级调速移动（速度范围通常为0.001～1000 mm/min）。
三点弯曲附具：
包含两个下支撑辊和一个上压头，支撑辊间距可调以适应不同试样长度。
附具材质通常为高强度合金钢，表面经硬化处理以减少磨损。
测控系统：
力测量：采用轮辐式或S型高精度负荷传感器，测量范围覆盖0.2%～100%FS，精度优于±0.5%。
位移测量：通过光电编码器或高分辨率光栅尺实时采集横梁位移，分辨率达0.001mm。
闭环控制：支持力、变形、位移三闭环控制模式，确保试验过程的精确性与重复性。
软件功能：
提供试验参数设置、曲线实时显示、数据自动处理与报告生成功能。
支持多曲线叠加对比、局部放大分析、数据导出至Excel等操作。

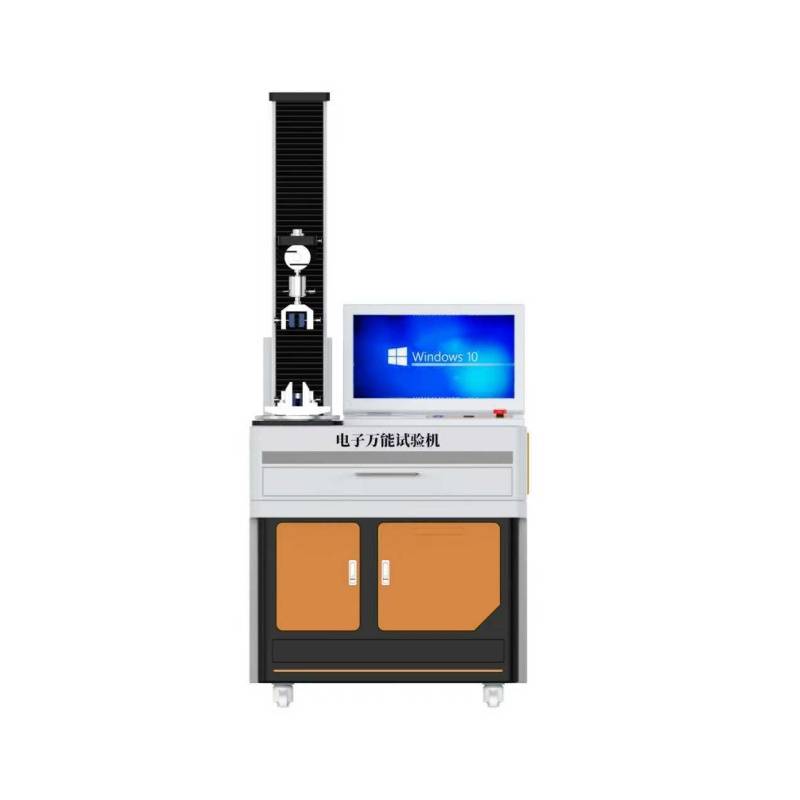

电子万能试验机含三点弯曲
三、典型应用场景
金属材料测试：
评估金属板材、棒材的抗弯强度和弹性模量，为结构件设计提供依据。
示例：航空铝合金板材的三点弯曲试验，支撑跨距40mm，加载速率5mm/min。
陶瓷与脆性材料：
测试陶瓷材料的断裂韧性，分析裂纹扩展行为。
示例：砂轮陶瓷条（50mm×10mm×5mm）的三点弯曲试验，按GB/T 6569-2006标准执行。
复合材料与塑料：
评估碳纤维复合材料、工程塑料的弯曲性能，优化材料配方。
示例：玻璃纤维增强塑料（GFRP）的三点弯曲试验，计算层间剪切强度。
生物医疗领域：
测试骨骼仿生材料、医用高分子材料的力学相容性。
示例：人工关节材料的弯曲疲劳试验，模拟体内受力环境。
电子万能试验机含三点弯曲

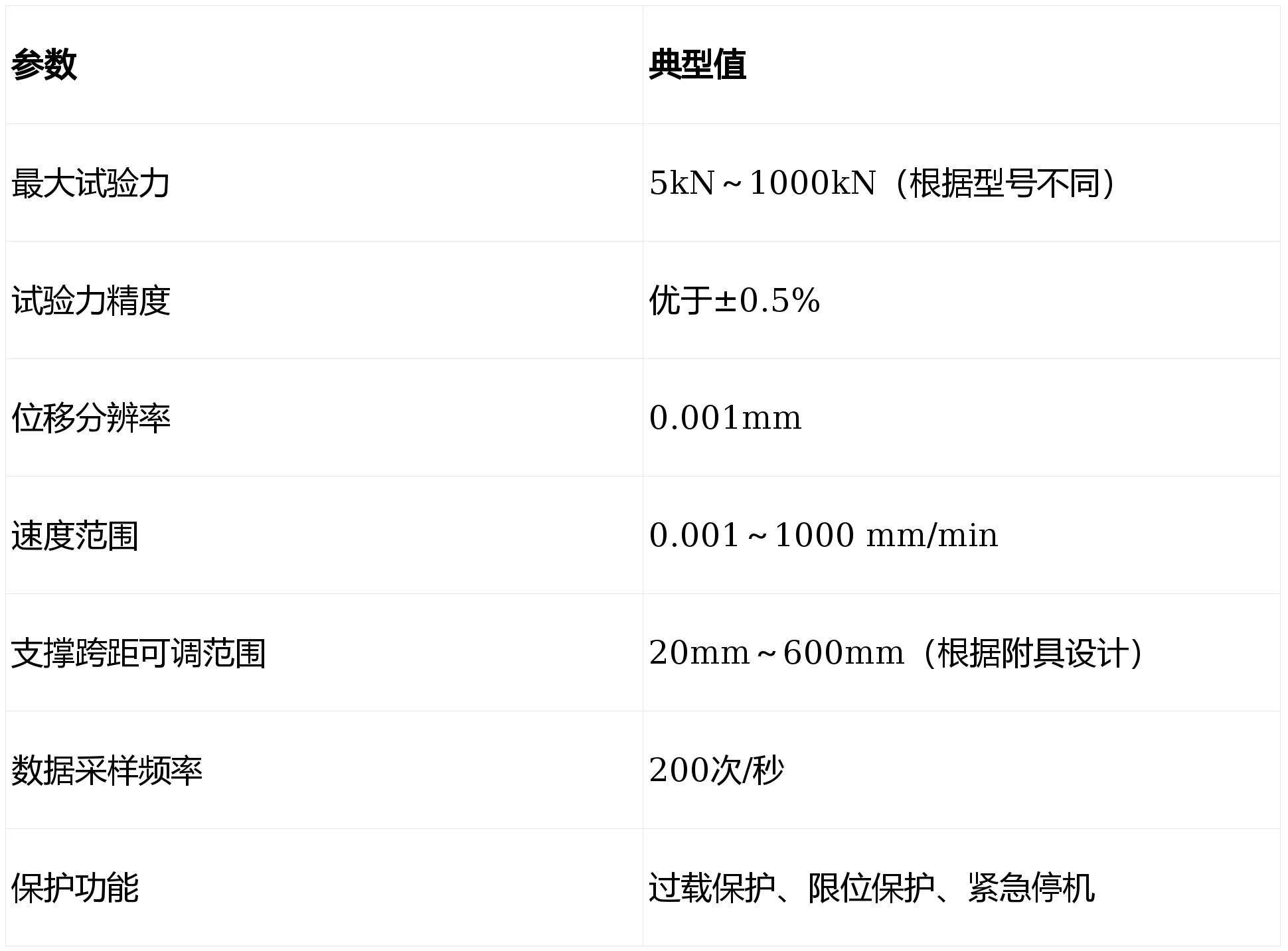

四、技术参数与性能指标
五、操作流程与注意事项
试样制备：
按标准要求切割试样，确保表面平整、无缺陷。
测量试样实际尺寸（精确至0.02mm），至少取三点平均值。
设备准备：
安装三点弯曲附具，调整支撑辊间距至试验要求值。
预热试验机30分钟，进行设备清零与校准。
试样安装：
将试样平稳放置于下支撑辊上，确保长轴与支撑辊垂直。
使用对中装置确保试样中心与上压头对齐，施加预载荷（约5N）消除间隙。
试验执行：
设置试验参数（如加载速率、终止条件），启动试验程序。
实时观察载荷-位移曲线，记录最大载荷与断裂形态。
数据后处理：
导出原始数据，计算抗弯强度、弹性模量等参数。
检查断裂位置，若不在跨距中央1/3区域，则数据可能无效。
安全与维护：
试验结束后清理夹具与工作区域，关闭设备电源。
定期进行设备标定、润滑保养，避免超负荷使用。
