Home Assistant家庭用电量统计
说说我最近换的方案

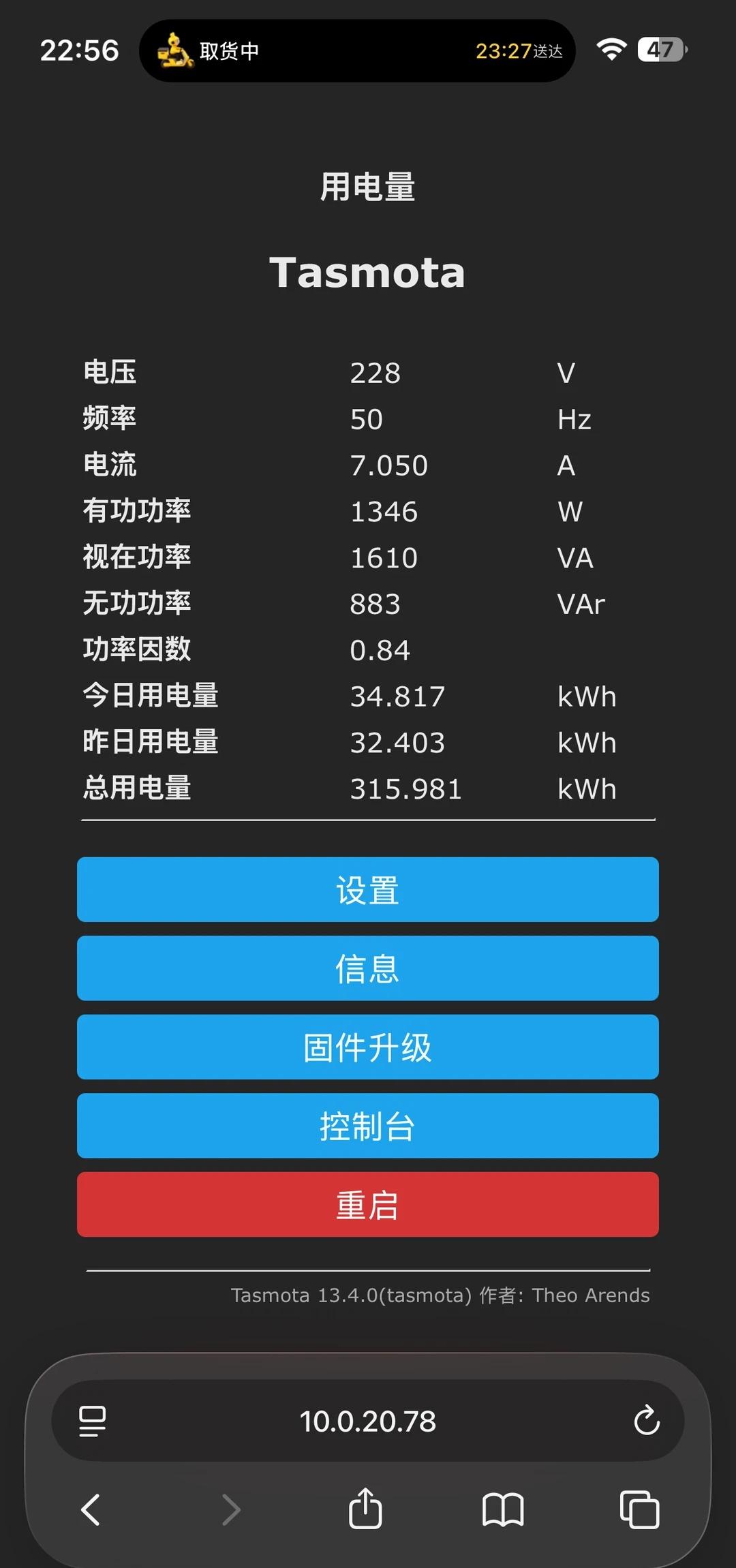

总电量我选择了一款DIY的电表,通过MQTT接入,如图1,图2,统计了一段时间,与国家电网的数据差大概是千分之6,所以我加了一个实体修正了一下,用这个修正后的数据作为用电量的数据,也可以刷成esphome固件,根据自己喜好

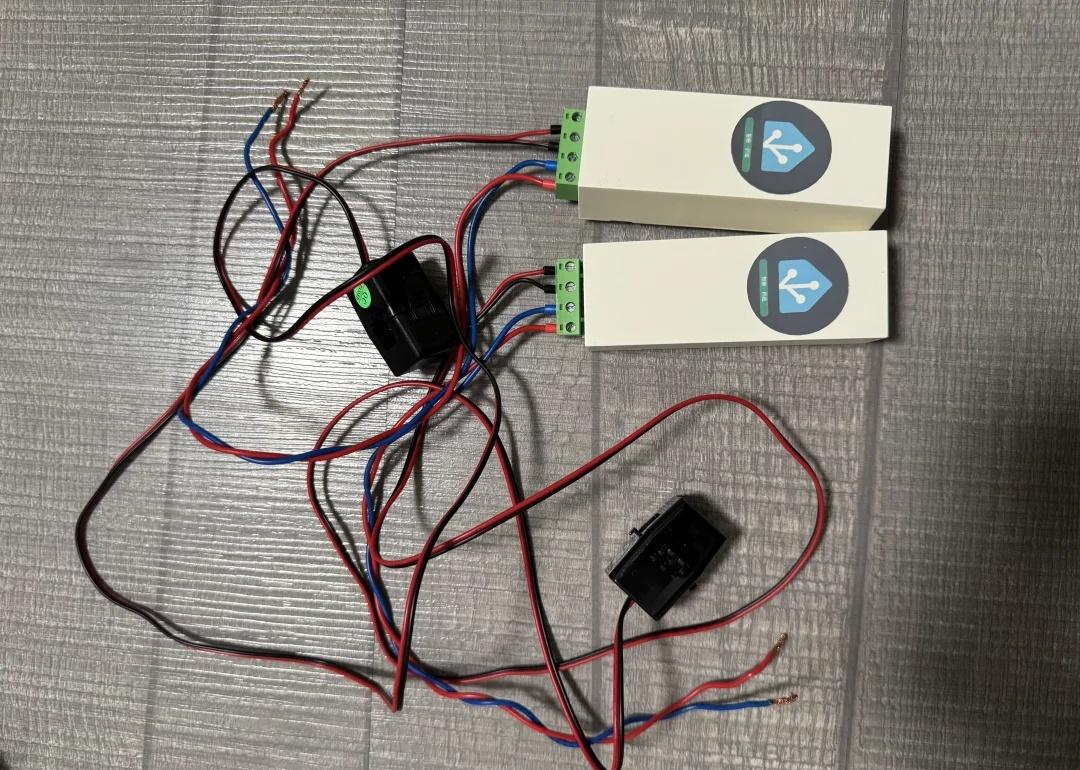

硬件如图3,给设备供电(可以直接接断路器,或者接个插头插在插座上),然后把互感器套在入户的火线上即可,不需要负载,设备功耗也就2w左右,可以自己DIY,也可以买成品,有不少人做,用的是培正的模块

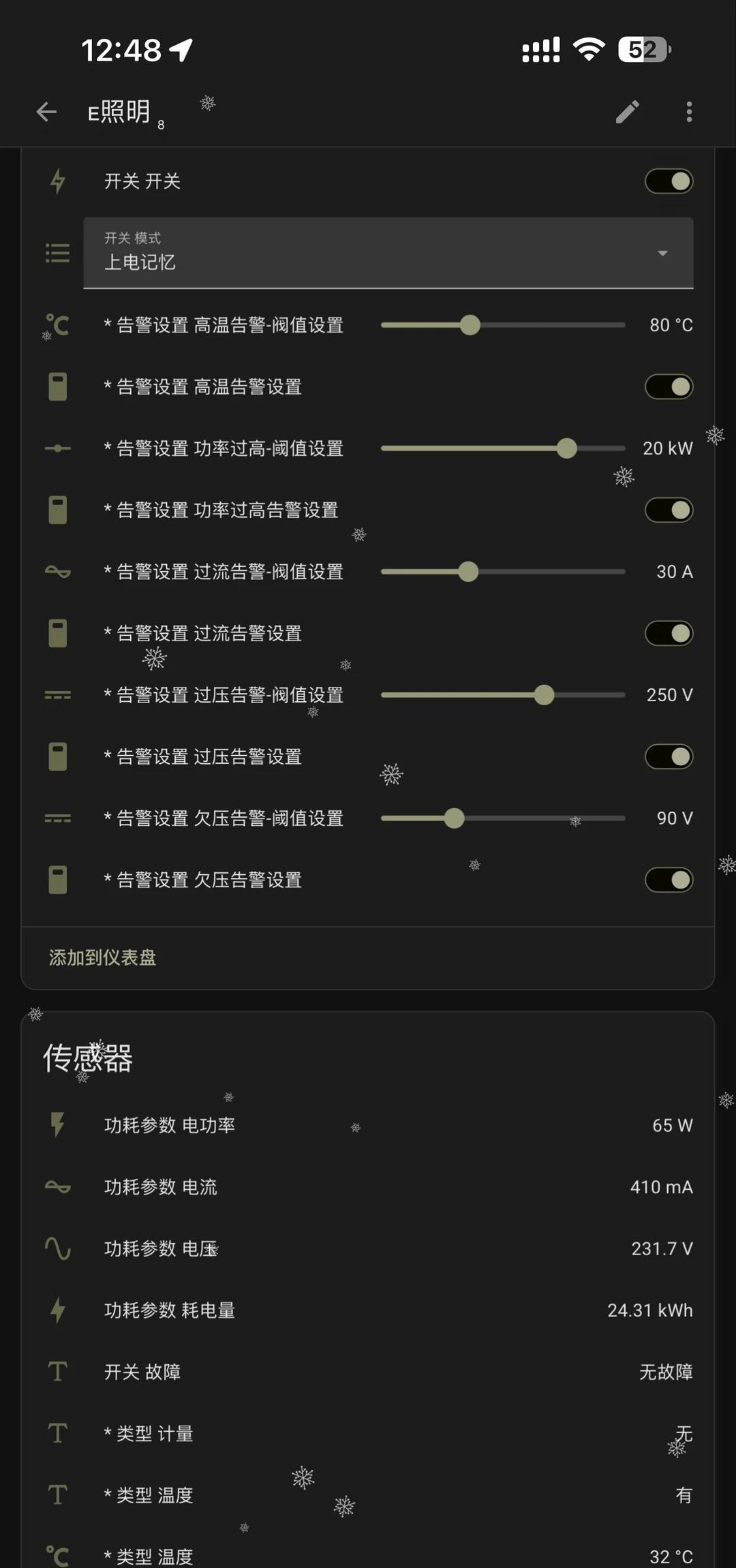

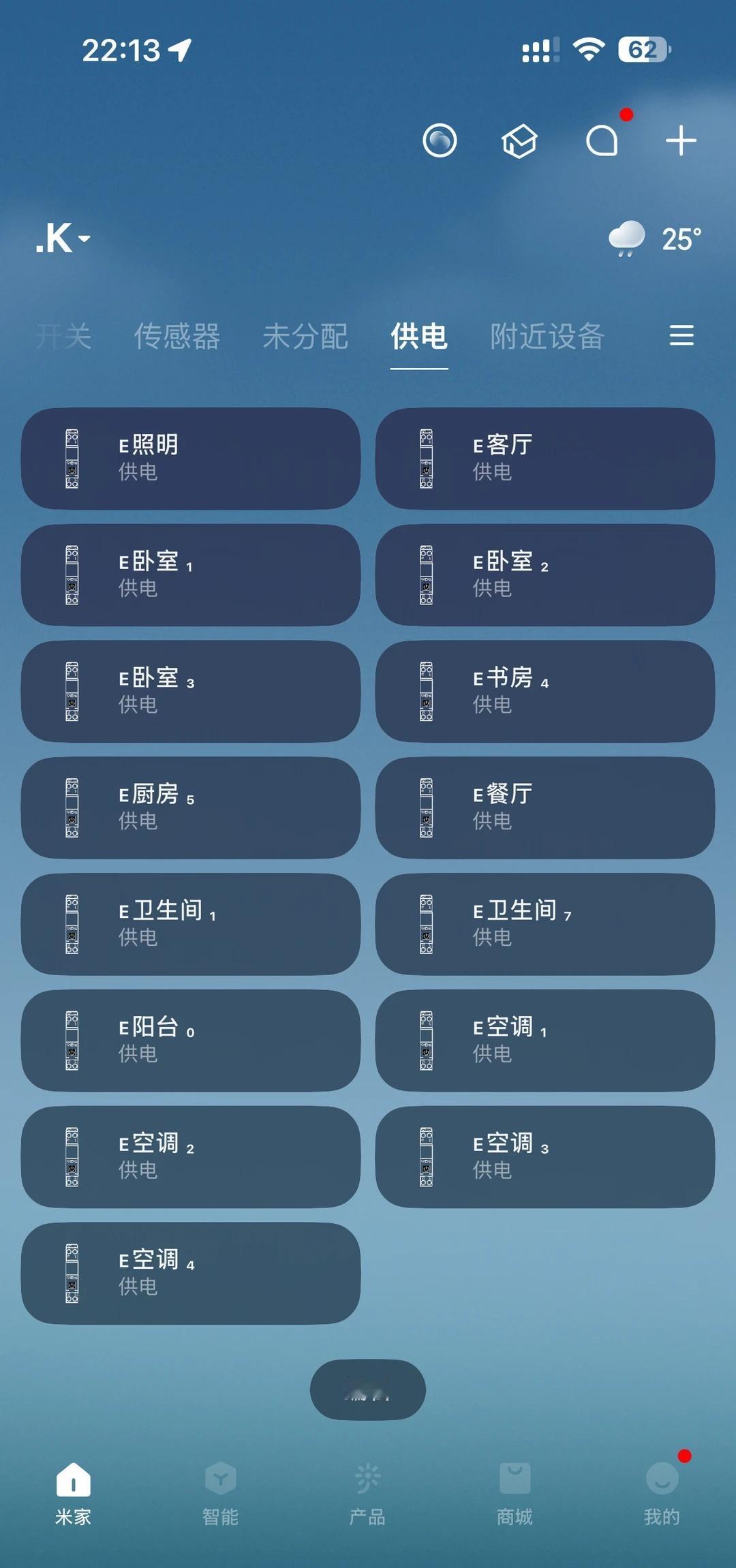

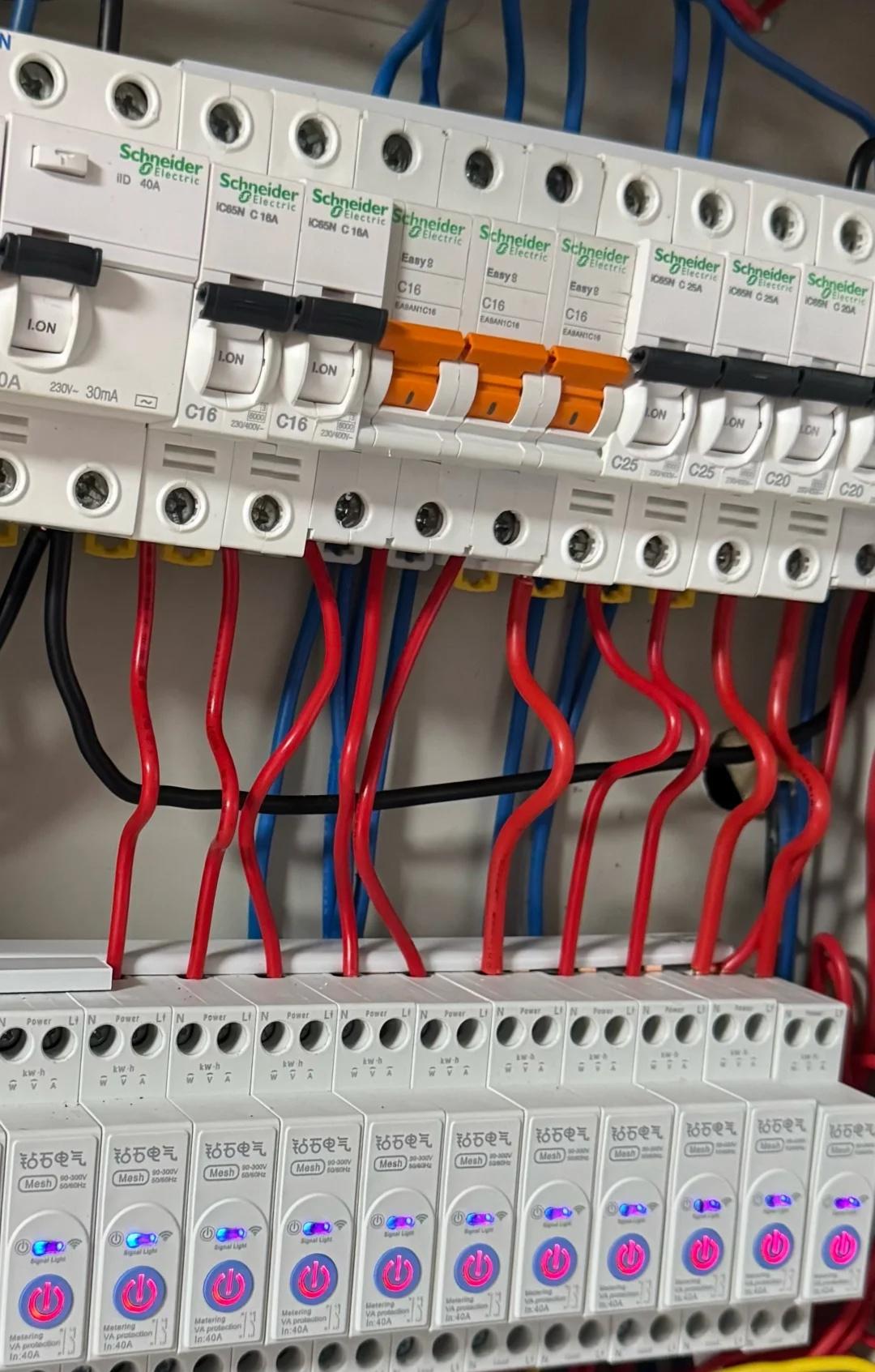

分路统计我最早用智能插座+空调伴侣,后来又买了一堆测用电量的电表,但互感器太多了也不好塞进电箱,后来智能断路器出来以后我买了一个用了8个月试了下好像没啥问题,最近就全部换成这个智能断路器了,但为了安全我没有选择直接替代原有断路器的方案,而是接在了原有断路器后面,集成用小米官方的xiaomi home就可以,原先单位是错的,我提交了issue,他们很快修复了,如图5,它的输出数据是总用电量,可以自己在辅助元素里添加一个公共事业仪表,重置时间选每日,就可以转成每日用电量的统计数据了

然后我加了一个修正的用电量统计实体,数据是修正后的总用电量减去所有分路断路器用电量总和,基本在1度以内,因为总的用电量测出来修正后是接近电网数据的,但分路累加的数据会小于这个值,可能是各类原因导致的但差值不大,不会对分路用电量参照产生太大影响,这么做是为了在能源统计表里可以比较准确的显示累加后的总用电量

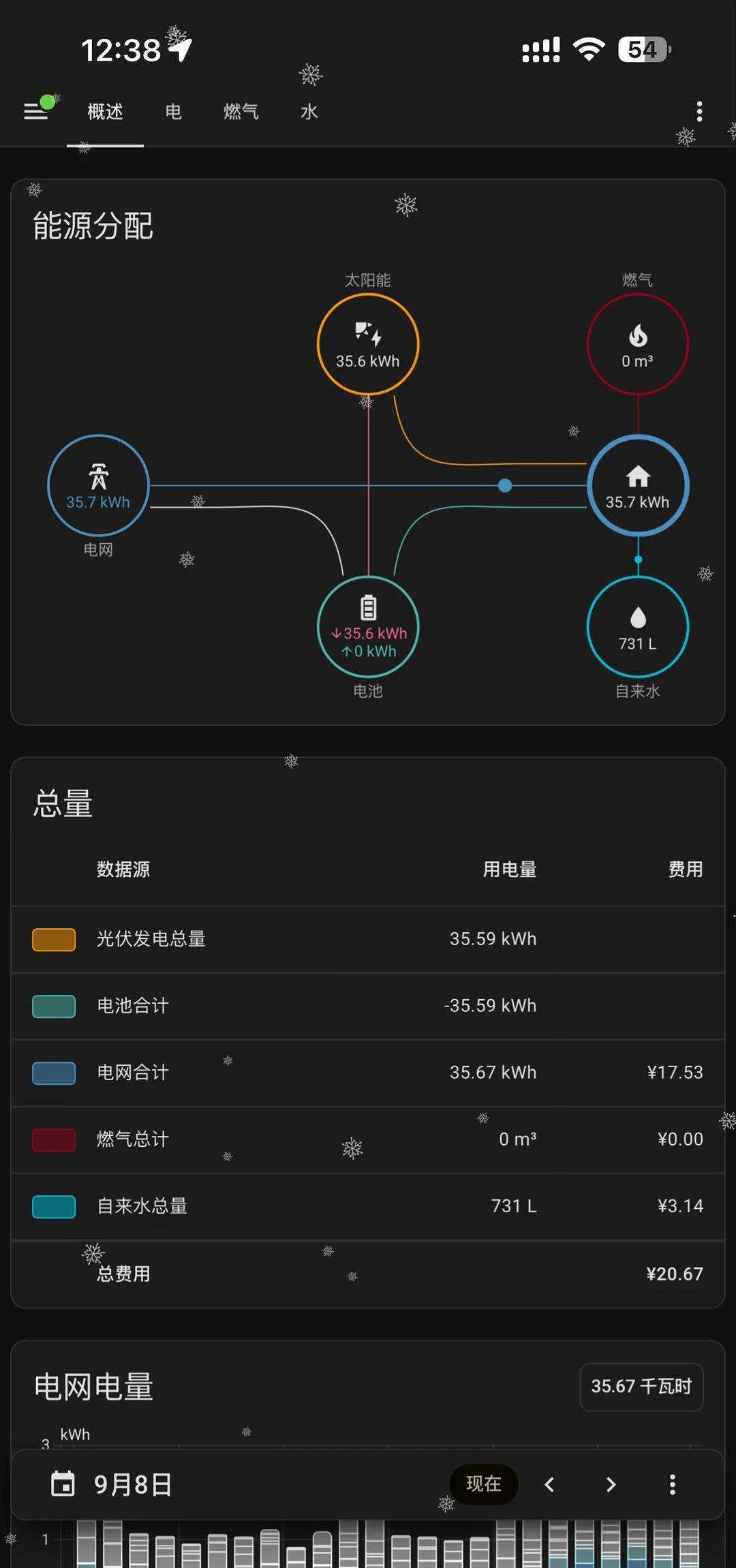

能源仪表把分路添加到电网用电即可,光伏和电池是我虚构的,为了显示峰谷电,我把峰谷电统计放在了光伏里,但这样总用电就会算2遍,变成2倍,于是我就在电池里加了一遍总电量,拿来抵消掉多出来的这一倍

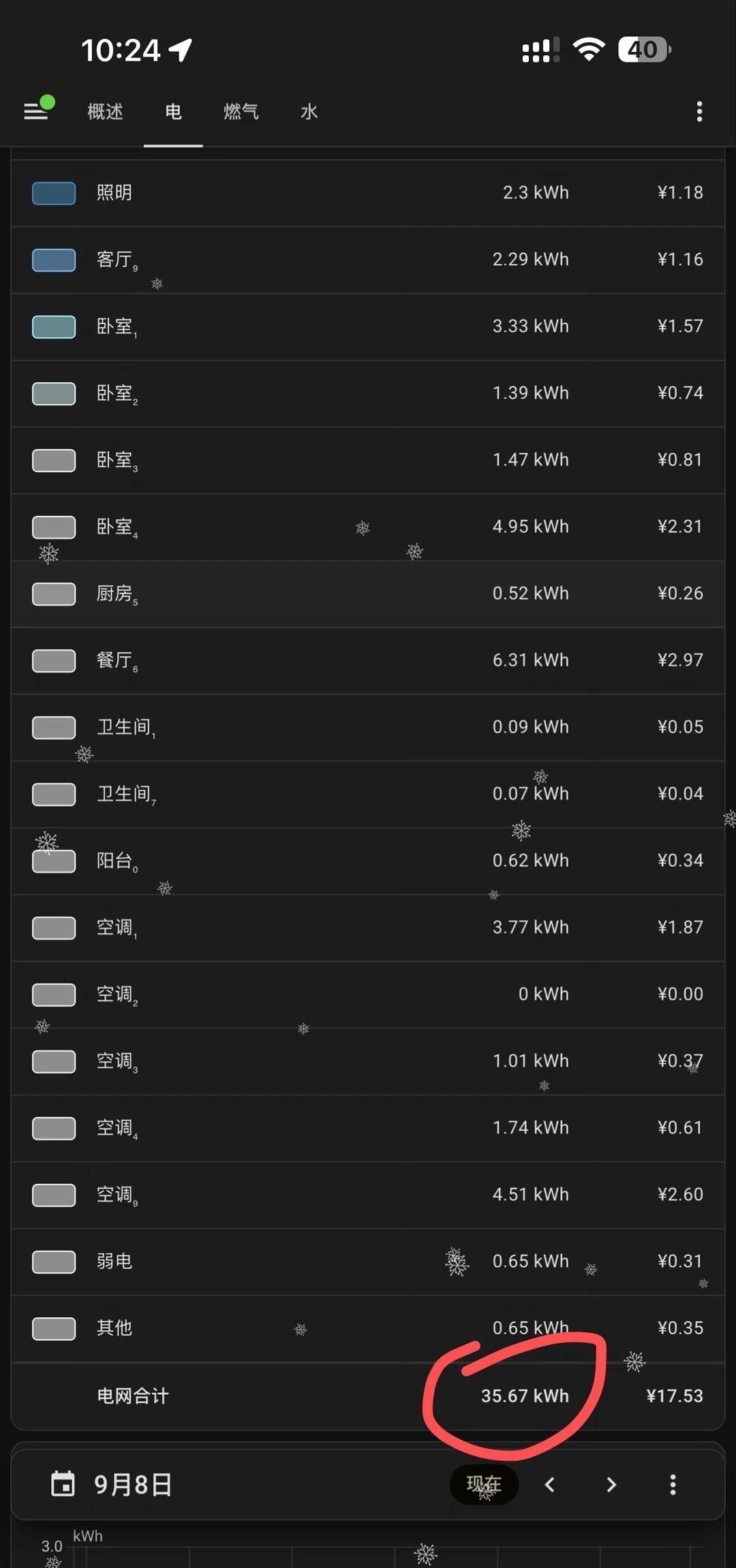

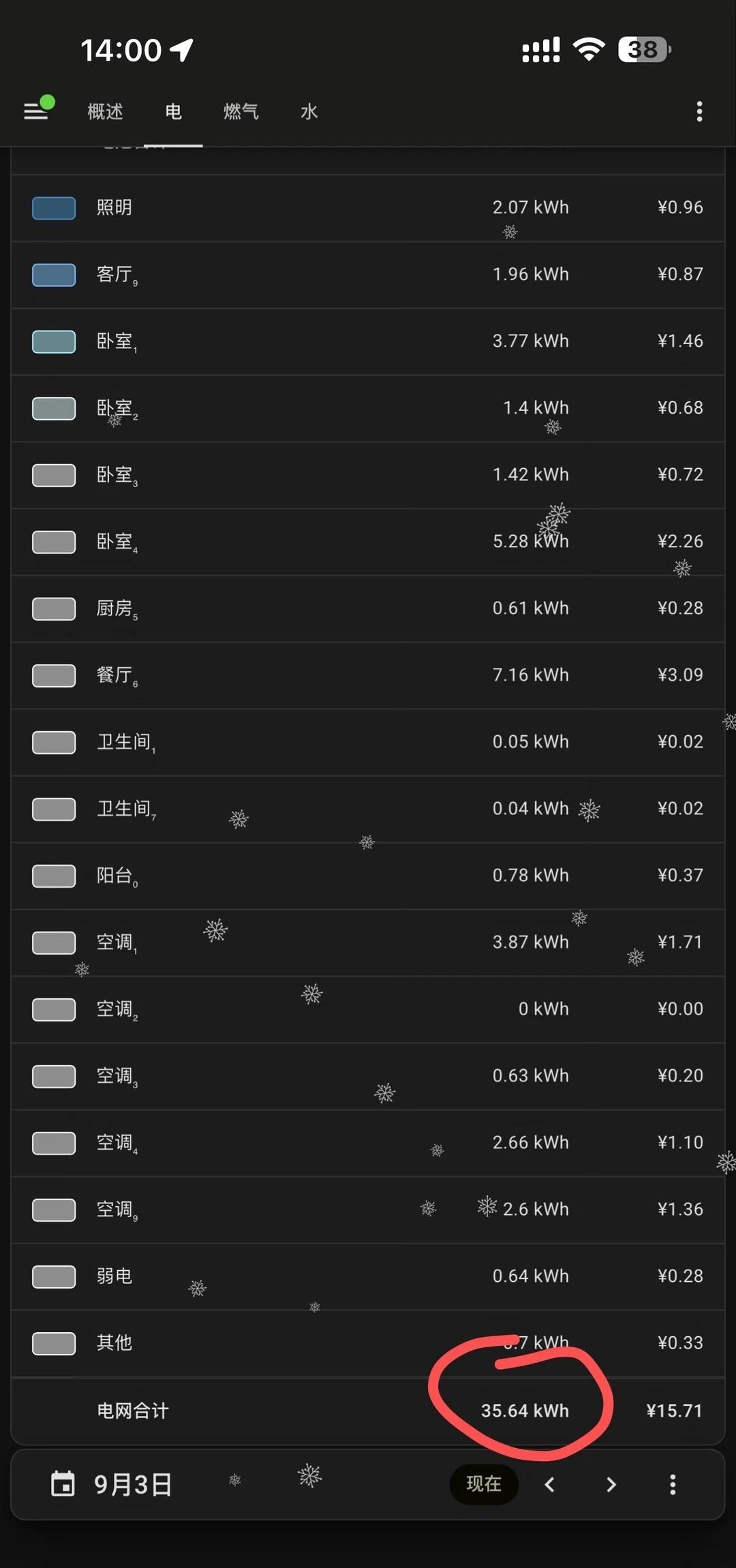

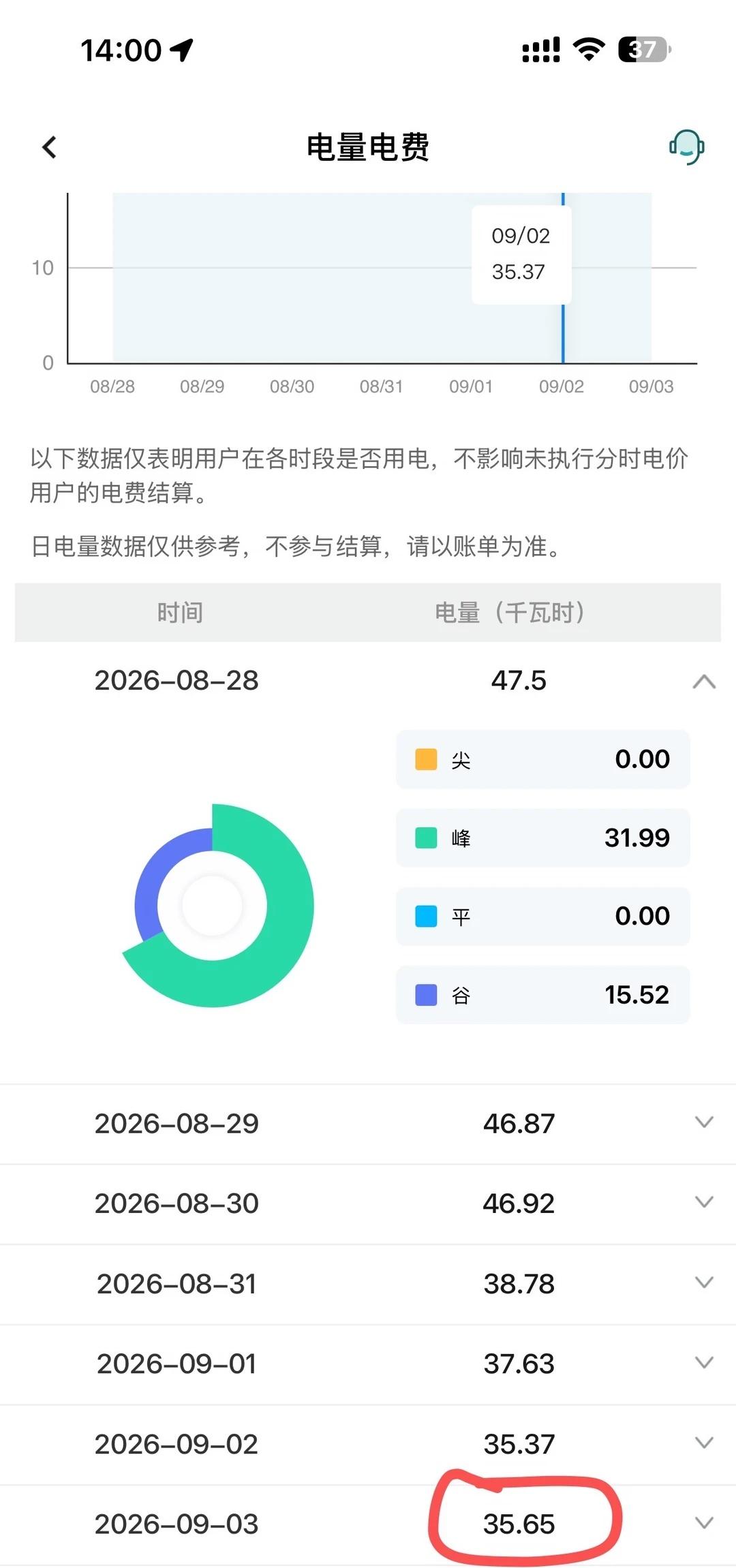

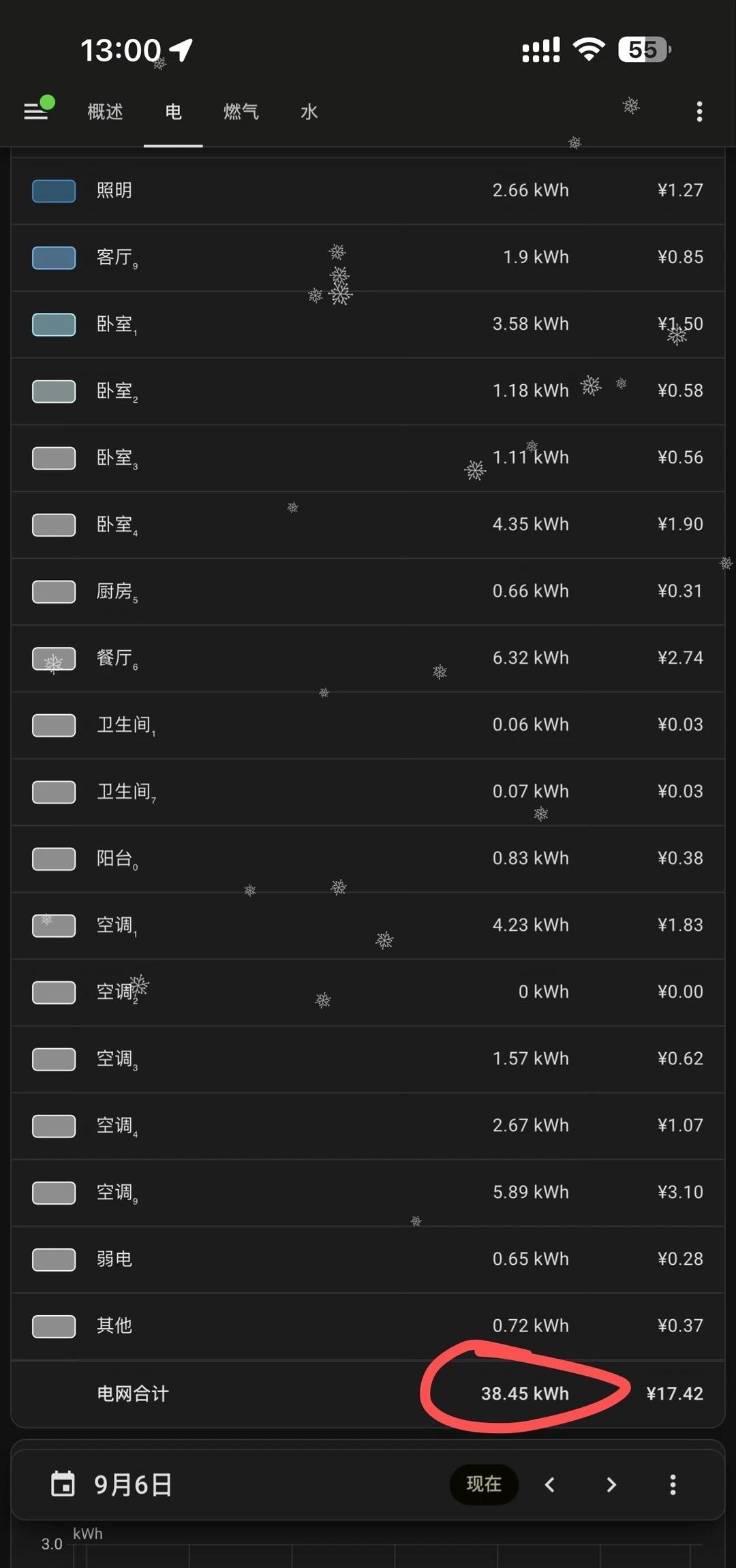

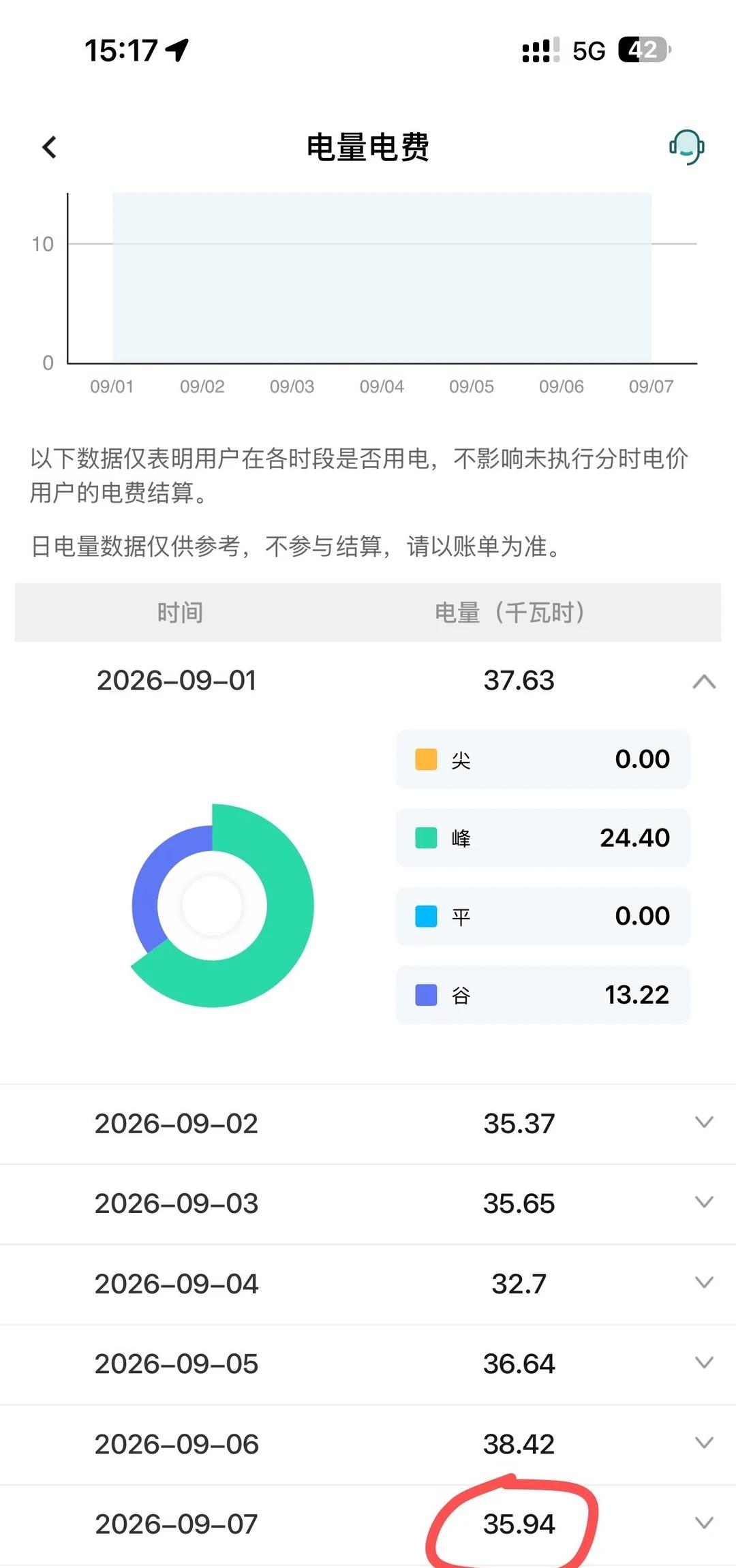

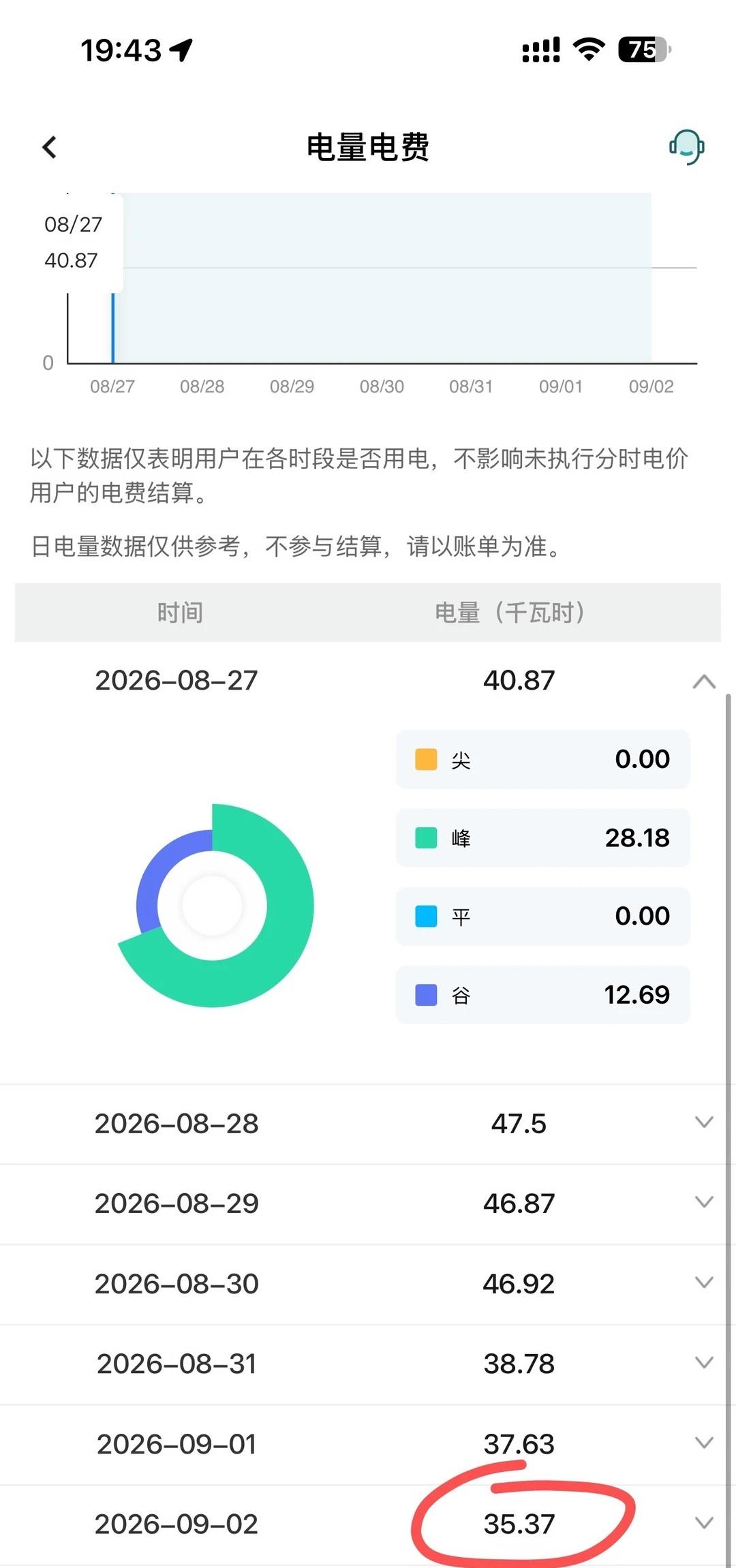

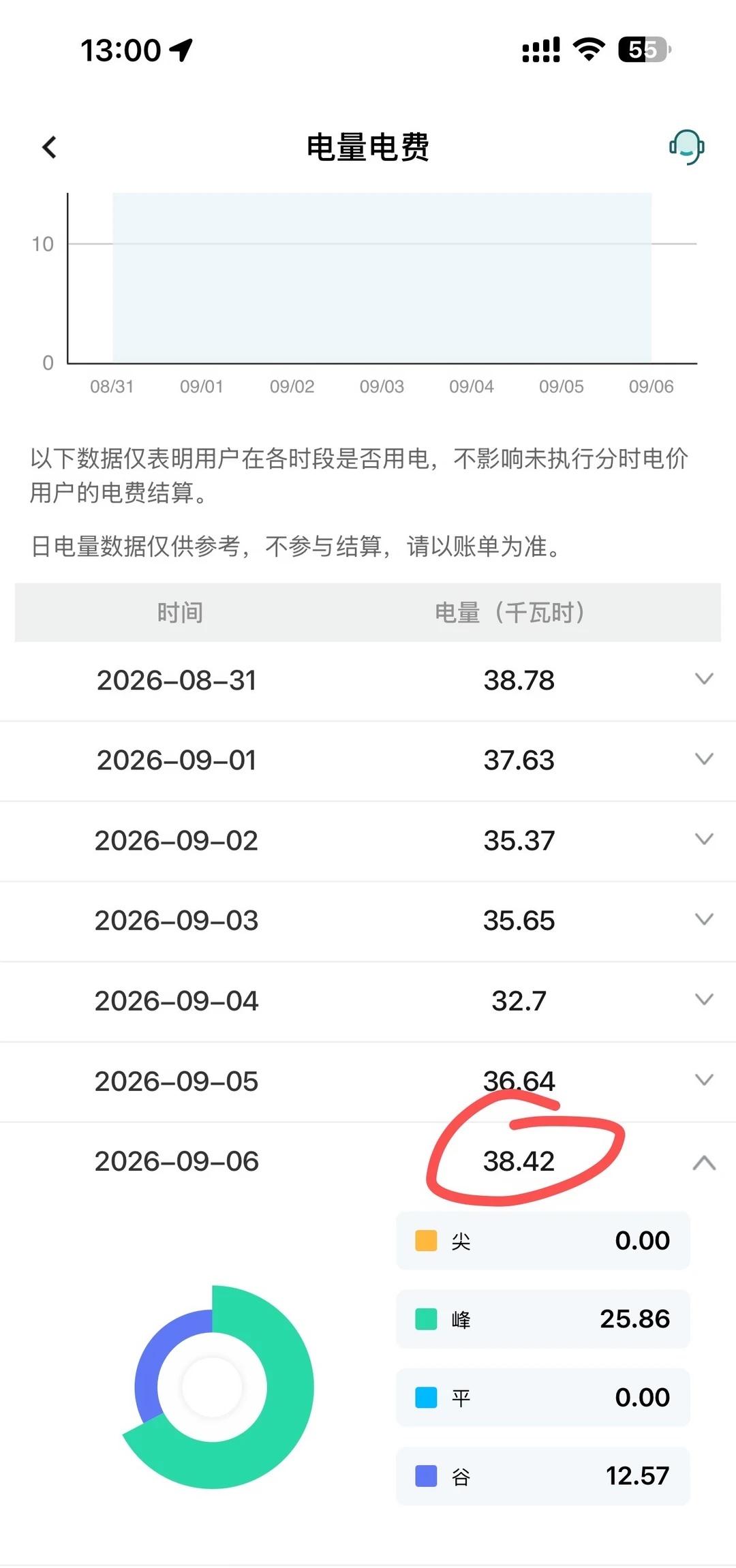

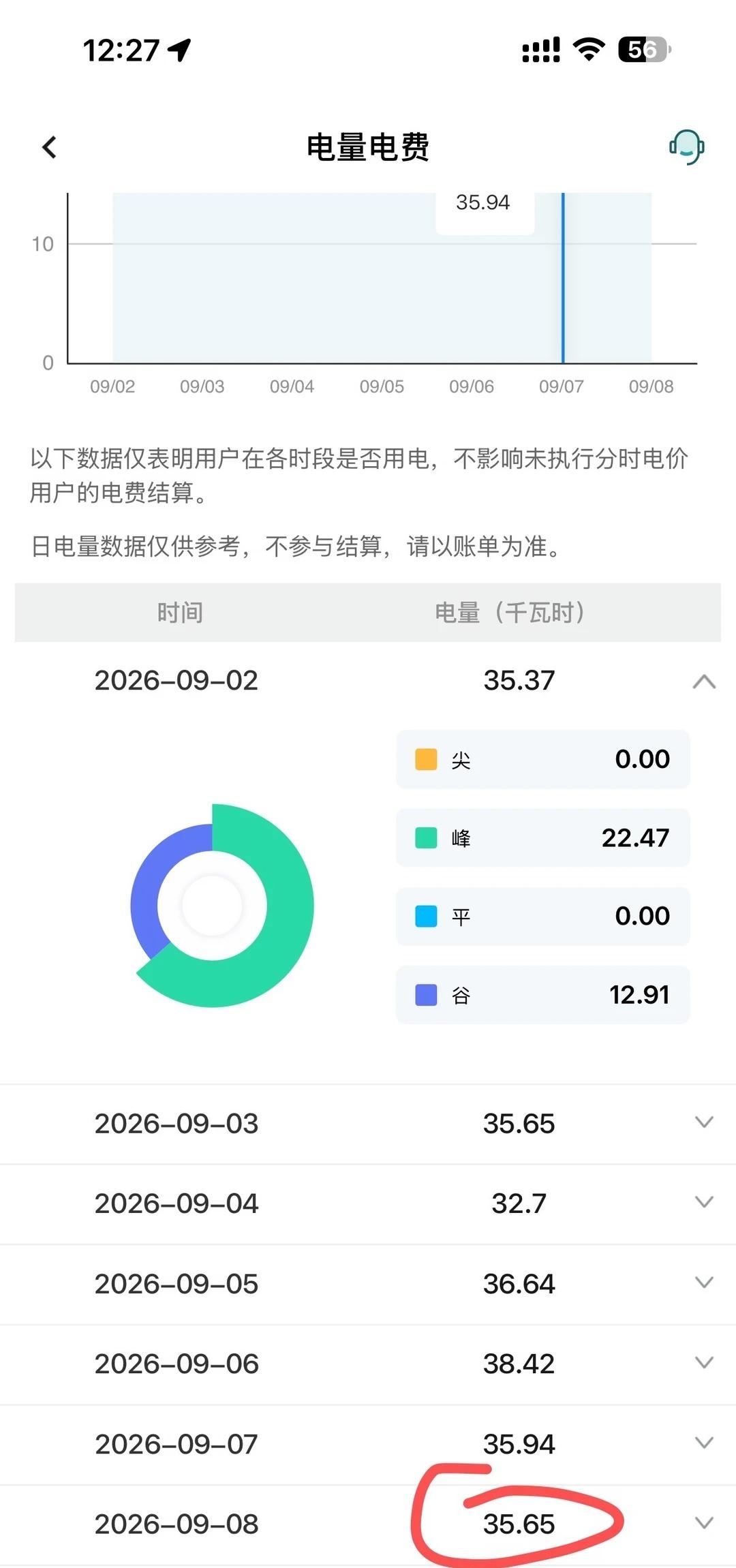

最后是我统计了几天和电网的数据对比,误差很小,日常基本可以作为分路用电量的参考了
