885型与885М型配备全谱系武器，可打击各类水面、水下目标及陆上目标。

新型核潜艇的主要武器为П‑800“缟玛瑙”战役战术反舰导弹系统。导弹采用惯性+主动雷达（末段）制导，实现“发射后不管”。可在强火力与电子对抗条件下，打击单艘或编队水面目标。“缟玛瑙”导弹最适合编队齐射，可通过数字数据库自主识别目标，按重要性分配目标，避免两枚导弹攻击同一艘舰艇。

潜艇上“缟玛瑙”反舰导弹布置于8座СМ‑346垂直发射装置（2×4布局），由奥布霍夫工厂生产，发射井内径2米、高10米，每井含4具СМ‑324储运发射筒，总备弹量32枚。储运发射筒在井内通过筒顶减振平台、三层减振组件及固定装置固定。与舰载火控系统连接的电连接器位于储运发射筒下端。每具储运发射筒为密封结构，可使导弹从生产到作战使用长期保持高度战备状态，无需补充工作液、气体及特殊环境条件，即可监控状态。

图1：СМ‑346垂直发射装置图2：“北德文斯克”号进行“缟玛瑙”水下双发齐射

最初，“亚森”级导弹武器计划包括上一代多用途核潜艇装备的533毫米口径“石榴石”系统亚音速巡航导弹3М‑10，可从鱼雷发射管发射，但该系统仅配备核战斗部，且无法不经大改从垂直发射装置发射。此外，因政治原因，80年代末所有“石榴石”类核巡航导弹已从潜艇移除，移交海军基地储存。

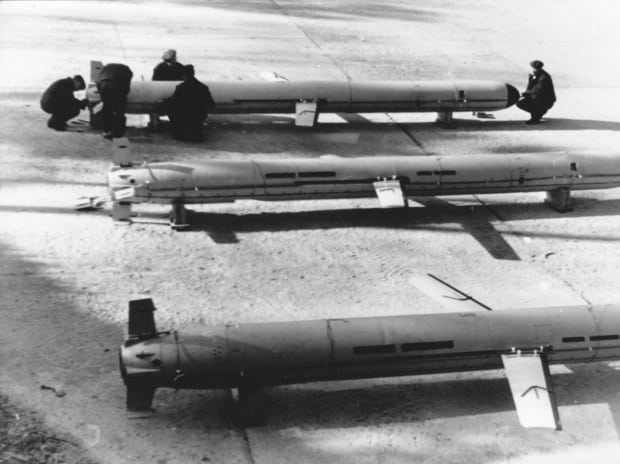

图3：RK-55“石榴石”潜射巡航导弹

为此，1986年“革新家”设计局开始深度改进“石榴石”系统，推出“口径”系统及3М‑14巡航导弹，用于高精度打击敌方沿岸及纵深陆地目标。新型战略巡航导弹的主要特点是可使用核战斗部，也可使用450千克杀爆或集束战斗部。射程约1300–3000千米（依战斗部类型而定），飞行速度М=0.8，发射重量大于1770千克，弹长8.09米。

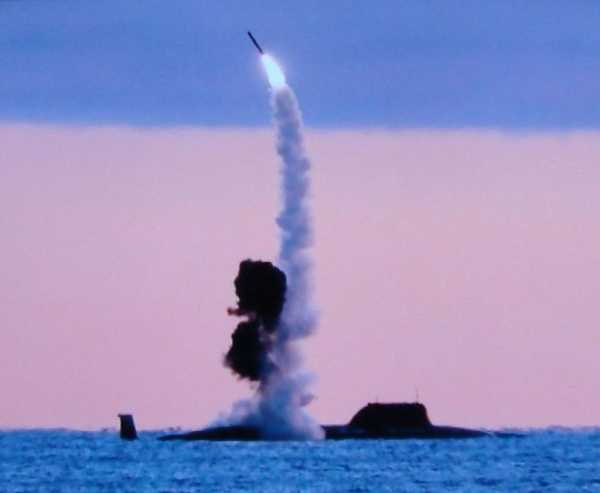

图4：“北德文斯克”号发射“口径”巡航导弹

在研制“口径”导弹系统的同时，以3М‑10导弹为基础研制了3М‑54“绿松石”反舰导弹，用于打击拥有先进防空系统的水面目标，这类目标因各种原因不适合使用“缟玛瑙”导弹打击。3М‑54导弹长8.22米，发射重量2300千克。导弹战斗部为可分离式，与巡航段速度М=0.8不同，战斗部可加速至М=2.9突破目标防空系统。穿透式爆破战斗部重量超过200千克。

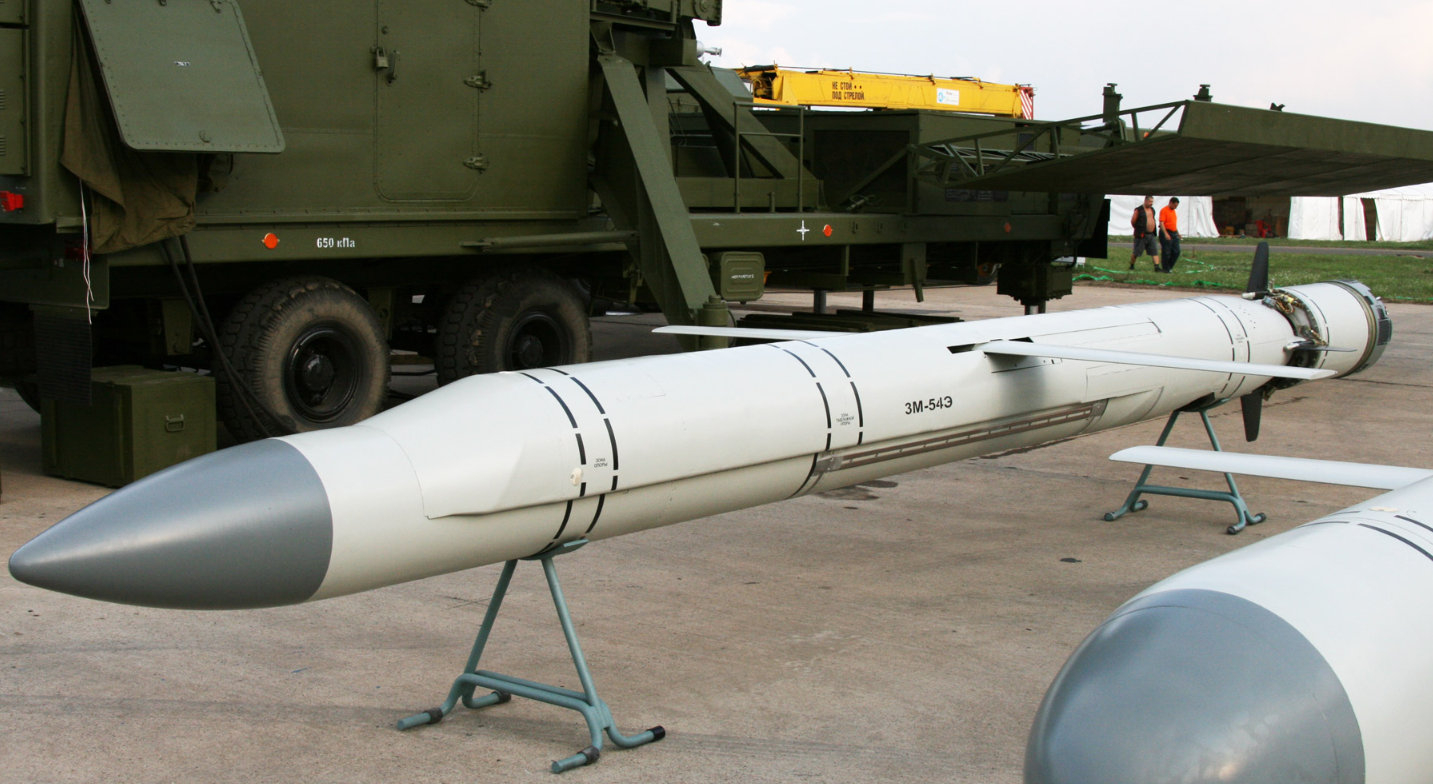

图5：3М‑54“绿松石”亚超结合反舰导弹

“革新家”设计局研制的“口径”系统最后一款导弹为91R反潜导弹，此前被称为“瀑布‑2”。弹长7.65米，发射重量2100千克，射程50千米，弹道飞行速度М=2.5，通过惯性导航系统制导至落水点。

图6：91R系列反潜导弹

巡航段采用РПК‑6“瀑布”系统的83Р、84Р反潜导弹弹体，战斗部为324毫米小型“应答”鱼雷（有观点认为整个反潜导弹系统命名为“应答”）。该鱼雷采用单元燃料，重390千克，战斗部重60千克，长3200毫米，航程20千米，航速30–50节，下潜深度可达600米，自导作用距离可达2.5千米。涡轮动力装置功率110千瓦。

“口径”“绿松石”及91Р导弹的出口型统一命名为“俱乐部”，“应答”鱼雷出口型命名为МТТ。

图7：MTT轻型反潜鱼雷

885型潜艇搭载的“缟玛瑙”“绿松石”“口径”及90+1Р导弹总备弹量为48枚，这些导弹既可通过СМ‑346垂直发射装置使用通用储运发射筒发射，也可通过鱼雷发射管发射。

为整合两家不同厂商（“革新家”设计局与机械制造科学生产联合体）的导弹系统，潜艇采用通用舰载火控系统3Р‑14П，可在设备冷启动状态下4分钟内使导弹系统进入发射准备状态。导弹地面维护设备也实现通用化，大幅降低使用成本。

俄罗斯所有第四代核潜艇计划装备“物理学家‑1”重型通用深水鱼雷（ 产品2534），由“海洋热工技术研究所”于1986年开始研制，2007年起进行试验，计划2012年列装。鱼雷长7.2米，重2200千克，战斗部重300千克。采用ДП4型开式循环无减速轴向活塞热动力发动机，功率460千瓦，使用“普罗尼特”单元燃料，燃烧室旋转，鱼雷航速30–55节，航程40–50千米，下潜深度可达500米。

苏联首枚“物理学家”鱼雷原型于1990年问世，使用美国“奥托‑2”单元燃料的仿制型号。鱼雷采用主被动水声自导系统，带尾迹识别功能，自导作用距离1.2–2.5千米，非接触引信作用距离2–8米（依目标类型与尺寸而定）。鱼雷可有线制导，电缆全长约30千米。降低自噪声，鱼雷配备喷水推进装置与收放式舵面。该鱼雷出口型代号УГСТ（UGST）。

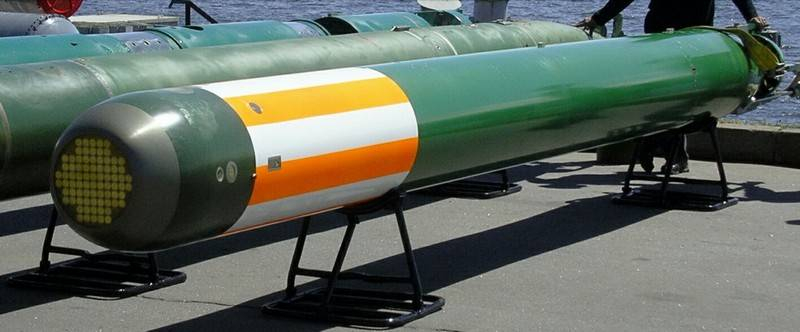

图8：重型通用深水热动力鱼雷（UGST）

未来计划采用改进型鱼雷，配备开式循环涡轮发动机19Д，功率800千瓦，使用双组元燃料（肼+Т1煤油），命名“物理学家‑2”或“物理学家‑2000”（出口代号УГСТ‑М），预计最大航速可达65节。

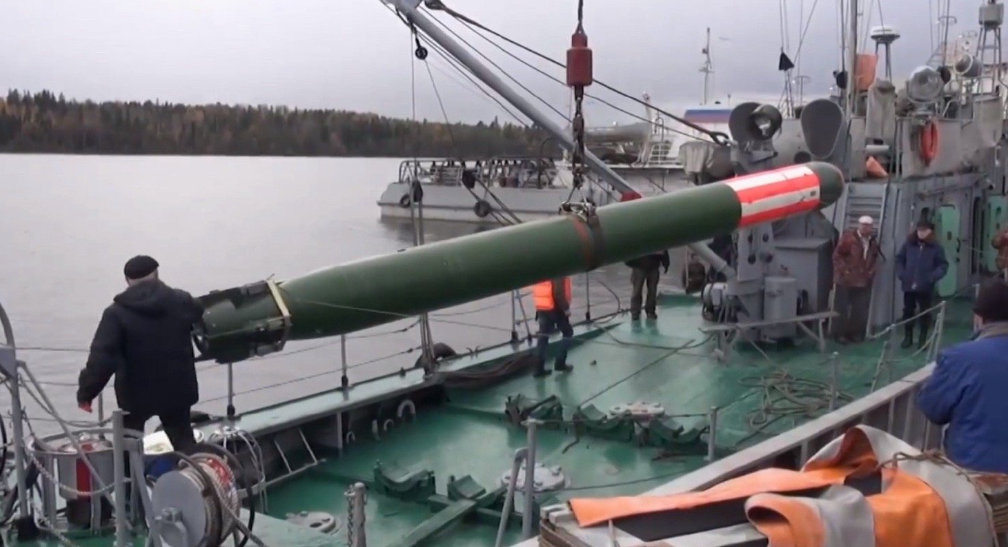

图9：测试中的“物理学家-2”重型通用热动力鱼雷图10：“喀山”号鱼雷舱内的“物理学家-2”鱼雷

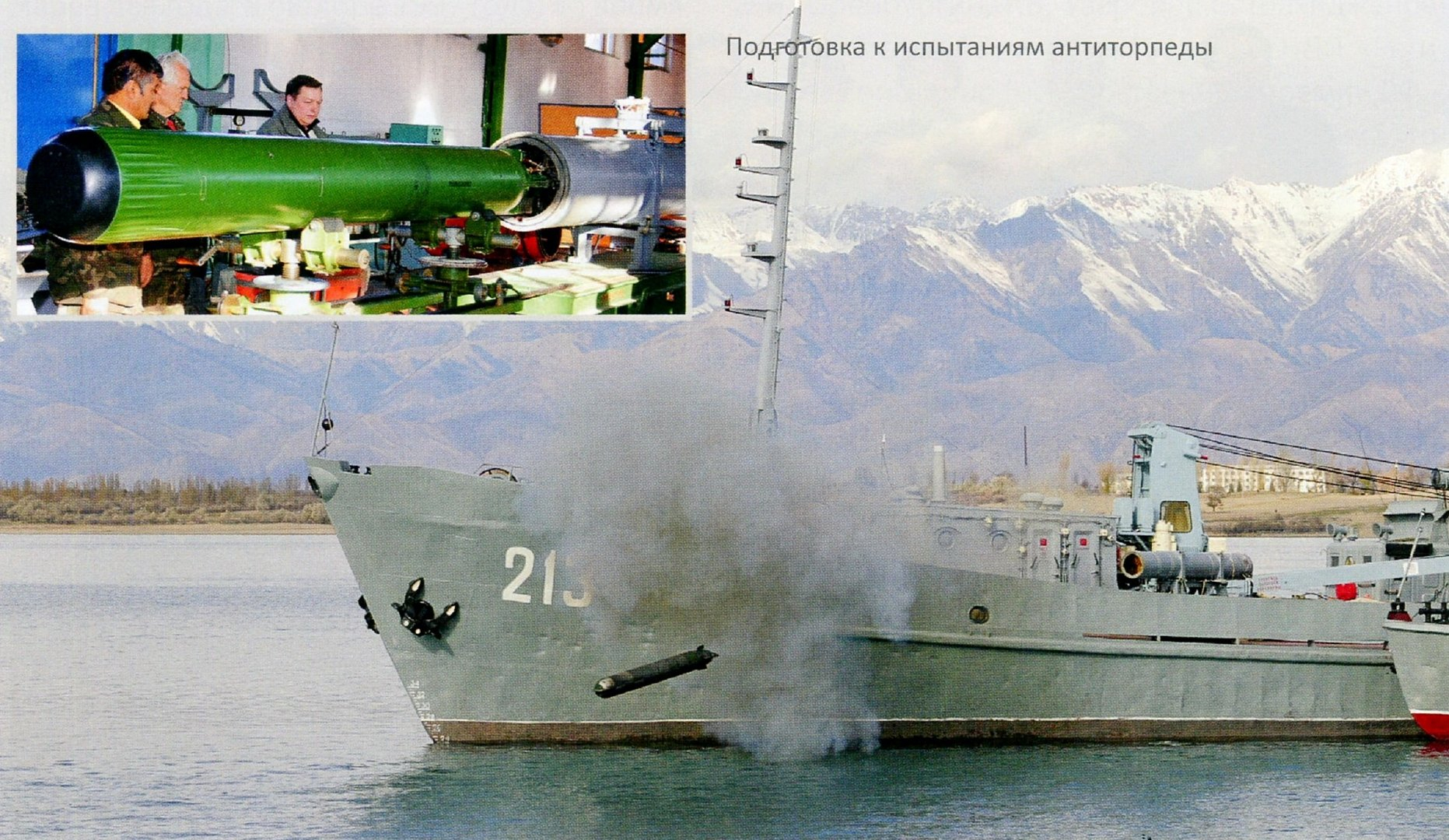

除上述武器外，885型核潜艇还可布放各类现役及未来型宽频带沉底雷、浅海水雷、自航式水雷（МДМ、СМДМ、МШМ系列改进型等），以及各类水声对抗器材与主动反鱼雷防御系统/反鱼雷鱼雷。

除885型核潜艇已装备的武器系统外，还应单独提及曾计划装备但因多种原因未能实现的武器。

1993年，机械制造科学生产联合体开始研制П‑900“阿尔法”通用多平台反舰导弹系统，计划用于替换“缟玛瑙”（此处存疑），装备885型潜艇。与原型相比，该导弹配备改进型主动雷达末制导与惯性导航系统，可打击水面及无线电对比度高的地面目标，发射重量大幅降低至1850千克，战斗部重约300千克，弹长5.8米，翼展1.2米。尺寸与重量降低得益于新型小型涡轮喷气发动机，巡航速度М=2.0，高空射程300千米。但因新型涡喷发动机研制出现问题，“阿尔法”项目最终终止。

图11：П‑900/3M-51“阿尔法”

潜艇初步设计中曾计划配备533毫米与650毫米鱼雷发射管，但1990年代决定在所有未来潜艇项目中彻底放弃650毫米口径海上武器研发。这也导致取消了ДСТ鱼雷（УГСТ鱼雷放大版）、大口径水下火箭“暴风‑30”及其他海军现役装备（65‑76А鱼雷、“风”反潜导弹系统86Р、88Р、100РУ导弹）。

图12：650毫米的ДСТ鱼雷

除上述武器外，部分533毫米口径弹药研制也被终止，如“暴风‑15”与“暴风‑15Б”超空泡火箭动力鱼雷。

图13：“暴风”系列超空泡火箭动力鱼雷
